Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

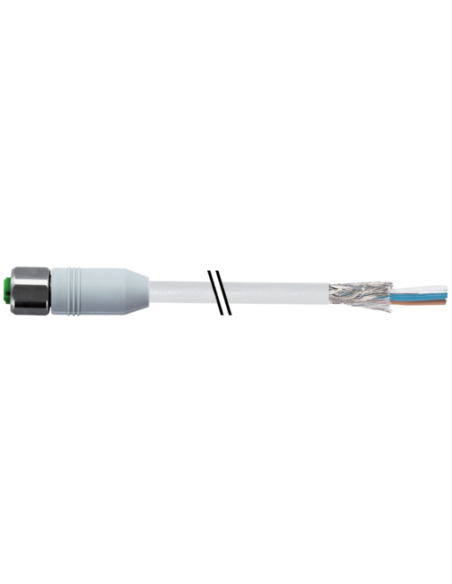

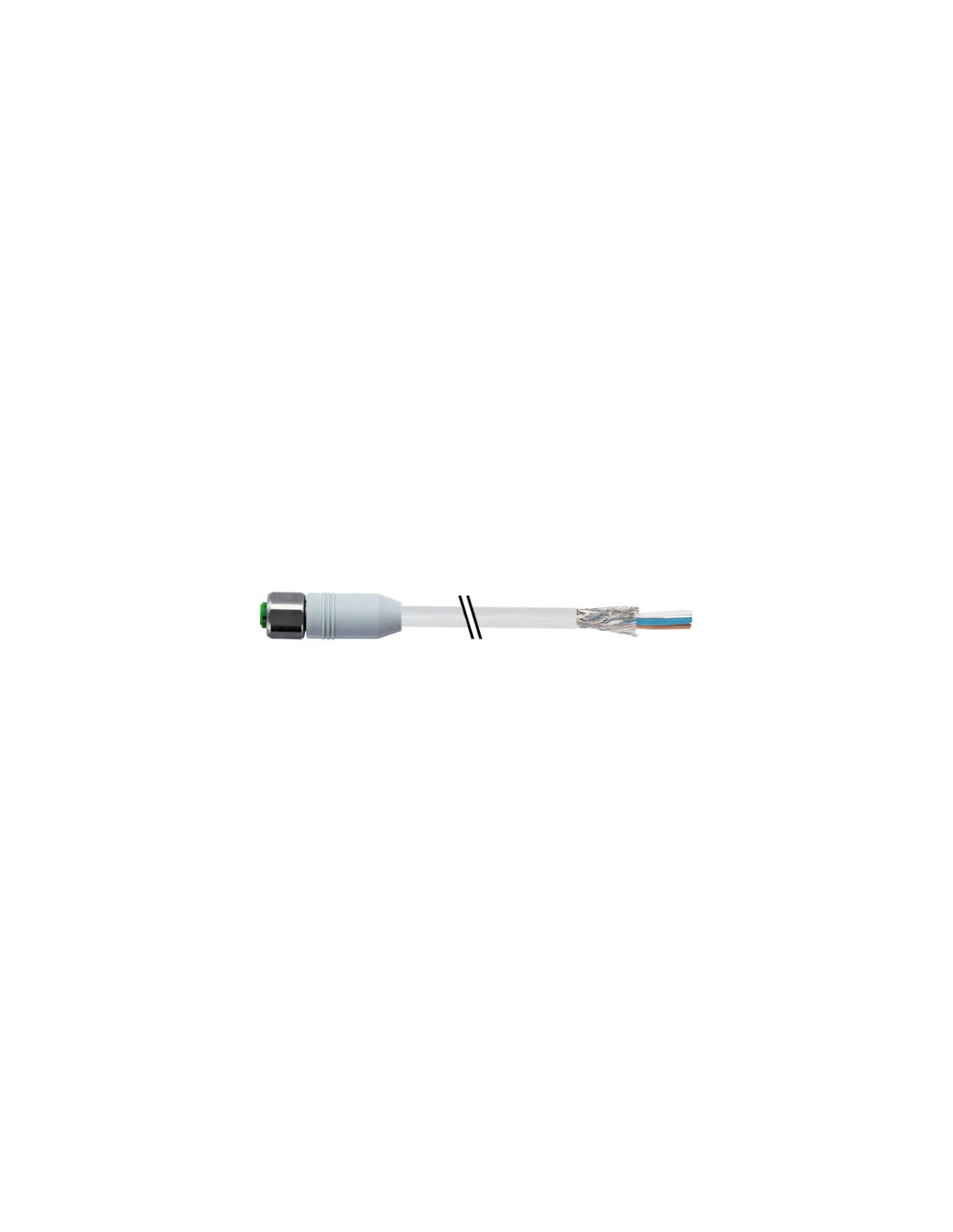

Kabel M12 żeński 0° do kabla F&B 7014-13201-2013000 – specjalistyczne rozwiązanie dla przemysłu spożywczego
Kabel M12 żeński 0° do kabla F&B (kod produktu: 7014-13201-2013000) to wysokiej klasy przewód połączeniowy, przeznaczony do zastosowań w trudnych warunkach przemysłowych, ze szczególnym uwzględnieniem branży spożywczej, farmaceutycznej oraz innych sektorów przemysłu, w których wymagane są wysoka higiena i odporność chemiczna.
Najważniejsze cechy kabla M12 żeńskiego 0° – opis techniczny i funkcjonalność
- Złącze M12 – standardowa wtyczka M12, 4-pinowa, z prostym odejściem kabla, zapewniająca szybkie i niezawodne połączenie w instalacjach automatyki przemysłowej.
- Odporność środowiskowa – wykonanie z tworzywa sztucznego o bardzo dobrej odporności chemicznej oraz odporności na oleje. Obudowa z uszczelką profilu gwarantuje bezpieczeństwo pracy, nawet w kontakcie z agresywnymi środkami myjącymi.
- Stopnie ochrony IP65, IP66K, IP67, IP68, IP69K – skuteczna ochrona przed pyłem, wodą oraz intensywnym czyszczeniem, zgodna z normą EN IEC 60529, co czyni przewód idealnym wyborem w środowisku spożywczym i sanitarnym.
- Pozłacane styki – zapewniają niezawodność i stabilność transmisji sygnału, nawet w trudnych warunkach eksploatacji.
- Długość kabla 30 m – umożliwia elastyczne prowadzenie instalacji w dużych liniach produkcyjnych.
- Ekranowany przewód – skuteczna ochrona sygnałów cyfrowych przed zakłóceniami elektromagnetycznymi.
- Materiał płaszcza i izolacji – PVC, wolne od ołowiu, kadmu, FCKW i silikonu, bezpieczne i przyjazne dla środowiska.
- Konstrukcja wielożyłowa – zawiera 4 żyły, skręcone, o przekroju 0,34 mm² każda, z dodatkowym opletem miedzianym cynowanym (ekranowaniem).
- Zakres temperatur pracy – od -30°C do 80°C (przewód), od -25°C do 85°C (złącze), co umożliwia pracę w szerokim zakresie warunków otoczenia.
Obszary zastosowań – kabel M12 żeński w automatyce i przemyśle spożywczym
Kabel M12 żeński 0° do kabla F&B jest szczególnie polecany do zastosowań w:
- Spożywczych liniach produkcyjnych oraz maszynach pakujących
- Maszynach i urządzeniach do przetwórstwa żywności
- Systemach automatyki przemysłowej, czujnikach i siłownikach
- Farmacji oraz sektorze chemicznym
- Środowiskach o wysokich wymaganiach sanitarno-higienicznych
Korzyści ze stosowania kabla M12 F&B w instalacjach przemysłowych
Główne zalety kabla M12 F&B:
- Prosta, szybka instalacja dzięki standardowi M12 i złączom chwytanym z momentem obrotowym 0,6 Nm
- Możliwość pracy w najbardziej wymagających środowiskach, także przy agresywnych mediach
- Wysoka niezawodność oraz gwarancja stabilnych połączeń elektrycznych, nawet podczas intensywnych procesów mycia maszyn
- Certyfikaty międzynarodowe (cURus) zwiększające bezpieczeństwo i dopuszczenie kabli do stosowania na różnych rynkach
- Ekologiczne wykonanie – zastosowanie PVC wolnego od toksycznych dodatków
Warunki instalacji i bezpieczeństwo użytkowania kabla M12
Podczas montażu kabla należy pamiętać o zapewnieniu odpowiedniego promienia gięcia (minimum 10 x średnica zewnętrzna przewodu) oraz ochronie przed nadmiernymi obciążeniami mechanicznymi (zaleca się stosowanie opasek kablowych). Przestrzeganie tych zasad zabezpiecza stopień ochrony IP oraz zapewnia długoletnią i bezawaryjną pracę systemu połączeniowego.
