Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 5-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

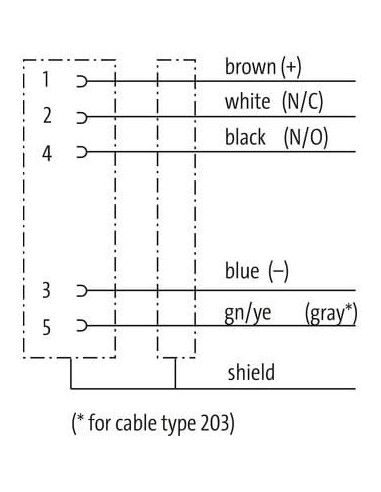

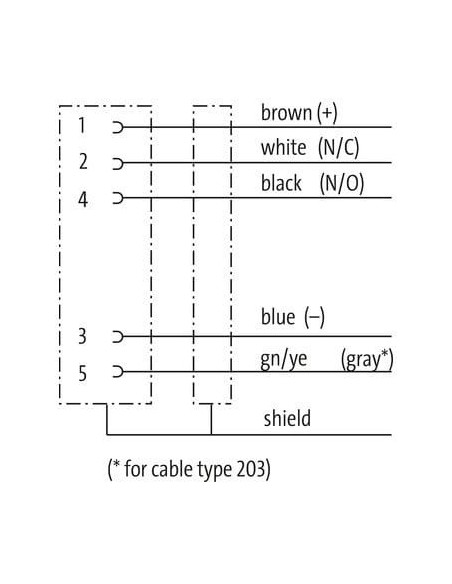

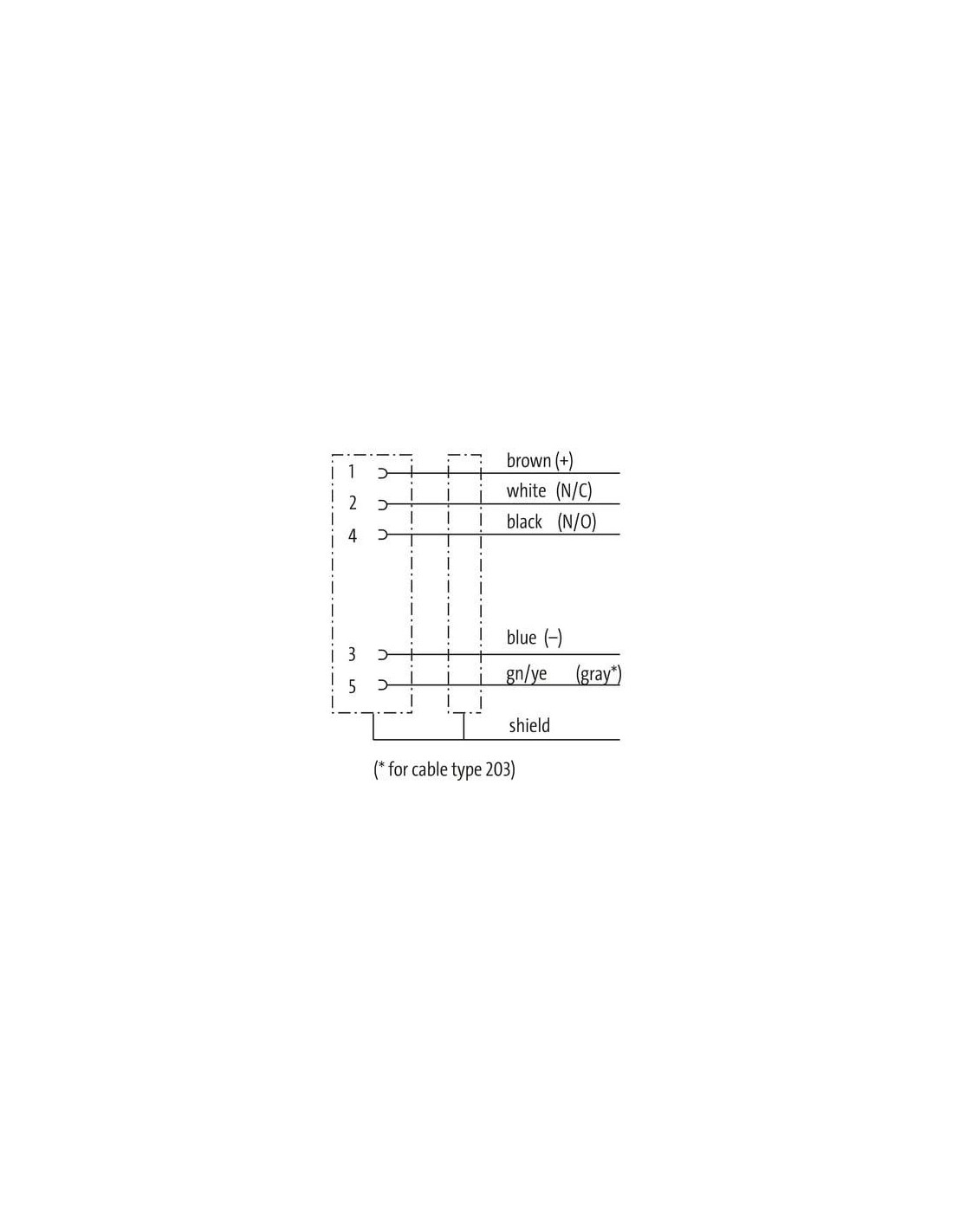

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 202 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 68,2 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

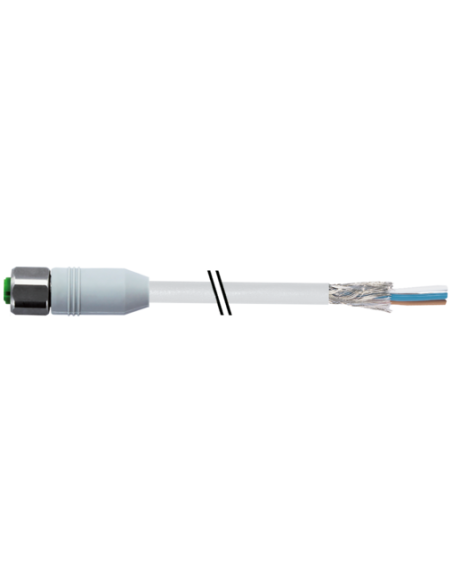

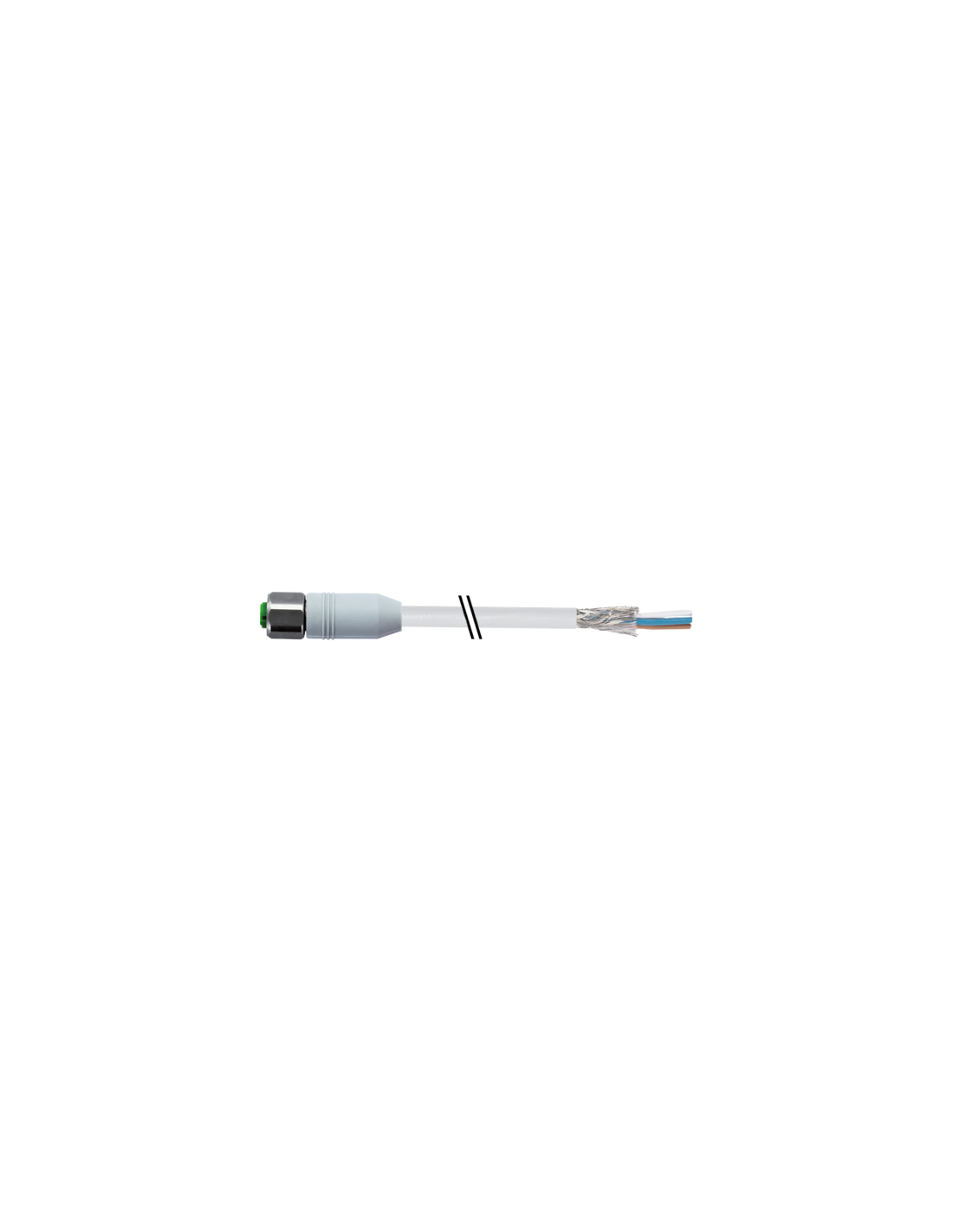

Kabel M12 żeński 0° do zastosowań w przemyśle spożywczym – 7014-13221-2020500
Kabel M12 żeński 0° do kabla F&B o długości 5 m to wysokiej jakości przewód dedykowany do połączeń w wymagających aplikacjach przemysłu spożywczego i automatyki przemysłowej. Wyposażony w prostą, ekranowaną końcówkę żeńską M12 (5-pinową) oraz wolny koniec przewodu, zapewnia niezawodność transmisji sygnałów i zasilania nawet w trudnych warunkach środowiskowych.
Złącze M12 kablowe do wymagających środowisk
Złącze M12, kod A, 5-pinowe charakteryzuje się podwyższoną odpornością chemiczną, olejoodpornością oraz ochroną przed wpływem agresywnych mediów. Przemyślana konstrukcja oraz solidne materiały gwarantują wysoki stopień ochrony IP65, IP66K, IP67, IP68 oraz IP69K, co umożliwia montaż zarówno w suchych, jak i mokrych pomieszczeniach produkcyjnych. Sprawdzone normy (DIN EN 61076-2-101) oraz pozłacane styki zapewniają długotrwałą niezawodność i odporność na korozję.
Możliwości wykorzystania kabla M12 F&B
To wytrzymałe rozwiązanie znajduje zastosowanie w:
- Liniach produkcyjnych branży spożywczej oraz przetwórstwie napojów
- Automatyce maszyn spożywczych, systemach dozowania, mieszania i pakowania
- Przemysłowych instalacjach myjących – wysoka odporność na czyszczenie chemiczne
- Podłączaniu czujników i elementów wykonawczych, gdzie wymagane jest niezawodne i trwałe połączenie
- Zastosowaniach wymagających podwyższonej klasy higienicznej oraz odporności mechanicznej
Budowa i zalety konstrukcyjne kabla M12 F&B
Kabel wyposażony jest w wysokiej jakości przewód z szarym płaszczem PVC o bardzo dobrych parametrach mechanicznych i odporności na płomienie (UL 1581, IEC 60332-2-2). Ekran z oplotu miedzianego zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, a pozłacane styki gwarantują długą żywotność nawet w wilgotnych i korozyjnych środowiskach.
Przewód 5-żyłowy (czarny, niebieski, biały, zielono-żółty, brązowy) umożliwia elastyczne i uniwersalne połączenie różnorodnych urządzeń automatyki przemysłowej. Kabel nie zawiera ołowiu, kadmu, FCKW ani silikonu – jest zgodny z wymaganiami dla sektora spożywczego.
Wysoki stopień ochrony i odporność na czynniki zewnętrzne
Złącze oraz przewód charakteryzują się szerokim zakresem temperatury pracy (od -30°C do +85°C), odpornością na promieniowanie UV, oleje, chemikalia oraz typowe środki czyszczące używane w myjniach przemysłowych. Stal szlachetna 1.4404 (V4A) w elementach blokujących zapewnia trwałość i higienę nawet przy częstym kontakcie z wodą i środkami dezynfekującymi.
Typowe zastosowania i korzyści z użycia kabla M12 F&B
- Bezpieczna i trwała transmisja sygnałów w środowiskach narażonych na wstrząsy, wilgoć i czyszczenie
- Montaż bezpośrednio w urządzeniach pracujących w trybie ciągłym – gwarancja jakości połączenia
- Szybki i łatwy montaż dzięki uniwersalnemu systemowi M12 oraz śrubowemu zamknięciu
- Możliwość łatwego prowadzenia przewodów w rozbudowanych instalacjach, również przy zachowaniu małych promieni zgięcia
Podsumowując, kabel M12 żeński 0° F&B 5 m to uniwersalne, odporne i certyfikowane rozwiązanie dla nowoczesnych instalacji przemysłowych, zapewniające niezawodne połączenia w aplikacjach, w których liczą się higiena, trwałość oraz bezpieczeństwo transmisji sygnałów i zasilania.
