Dostępny
F&B
Żeński kątowe
M12, 4-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | PUR |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

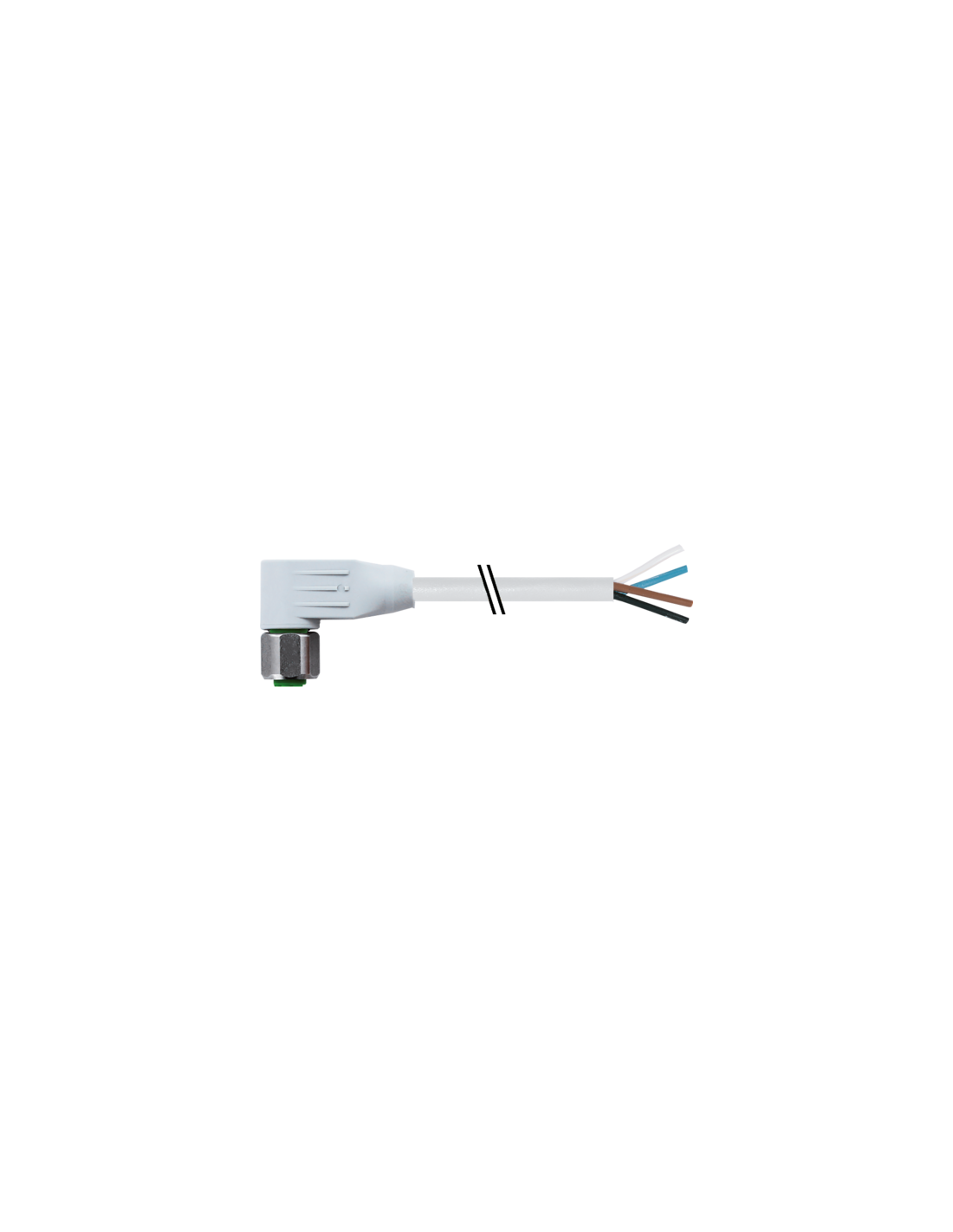

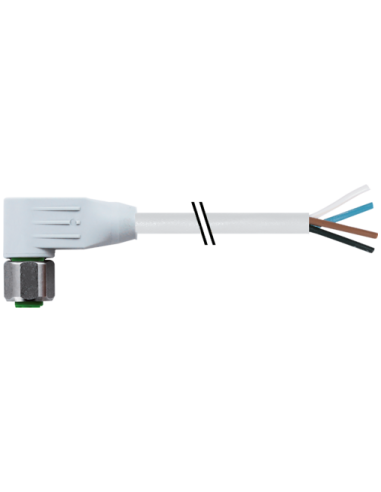

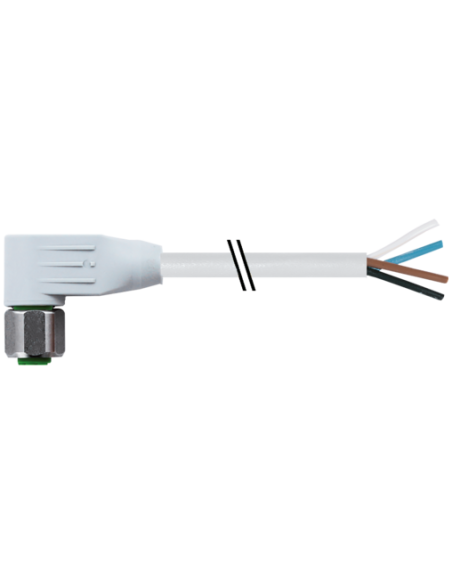

Kabel żeński M12 90° do zastosowań w przemyśle spożywczym – 4 piny, 25 m, kodowanie A (7014-13261-2012500)
Kabel M12 90° ze złączem żeńskim jest idealnym rozwiązaniem dla wymagających instalacji przemysłowych, w tym aplikacji w branży spożywczej (F&B). Zaprojektowany z myślą o najwyższej odporności na trudne warunki środowiskowe, gwarantuje niezawodność i trwałość w codziennym użytkowaniu.
Zaawansowana konstrukcja i bezpieczeństwo połączeń
Obudowa z wysokiej jakości tworzywa sztucznego zapewnia dobrą odporność chemiczną oraz wysoką odporność na oleje. Dodatkowo, elementy metalowe wykonane są ze stali nierdzewnej 1.4404 (V4A), co pozwala na zastosowanie nawet w zaawansowanych procesach produkcyjnych z obecnością agresywnych mediów.
- Stopień ochrony IP65, IP67, IP68 – gwarancja szczelności nawet w warunkach wysokiej wilgotności i zapylenia.
- 4 piny (kodowanie A) umożliwiają uniwersalne zastosowanie, w tym przesył sygnałów i zasilania.
- Kątowe złącze (90°) ułatwia montaż w miejscach o ograniczonej przestrzeni.
Zastosowanie kabla M12 F&B
Kabel żeński M12 kątowy jest stosowany przede wszystkim jako przewód sygnałowy i zasilający w środowiskach o podwyższonej wilgotności, częstym kontakcie z wodą, środkami czystości czy olejami. Sprawdzi się w:
- Automatyce przemysłowej i liniach produkcyjnych
- Przemyśle spożywczym (Food & Beverage) – maszyny do pakowania, systemy transportowe
- Sektorach farmaceutycznych, chemicznych i kosmetycznych
- Obszarach o wysokich wymaganiach higienicznych
Wytrzymałość i trwałość w wymagających warunkach
Kabel o długości 25 m oraz zastosowanie materiałów wysokiej jakości (PVC, PUR) gwarantują odporność na uszkodzenia mechaniczne, ścieranie, a także szeroki zakres temperatur pracy (-25°C do 85°C dla złącza, -30°C do 80°C dla kabla). Powłoka oraz uszczelki są wolne od szkodliwych substancji, takich jak ołów, kadm, FCKW, czy silikon.

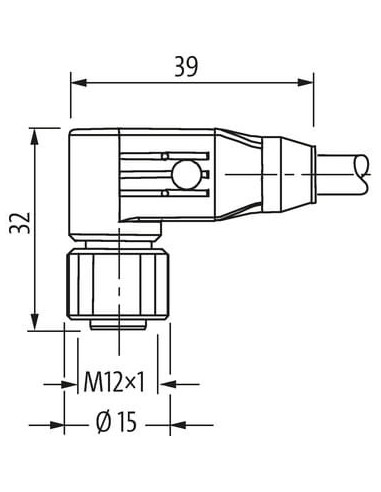

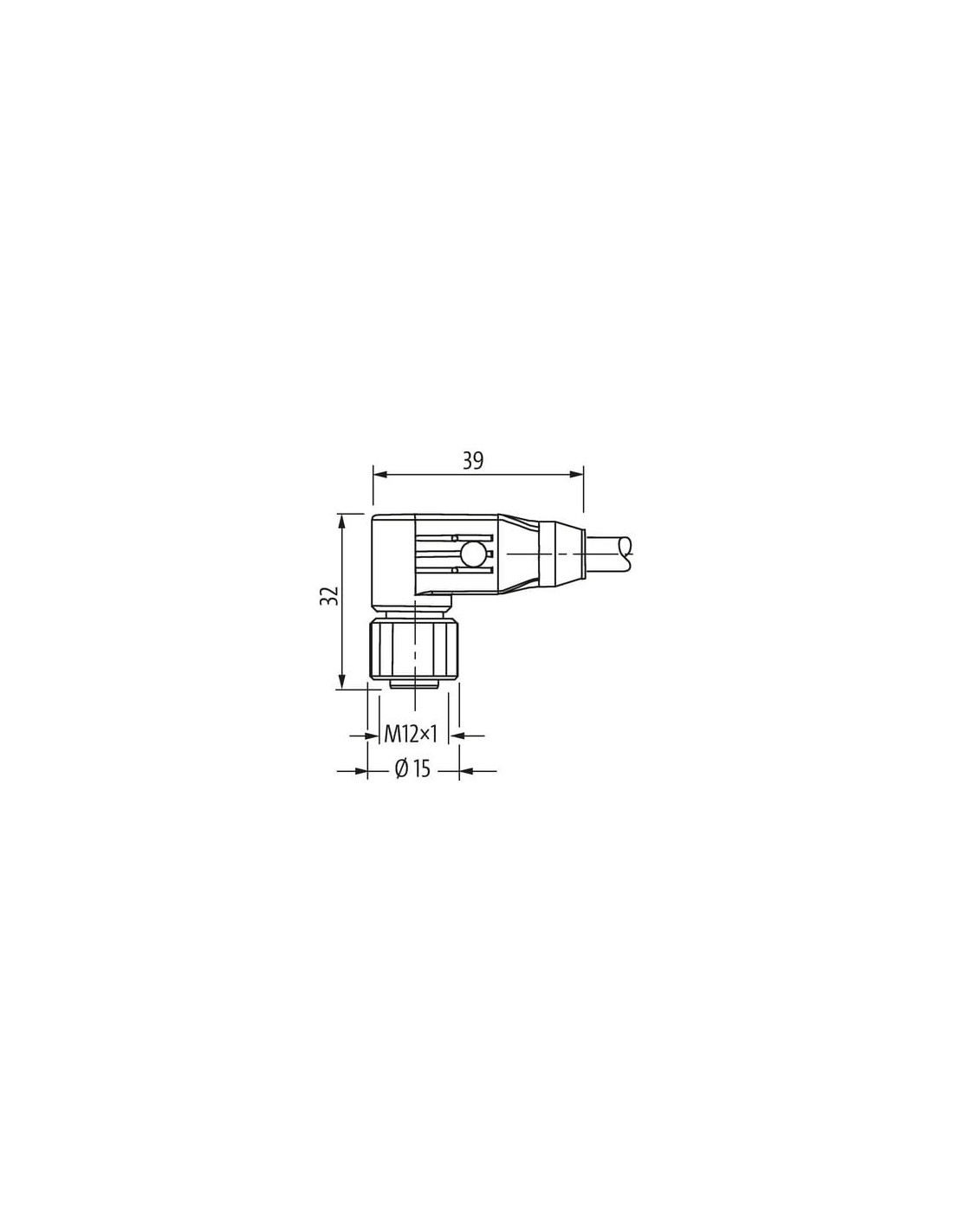

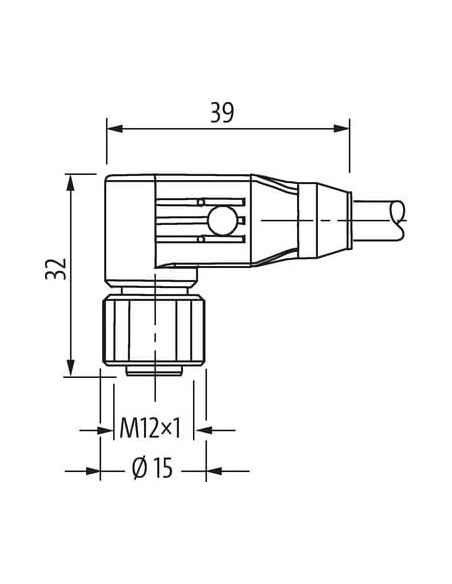

Budowa i parametry techniczne złącza M12 90°
- Gwint: M12 x 1
- Liczba biegunów: 4
- Pozłacane styki dla zapewnienia długotrwałej, niezawodnej transmisji sygnałów
- Wytrzymałość na prąd do 4A na styk; napięcie pracy do 60V (AC/DC)
- Przewód ekranowany – oplot miedziany ocynkowany zapewnia odporność na zakłócenia elektromagnetyczne
- Kolor izolacji: szary, oznaczenia przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK)
Łatwość montażu i niezawodność połączenia
- Szybki montaż – montaż przez wsunięcie i przykręcenie, z zabezpieczeniem przeciwwstrząsowym
- Odpowiedni do pracy w instalacjach wymagających długotrwałej hermetyczności i odporności na wibracje
- Dopuszczalne promienie gięcia oraz specjalna konstrukcja złącza kątowego umożliwiają układanie kabla w trudno dostępnych miejscach
Typowe zastosowania w systemach przemysłowych i automatyce
Kabel M12 90° F&B jest rekomendowany wszędzie tam, gdzie kluczowe znaczenie ma niezawodność transmisji sygnału i pewność połączenia w ekstremalnych warunkach środowiskowych. Szerokie możliwości zastosowania – od sterowania maszyn po czujniki i systemy automatyki przemysłowej.
