Męski prosty
M8, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 3 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |

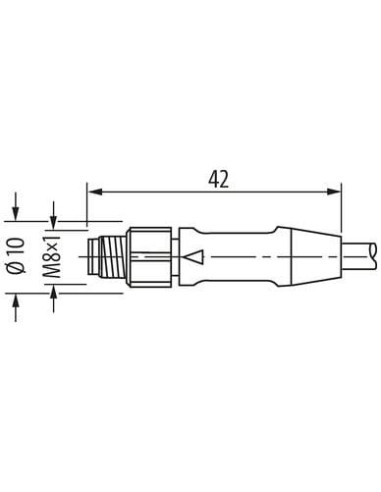

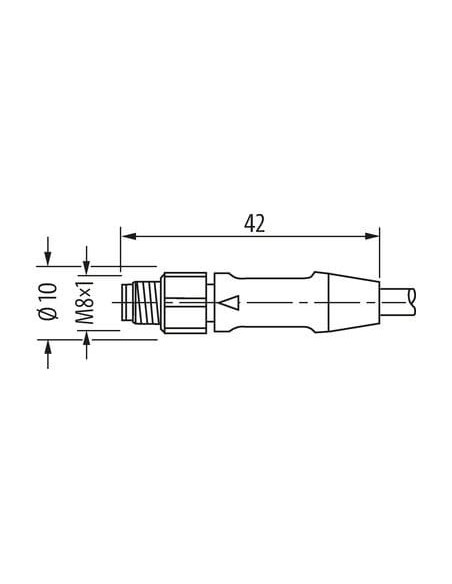

| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | nickel plated |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Mosiądz |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

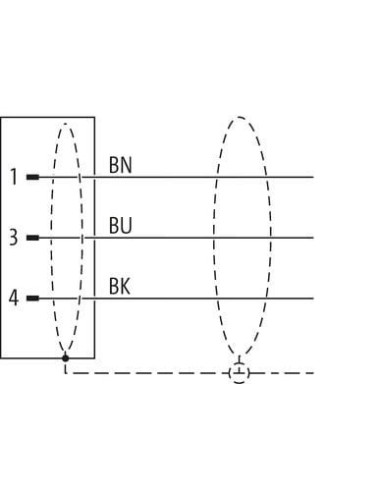

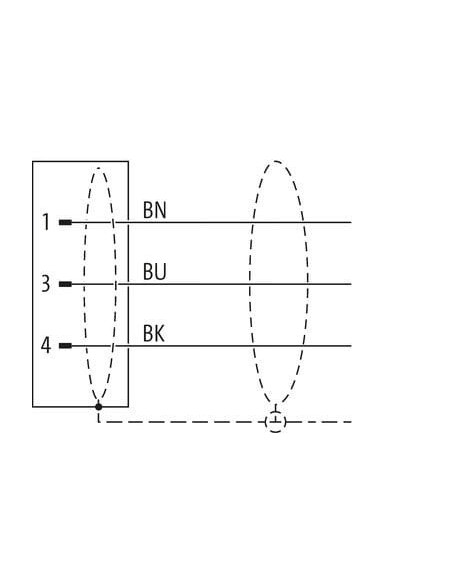

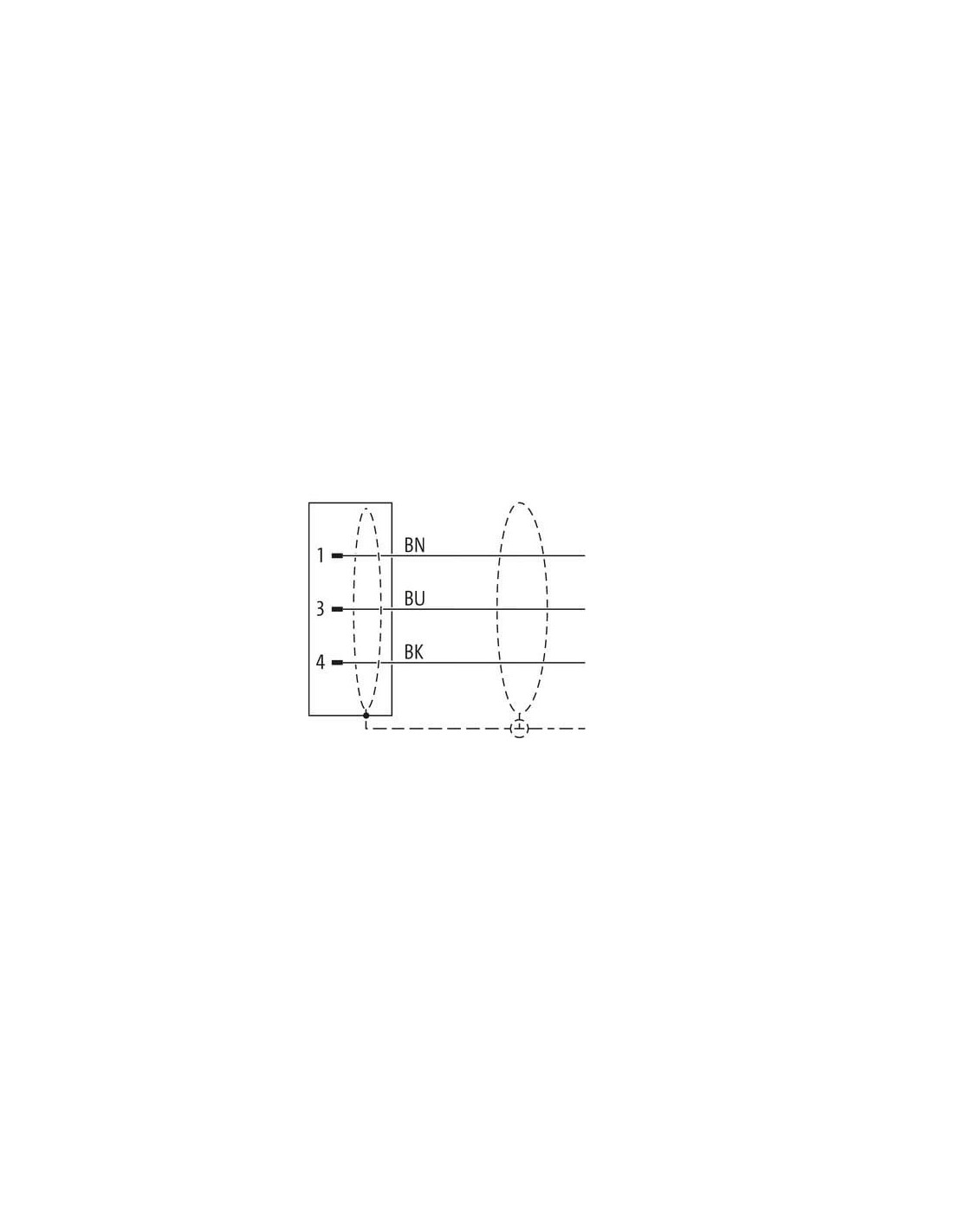

| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 640 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 44 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

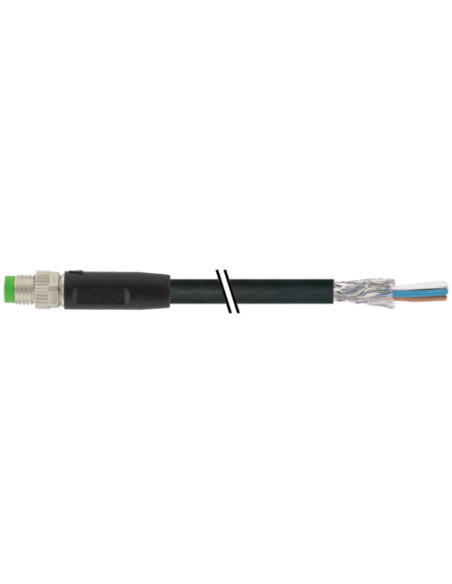

Złącze męskie M8 0° do kabla ekranowanego – 3-pin, 3 m, 7000-08701-6400300
Złącze męskie M8 0° do kabla ekranowanego (kod produktu: 7000-08701-6400300) to wysokiej jakości element połączeniowy, zaprojektowany z myślą o niezawodnych i trwałych połączeniach w automatyce przemysłowej, maszynach oraz systemach sterowania. Wersja ekranowana zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co czyni ją idealnym wyborem do środowisk o wysokim poziomie zakłóceń.
Zalety złącza męskiego M8 0° – rozwiązania dla automatyki i przemysłu
Męskie złącze M8 wyposażone jest w 3 pozłacane piny, które gwarantują niezawodność przesyłu sygnału oraz wysoką odporność na korozję. Solidna obudowa z tworzywa PUR zapewnia bardzo dobrą odporność chemiczną oraz ochronę przed działaniem olejów. Złącze to zostało przystosowane do pracy w wymagających warunkach przemysłowych.
- Ekranowanie: skuteczna ochrona sygnału przed zakłóceniami dzięki zastosowaniu oplotu miedzianego ocynowanego oraz folii i włókniny wewnątrz przewodu.
- Wysoka szczelność: stopień ochrony IP65, IP66K oraz IP67, odporność na pył oraz krótkotrwałe zanurzenie w wodzie.
- Szeroki zakres temperatur: praca możliwa w zakresie od -25°C do +85°C (dla przewodu od -40°C do +90°C przy zastosowaniach statycznych).
- Wytrzymałość mechaniczna: odporność na promieniowanie UV, działanie płomienia, olejów i benzyny – szczególnie rekomendowane do instalacji w przemyśle spożywczym, maszynowym, logistycznym i motoryzacyjnym.
- Uniwersalne zastosowanie: możliwość wykorzystania w instalacjach automatyki, czujnikach, siłownikach, systemach pomiarowych i komunikacyjnych.
Możliwości i typowe zastosowania złącza M8 3-pinowego
Złącza M8 stanowią standard w aplikacjach przemysłowych, gdzie liczy się szybkość montażu, bezpieczeństwo połączenia oraz odporność na czynniki środowiskowe. Produkt ten doskonale sprawdza się m.in. w:
- czujnikach indukcyjnych i optycznych,
- siłownikach pneumatycznych i hydraulicznych,
- systemach transportu i logistyki,
- panelach operatorskich i sterownikach PLC,
- wszystkich miejscach, gdzie kluczowe są niezawodne i szybkie połączenia sygnałowe.
Budowa i konstrukcja złącza męskiego M8
Cechą charakterystyczną produktu jest trwała i zwarta konstrukcja. Metalowe części – w tym gwint M8 x 1 oraz blokada z mosiądzu pokrytego niklem – są odporne na zarysowania oraz wpływ czynników zewnętrznych. Pozłacane styki oraz kodowanie A umożliwiają stosowanie złącza w standardowych systemach automatyki. Zastosowany przewód o długości 3 m, typu PUR, posiada trzy żyły i ekranowanie o wysokiej skuteczności (80%), a także gwarantuje elastyczność oraz wytrzymałość na wielokrotne zginanie.
Złącze męskie M8 0° do kabla ekranowanego spełnia normę DIN EN 61076-2-114 (M8) oraz wymagania wielu certyfikatów (m.in. cURus), dzięki czemu znajduje zastosowanie nawet w krytycznych instalacjach elektrycznych i elektronicznych. Produkt umożliwia łatwe i szybkie podłączenie oraz zabezpieczenie przewodu m.in. poprzez zastosowanie opasek kablowych. Do montażu można wykorzystać zarówno metodę włożenia, jak i dokręcenia z zabezpieczeniem przeciwwstrząsowym.
Wtyk męski M8 ekranowany to gwarancja niezawodności oraz wytrzymałości w każdych warunkach, co czyni go optymalnym wyborem do wielu zastosowań przemysłowych.
