Żeński kątowe
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

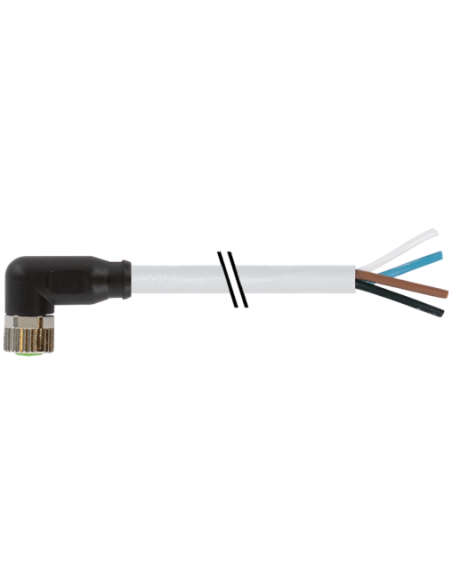

Złącze M8 z wolnym końcem kabla 15 m – 4 piny, kątowe, kod 7000-08101-2111500
Złącze M8 kątowe z wolnym końcem kabla to wytrzymały i uniwersalny element dedykowany do zastosowań przemysłowych, gdzie kluczowe są niezawodność połączenia, łatwość montażu oraz szczelność. Dzięki konstrukcji opartej na 4 pinach oraz wysokiemu stopniowi ochrony IP65, IP66K i IP67, złącze zapewnia skuteczną ochronę przed pyłem i wodą, nawet w wymagających warunkach środowiskowych.
Zastosowanie złącza M8 – bezpieczeństwo i uniwersalność
Złącze M8 z wolnym końcem kabla świetnie sprawdzi się jako interfejs połączeniowy w:
- Automatyce przemysłowej
- Liniach montażowych
- Systemach transportowych
- Instalacjach maszyn, czujników i siłowników
- Systemach oświetleniowych
- Technologii pomiarowej i sterowniczej
Podstawowe
zastosowanie złącza M8 odnosi się do przesyłania sygnałów i zasilania w instalacjach, gdzie wymagana jest odporność na drgania, wilgoć oraz wysoka szczelność połączenia.
Najważniejsze zalety – złącze M8 4-piny, 15 m, kod 7000-08101-2111500
- Kompaktowy wymiar – niewielka średnica oraz profil kątowy umożliwiają instalację w miejscach o ograniczonej przestrzeni.
- Solidna obudowa PUR – odporna na działanie olejów, substancji chemicznych oraz uszkodzenia mechaniczne.
- Prosty, szybki montaż – możliwość wprowadzenia i przykręcenia połączenia, kompatybilność ze standardem M8 x 1.
- Wysoka szczelność – stopnie ochrony IP65, IP66K oraz IP67 gwarantują ochronę przed kurzem i silnymi strumieniami wody.
- Kabel o długości 15 metrów zapewnia dużą elastyczność w aranżacji instalacji.
- Pozłacane styki – zmniejszają ryzyko utleniania i poprawiają niezawodność przesyłu sygnałów.
- Materiał styków – stop miedzi, z osłonami wykonanymi z PVC i PUR zapewnia odpowiednią wytrzymałość eksploatacyjną.
- Kodowanie typu A – umożliwia bezpieczne i łatwe połączenie z innymi elementami systemów automatyki.
Budowa i konstrukcja złącza M8 z wolnym końcem kabla
Produkt został wyposażony w kabel 4-żyłowy, o długości 15 m, co umożliwia montaż nawet w oddalonych stanowiskach sterowania. Kątowa wersja złącza wspiera instalatorów podczas prowadzenia kabla w trudno dostępnych miejscach i zapobiega nadmiernemu zginaniu przewodów.
Oznaczenia kolorystyki żył:
- BN – brązowy (1)
- WH – biały (2)
- BU – niebieski (3)
- BK – czarny (4)
Pozłacane styki dodatkowo podnoszą niezawodność transmisji sygnałów.
Parametry środowiskowe i bezpieczeństwo użytkowania
Produkt może pracować w zakresie temperatur od -25°C do +85°C (przy zastosowaniu odpowiedniego kabla nawet od -30°C do +80°C), zapewniając długą żywotność nawet w trudnych warunkach przemysłowych. Odporność na oleje i chemikalia sprawia, że idealnie nadaje się do aplikacji w przemyśle spożywczym, maszynowym i motoryzacyjnym.
Typowe miejsca wykorzystania złącza M8 z wolnym końcem kabla
- Automatyzacja procesów produkcyjnych
- Połączenia sygnałowe i zasilające maszyn oraz czujników
- Integracja systemów bezpieczeństwa
- Zastosowania w środowiskach narażonych na wilgoć lub drgania
- Modernizacja starszych instalacji elektrycznych
Złącze M8 z wolnym końcem kabla 7000-08101-2111500 jest praktycznym i pewnym wyborem do praktycznie każdej instalacji przemysłowej, automatyki i sterowania, gdzie liczy się jakość wykonania, bezpieczeństwo i szybki montaż.
