Żeński proste
M12, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 170 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | pomarańcz |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze M12 żeńskie ekranowane prostokątne 0° 3-pinowe 10m – model 7000-13181-2001000
Złącze M12 żeńskie ekranowane o kącie prostym 0°, wyposażone w 3 piny i przewód o długości 10 metrów, to wysokiej jakości komponent zaprojektowany z myślą o niezawodnych połączeniach w automatyce przemysłowej, systemach czujników oraz urządzeniach pomiarowych. Kod produktu: 7000-13181-2001000.
Najważniejsze cechy złącza M12 żeńskiego prostego
- Ekranowanie zapewnia wysoką odporność na zakłócenia elektromagnetyczne, gwarantując stabilność sygnału oraz bezpieczeństwo przesyłanych danych i zasilania.
- Wysoka klasa szczelności – IP65, IP66K, IP67, zapewnia pewną pracę w trudnych warunkach przemysłowych, narażonych na działanie wody, pyłu oraz olejów.
- Obudowa wykonana z PUR charakteryzuje się dużą odpornością chemiczną i mechaniczną oraz olejoodpornością. Zaleca się sprawdzenie odporności w przypadku agresywnych substancji.
- Blokada i gwint M12 x 1 – zapewnia pewne i trwałe zamocowanie, szybki montaż oraz kompatybilność z wieloma urządzeniami automatyki.
- Kodowanie typu A – zapewnia uniwersalność w standardowych aplikacjach przemysłowych.
Zastosowanie i typowe obszary wykorzystania złącza M12 3-pin
Złącze M12 żeńskie ekranowane 3-pinowe znajduje szerokie zastosowanie w branżach takich jak:
- Automatyka przemysłowa – szybki i bezpieczny przesył sygnałów oraz zasilania do czujników, siłowników i modułów IO.
- Systemy robotyczne, linie produkcyjne oraz stanowiska kontrolno-pomiarowe.
- Sektor maszynowy i produkcyjny – znakomita odporność na drgania, wstrząsy oraz czynniki środowiskowe.
- Przemysł spożywczy i farmaceutyczny, a także wszędzie tam, gdzie wymagane są trwałe i odporne na działanie chemikaliów połączenia elektryczne.
Zalety kabla ekranowanego M12 – funkcjonalność i bezpieczeństwo
- Ekranowanie kabla pozwala minimalizować wpływ zewnętrznych zakłóceń elektromagnetycznych, co przekłada się na pewność działania nawet w środowiskach o dużym natężeniu sygnałów zakłócających.
- Wytrzymałość mechaniczna oraz odporność na oleje i chemikalia dzięki zastosowaniu odpowiedniego materiału i wysokiej jakości izolacji przewodów.
- Zastosowanie opaski kodującej ułatwia precyzyjną i szybką identyfikację oraz montaż przewodu w systemie.
- Swoboda instalacji dzięki prostej formie i szerokiemu zakresowi temperatur roboczych (-25°C do +85°C).
Specjalistyczny przewód 3-żyłowy – parametry konstrukcyjne

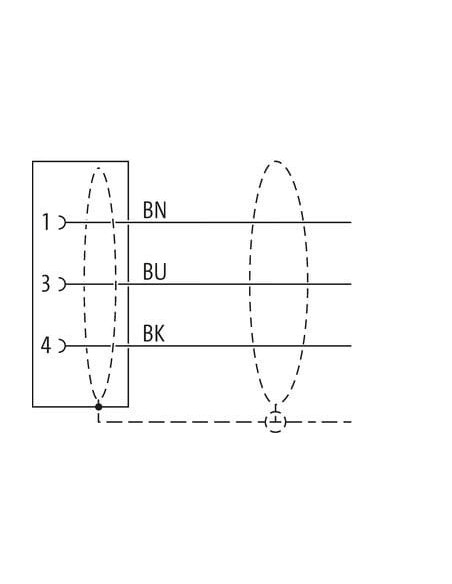

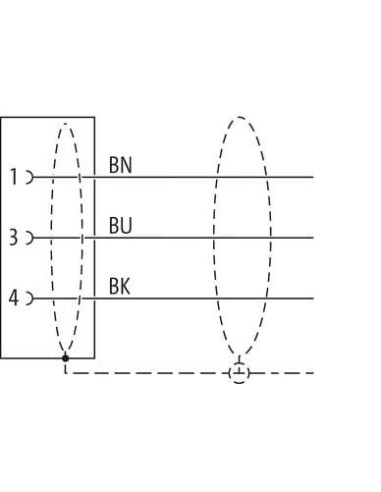

Kabel posiada 3 kolory żył (brązowy, niebieski i czarny) oraz izolację z PVC i powłokę PUR, co zapewnia dużą elastyczność i odporność na uszkodzenia w ruchomych aplikacjach. Przewody skręcone, żyły oznaczone kolorami, zgodność z wymaganiami normy DIN EN 61076-2-101 (M12).
Montaż polega na włożeniu i przykręceniu (w komplecie zabezpieczenie przeciwwstrząsowe), co minimalizuje ryzyko poluzowania się połączenia podczas eksploatacji urządzenia.
Bezpieczeństwo i certyfikaty
- Złącze spełnia standardy i posiada odpowiednie certyfikaty jakości cURus, UL oraz zgodność z dyrektywami bezpieczeństwa.
- Stopień zanieczyszczenia 3 oraz napięcie pikowe do 1,5 kV – wytrzymałość w najtrudniejszych warunkach przemysłowych.
- Odporność na ogień według UL 1581 § 1090 i IEC 60332-2-2.
Podsumowanie – złącze M12 żeńskie 3-pinowe do wymagających zastosowań
M12 żeńskie ekranowane 0° 3-pin 10m (kod 7000-13181-2001000) to niezawodne rozwiązanie do zastosowań przemysłowych, oferujące pewność połączeń sygnałowych i zasilających oraz długą żywotność w wymagających warunkach pracy. Solidna konstrukcja, ekranowanie, szeroki zakres temperatur oraz wysoka odporność chemiczna sprawiają, że produkt doskonale sprawdza się zarówno w automatyce, jak i w innych aplikacjach technologicznych wymagających niezawodności oraz bezpieczeństwa transmisji danych i zasilania.
