Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 210 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,37 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

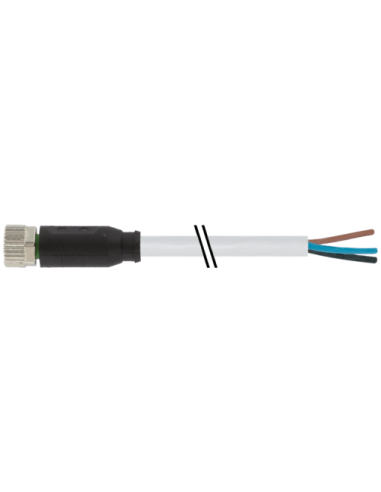

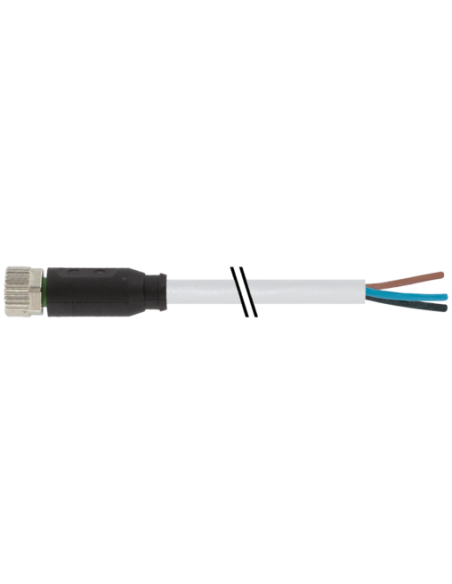

Konektor M8 żeński prosty z wolnym kablem – 3 piny, 10 m, kod 7000-08041-2101000
Konektor M8 żeński, prosty z wolnym kablem to niezawodne rozwiązanie do przemysłowych układów automatyki, które wymagają połączeń o wysokim stopniu ochrony, trwałości i bezpieczeństwa pracy. Wersja 3-pinowa umożliwia uniwersalne zastosowanie w instalacjach czujników, siłowników oraz urządzeń sterujących.
Charakterystyka złącza M8 żeńskiego – wysoka odporność i prosty montaż
Obudowa konektora wykonana jest z wysokiej jakości tworzywa PUR, co zapewnia bardzo dobrą odporność chemiczną, a także odporność na działanie olejów. Konektor jest zabezpieczony przed pyłem, wodą oraz mocnymi strumieniami wody (stopnie ochrony IP65, IP66K, IP67), dzięki czemu sprawdza się idealnie w trudnych warunkach przemysłowych.
Montaż konektora odbywa się poprzez włożenie i przykręcenie z zastosowaniem radełkowanej nakrętki z odlewu ciśnieniowego cynku, co dodatkowo zapewnia ochronę przed wstrząsami oraz stabilność połączenia.
Zastosowania i typowe obszary wykorzystania złącza M8 3-pin
- Automatyka przemysłowa – połączenia czujników, siłowników, sterowników PLC
- Maszyny produkcyjne – szybkie okablowanie modułowe
- Systemy przenośników i robotyka
- Instalacje wymagające niezawodności oraz odporności na zabrudzenia i wodę
- Montaż w szafach sterowniczych i pulpitach operatorskich
Zalety zastosowania konektora M8 z wolnym kablem 10 m
- Bardzo wytrzymała i elastyczna izolacja – przewód o długości 10 m z płaszczem z PVC i PUR odporny na zginanie, ścieranie oraz warunki przemysłowe
- Wysoka jakość połączenia – pozłacane styki (stop miedzi), mała oporność i niezawodne przewodzenie sygnału
- Bezproblemowy montaż – kompaktowy rozmiar (średnica Ø10 mm, długość 32,5 mm), klucz montażowy SW9
- Maksymalne napięcie robocze: 60V DC / 50V AC
- Prąd na styk: 4A
- Wytrzymałość temperaturowa – praca w zakresie temperatur od -30°C do 85°C
- Oznaczenia kolorystyczne przewodów: brązowy (BN), niebieski (BU), czarny (BK), co ułatwia szybkie podłączenie według schematów automatyki.
- Certyfikaty cURus – gwarancja bezpieczeństwa i zgodności z normami IEC DIN.
Schemat połączeń i konstrukcja 3-pin
Złącze pozwala na łatwą identyfikację przewodów dzięki oznaczeniom: 1 – BN (brązowy), 3 – BU (niebieski), 4 – BK (czarny). Schemat połączeń zapewnia bezbłędne i szybkie przygotowanie instalacji zarówno w systemach nowych, jak i modernizowanych.
Podsumowanie – konektor M8 żeński prosty z wolnym końcem kabla
Konektor M8 3-pin prosty z 10-metrowym kablem o podwyższonej odporności chemicznej i mechanicznej to niezawodny wybór do stanowisk automatyki, systemów sterowania oraz urządzeń przemysłowych. Elastyczność montażu, wysoka szczelność oraz uniwersalność konstrukcji zapewniają szerokie możliwości zastosowania w każdej gałęzi przemysłu wymagającej trwałych i szczelnych połączeń kablowych.
