Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

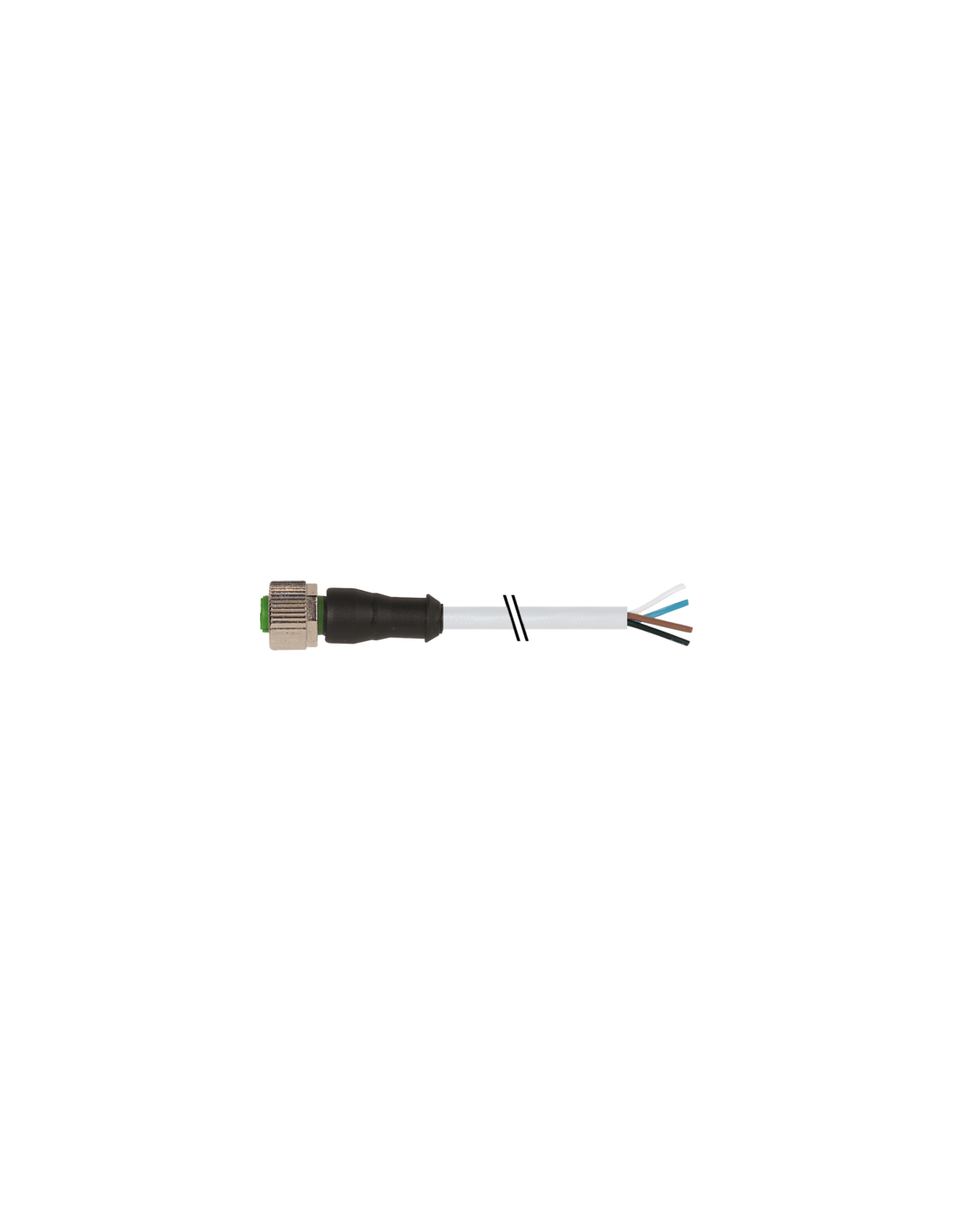

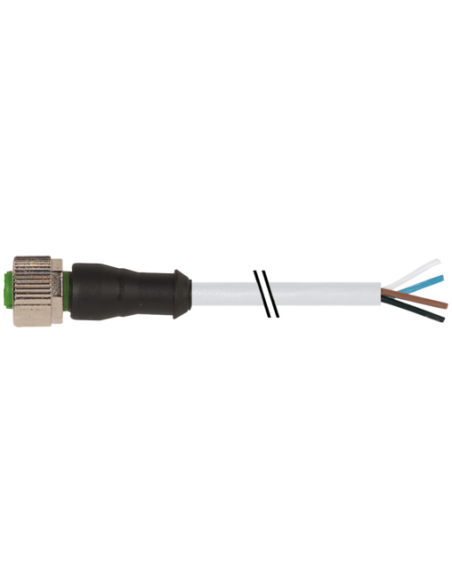

Konektor M12 żeński prosty z wolnym końcem kabla 7,5 m – 4 piny, PUR, IP65/IP66K/IP67
Konektor M12 żeński prosty z wolnym końcem kabla, kod produktu 7000-12221-2340750, to uniwersalne, trwałe i niezawodne rozwiązanie do podłączania czujników, elementów wykonawczych oraz innych urządzeń automatyki przemysłowej. Sprawdza się wszędzie tam, gdzie liczy się bezpieczne połączenie elektryczne w trudnych warunkach środowiskowych.
Najważniejsze cechy i zastosowania złącza M12 żeńskiego z kablem
- Konektor M12 – 4-pinowy, z kodowaniem typu A, zapewnia szeroką kompatybilność z urządzeniami automatyki.
- Wolny koniec kabla umożliwia elastyczne dopasowanie instalacji do indywidualnych wymagań użytkownika.
- Przewód o długości 7,5 m pozwala na wykonanie połączeń na dużych odległościach, idealnych do zastosowań przemysłowych i maszynowych.
- Obudowa z wytrzymałego tworzywa PUR, odporna na działanie środków chemicznych i olejów.
- Stopień ochrony IP65/IP66K/IP67 – wysoka ochrona przed kurzem, wodą oraz warunkami przemysłowymi.
- Brak diody LED wskaźnika stanu – prosta konstrukcja i niezawodność.
- Przewody oznaczone kolorystycznie (brązowy, biały, niebieski, czarny) – gwarancja szybkiego i łatwego montażu.
- Typowe zastosowanie: instalacje maszyn, linie produkcyjne, robotyka, systemy pomiarowe, automatyka budynkowa.
- Kodowanie A zabezpiecza przed błędnym podłączeniem.
Wytrzymałość i trwałość – kabel PUR do zastosowań przemysłowych
Kabel posiada odporną na zarysowania i elastyczną powłokę wykonaną z PUR (poliuretan), co sprawia, że jest odpowiedni do pracy w środowiskach narażonych na ścieranie, oleje, benzyny i środki chemiczne. Dzięki wysokim parametrom wytrzymałości mechaniczej (np. liczba cykli gięcia – 10 milionów), kabel świetnie nadaje się do zadań dynamicznych oraz do zasilania ruchomych części maszyn.
Zalety złącza M12 żeńskiego z wolnym końcem
- Prosty montaż i elastyczność konfiguracji okablowania.
- Wysoka odporność na wibracje (ochrona przeciwwstrząsowa).
- Odpowiedni do stosowania w środowiskach o szerokim zakresie temperatur: od -25°C do +85°C.
- Odpowiedni do peszli o średnicy wewnętrznej 10 mm.
- Stosowanie skrętki miedzianej klasy 6 zapewnia bardzo dobrą przewodność elektryczną przy jednoczesnej wytrzymałości mechanicznej.
- Kąt montażowy prosty – łatwiejszy montaż w trudno dostępnych miejscach.
Typowe zastosowania konektora M12 żeńskiego prostego z wolnym końcem kabla
Konektor M12 znajduje szerokie zastosowanie w instalacjach automatyki przemysłowej, gdzie niezbędne jest bezpieczne i niezawodne połączenie sygnałowe oraz zasilające. Produkt może być stosowany do:
- Podłączania czujników i siłowników.
- Przewodów magistralnych w liniach produkcyjnych.
- Systemów rozproszonych wejść/wyjść (I/O).
- Instalacji sterowników PLC.
- Przemysłowych sieci komunikacyjnych.
- Automatyki budynkowej i systemów bezpieczeństwa.
Podsumowanie – konektor M12 żeński prosty 4-piny z kablem 7,5 m
Konektor M12 żeński prosty z wolnym końcem kabla 7,5 m, wykonany z trwałego PUR, spełniający rygorystyczne normy szczelności (IP65/IP66K/IP67), przeznaczony jest do profesjonalnych instalacji przemysłowych wymagających niezawodności, elastyczności konfiguracji i wysokiej odporności na czynniki zewnętrzne. Dzięki solidnej konstrukcji oraz standardowi M12 stanowi uniwersalne rozwiązanie do szerokiego zakresu zastosowań w automatyce i robotyce przemysłowej.
