Męski prosty
M12, 4-piny
Kodowanie A
ekranowany
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 641 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

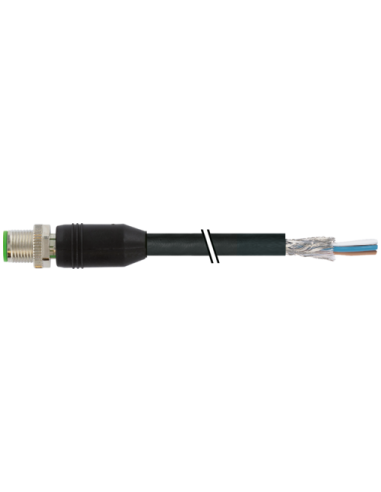

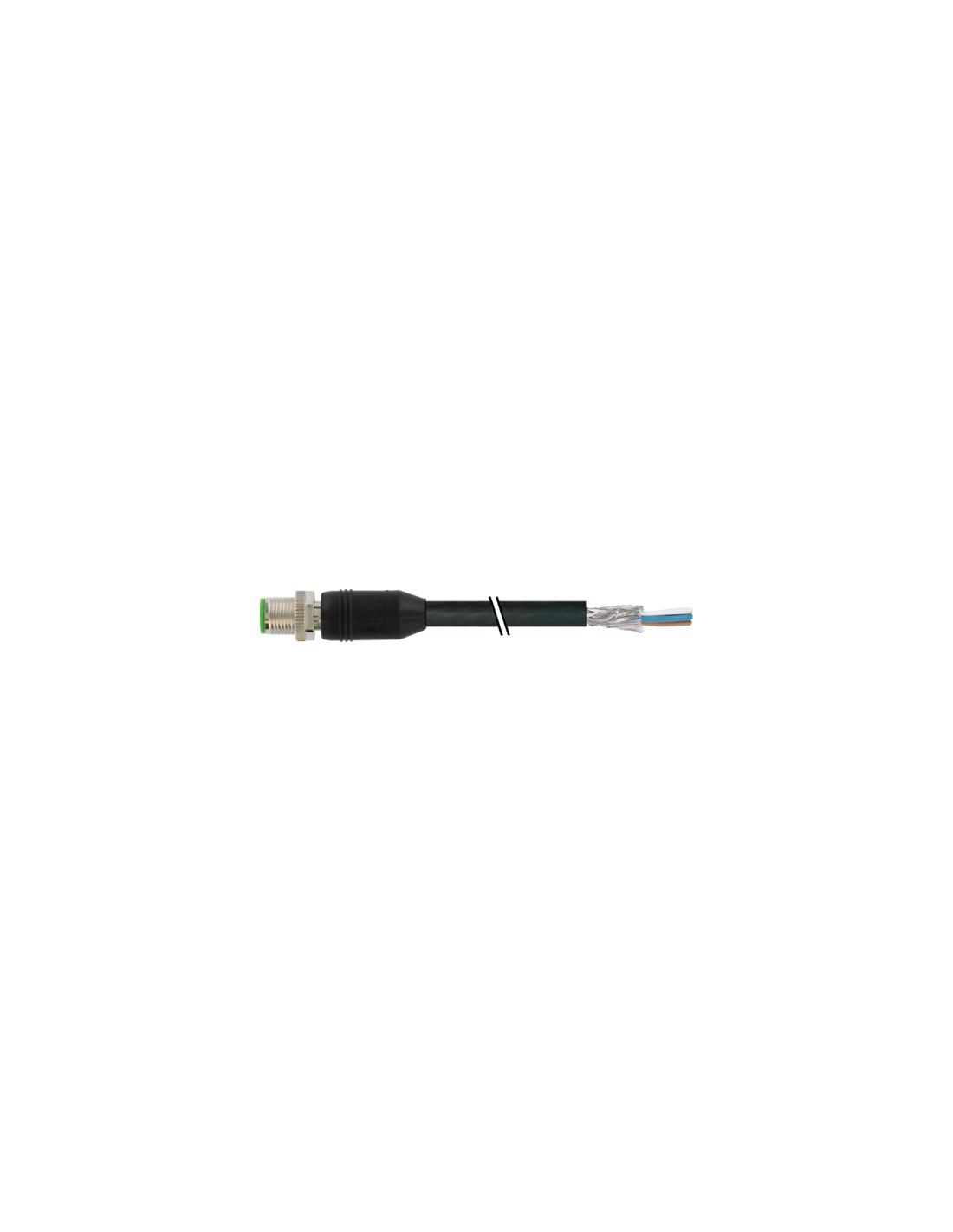

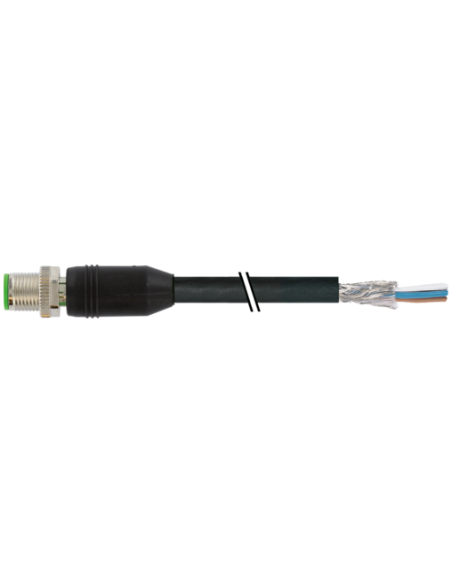

Złącze M12 męskie 0° ekranowane 4-pinowe – 7000-13081-6413000
Złącze M12 męskie proste, kodowane typu A, to ekranowany przewód przemysłowy przeznaczony do wymagających aplikacji automatyki, sterowania i transmisji sygnałów. Wysoka odporność mechaniczna, chemiczna oraz na oleje sprawiają, że idealnie sprawdza się w trudnych warunkach pracy.
Charakterystyka złącza M12 4-pinowego ekranowanego
- Trwałe złącze M12, zgodne z normą DIN EN 61076-2-101 – szeroko stosowane w przemyśle.
- Ekranowanie, dzięki oplotowi miedzianemu (osłona 80%), redukuje zakłócenia elektromagnetyczne, zapewniając stabilność transmisji sygnałów nawet w otoczeniu z silnym polem elektromagnetycznym.
- Wysoki stopień ochrony: IP65, IP66K, IP67 – niezawodne działanie nawet w obecności pyłu i wody oraz przy intensywnym czyszczeniu wodą pod ciśnieniem.
- Męska wersja prosta z 4 pozłacanymi pinami – zapewnia stabilne, bezpieczne połączenie i długoterminową niezawodność.
Przewód PUR do wymagających aplikacji przemysłowych
Kabel o długości 30 m z powłoką PUR wykazuje zwiększoną odporność na ścieranie, promieniowanie UV, działanie olejów, benzyn oraz płomienia (normy: IEC 60332-2-2, UL 1581). Cztery przewody skręcane o przekroju 0,34 mm² gwarantują efektywną transmisję sygnałów i zasilania. Kabel jest wolny od halogenów, silikonu, ołowiu, kadmu i FCKW, co zwiększa bezpieczeństwo użytkowania.
Typowe zastosowania złącza M12 ekranowanego
- Automatyka przemysłowa: połączenia czujników, siłowników, enkoderów, zaworów w liniach produkcyjnych i maszynach.
- Przemysł spożywczy i farmaceutyczny: odporność na agresywne media oraz środki czyszczące.
- Maszyny mobilne oraz systemy transportowe: zastosowanie w układach sterowania i monitoringu dzięki wysokiej odporności na drgania (zabezpieczenie przeciwwstrząsowe).
- Instalacje wymagające ekranowania: redukcja zakłóceń elektromagnetycznych w układach sterowania, transmisji danych i zasilania.
Zalety i korzyści stosowania złącza M12 4-pinowego ekranowanego
- Łatwa instalacja i precyzyjne podłączenie – standardowy gwint M12 x 1 oraz szerokość klucza SW13 umożliwiają szybki i solidny montaż.
- Elastyczność zastosowania – sprawdza się zarówno w instalacjach stałych, jak i ruchomych, dzięki wysokiej elastyczności kabla i dużej liczbie cykli zgięcia oraz skręcania.
- Szczelność i zabezpieczenia – zapewniają szczelność i ochronę nawet przy intensywnych drganiach i obciążeniach mechanicznych.
Opis budowy i schematy złącza M12 męskiego ekranowanego 7000-13081-6413000
Złącze składa się z korpusu z tworzywa o wysokiej odporności chemicznej, metalowej nakrętki niklowanej oraz 4 pozłacanych styków (stop miedzi). Przewód czterożyłowy (BN – brązowy, WH – biały, BU – niebieski, BK – czarny) pozwala na łatwą identyfikację w procesie montażu, zgodnie z przedstawionym schematem połączeń.
Dzięki ekranowaniu oraz zastosowaniu złączy o wysokiej jakości styku, połączenie jest odporne na zakłócenia oraz zapewnia długotrwałą, bezawaryjną pracę urządzeń nawet w wymagających środowiskach przemysłowych.
