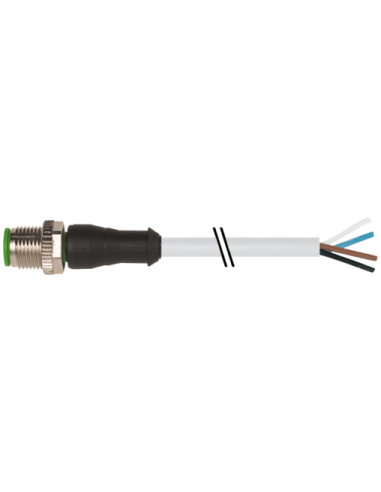

Męski prosty
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 862 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

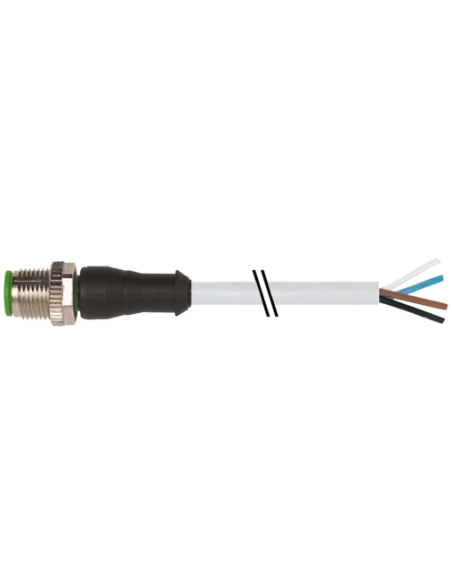

Złącze M12 damskie proste, 4-pinowe, kodowanie A, z przewodem PUR – 10 m (7000-12021-8621000)
Złącze M12 damskie 0°, kodowanie A, z kablem o długości 10 metrów to wysokiej jakości rozwiązanie do przemysłowych instalacji automatyki, systemów czujników oraz aplikacji sterowania. Elektroniczne złącze z przewodem wolnym na końcu sprawdza się w połączeniach sygnałowych i zasilających, zapewniając bezpieczeństwo oraz niezawodność transmisji w trudnych warunkach przemysłowych.
Zastosowania i możliwości wykorzystania złącza M12 damskiego z kablem
Złącze z przewodem o długości 10 m jest przeznaczone do szerokiego zakresu zastosowań:
- Automatyka przemysłowa – połączenia w szafach sterowniczych, liniach produkcyjnych, systemach maszynowych
- Czujniki i siłowniki – zasilanie oraz przesył sygnałów pomiędzy urządzeniami
- Robotyka – zapewnienie trwałego i odpornego mechanicznie połączenia
- Systemy bezpieczeństwa – niezawodność przy pracy w trudnych warunkach środowiskowych
- Instalacje zewnętrzne i wewnętrzne – dzięki wysokiemu stopniowi ochrony IP65/IP66K/IP67
Kluczowe zalety złącza prostego damskiego M12 z przewodem
- Wytrzymała konstrukcja: Obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje
- Ochrona środowiskowa: Wysoka szczelność (IP65, IP66K, IP67) przy zastosowaniu odpowiedniego montażu
- Podwyższona trwałość: Pokrycie styków złotem poprawia jakość połączenia i zapobiega utlenianiu
- Przewód elastyczny PUR: Przewód o podwyższonej odporności mechanicznej, odporny na zginanie i przetarcia – przystosowany do pracy w ruchu oraz w agresywnym środowisku chemicznym
- Uniwersalne zastosowanie: Standardowa konstrukcja M12 (DIN EN 61076-2-101), kodowanie A, 4 piny – powszechnie stosowane w automatyce przemysłowej
- Długość przewodu 10 m: Umożliwia instalację w trudno dostępnych miejscach oraz w rozbudowanych systemach
- Odporność na wibracje i wstrząsy: Dodatkowe mechaniczne zabezpieczenie połączenia
Budowa i parametry – idealne rozwiązanie dla przemysłu
Złącze proste M12 wyposażone jest w czteropinowy wtyk z kodowaniem A oraz wygodny przewód zakończony wolnymi końcami, umożliwiającymi podłączenie do różnorodnych urządzeń. Przewód PUR charakteryzuje się odpornością na ścieranie, oleje, chemikalia oraz czynniki atmosferyczne. Złącze spełnia wymagania standardu DIN EN 61076-2-101.
Typowe zastosowania:
- Podłączanie czujników i elementów wykonawczych
- Instalacje liniowe w zakładach produkcyjnych
- Systemy automatyzacji maszyn i urządzeń
Bezpieczeństwo oraz trwałość instalacji M12, kodowanie A
Obudowa i przewód są odporne na czynniki mechaniczne, płomienie oraz środki chemiczne typowe dla środowiska przemysłowego. Wysoki stopień ochrony zapewnia szczelność nawet w wymagających aplikacjach. Zastosowanie technologii zaciskania i skręcania minimalizuje ryzyko awarii połączenia.
Wersja prostego złącza M12 damskiego z przewodem o długości 10 m to rozwiązanie dedykowane zarówno do nowoczesnych linii produkcyjnych, jak i do modernizacji oraz rozbudowy istniejących systemów automatyki.
