Dostępny
Żeński proste
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

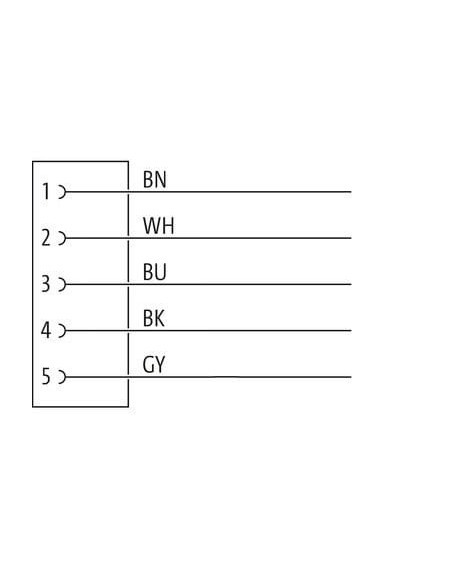

| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 774 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 81,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

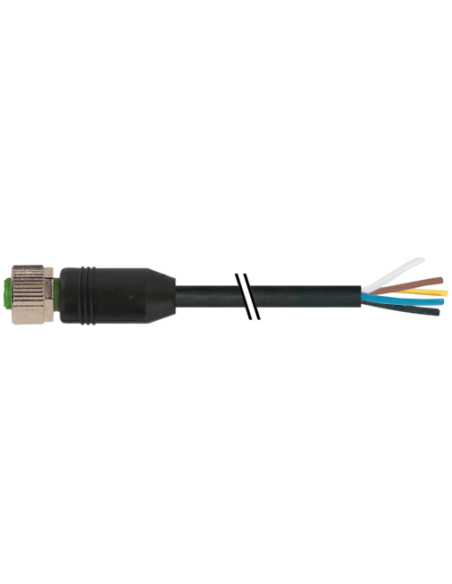

Złącze M12 żeńskie proste do kabla – 5-pinowe, 7,5 m – 7999-12241-7740750
Złącze M12 żeńskie proste z pięcioma pinami to doskonały wybór do zaawansowanych systemów automatyki, maszyn przemysłowych, linii produkcyjnych oraz instalacji wymagających niezawodnych i szczelnych połączeń sygnałowych i zasilających. Produkt spełnia standardy przemysłowe i znajduje szerokie zastosowanie w fabrykach, centrach logistycznych oraz w przemyśle spożywczym i automotive.
Złącze M12 żeńskie proste – solidność i bezpieczeństwo połączeń
Złącze wyposażone jest w plastikową śrubę radełkowaną, co zapewnia łatwy i szybki montaż oraz demontaż. Solidna obudowa z tworzywa sztucznego charakteryzuje się wysoką odpornością chemiczną oraz odpornością na działanie olejów, dzięki czemu złącze może być stosowane w trudnych warunkach przemysłowych.
- Stopień ochrony IP67 – gwarancja niezawodności w środowiskach o wysokim poziomie wilgotności i zapylenia.
- 5-pinowe złącze umożliwia jednoczesne przesyłanie sygnałów i zasilania.
- Kabel PUR o długości 7,5 m – charakteryzuje się wysoką odpornością mechaniczną na ścieranie, promieniowanie UV, płomienie oraz działanie chemikaliów.
- Złocone styki – zapewniają niski opór elektryczny i trwałość połączenia.
- Pozłacane styki minimalizują ryzyko utleniania i gwarantują długą żywotność złącza.
Wielofunkcyjność i typowe zastosowania
Złącze M12 żeńskie 0° sprawdza się zarówno w aplikacjach stacjonarnych, jak i ruchomych. Przewód PUR zapewnia wytrzymałość na dynamiczne zginanie, skręcanie i drgania, dzięki czemu produkt może być stosowany w aplikacjach wymagających wysokiego stopnia elastyczności i wytrzymałości mechanicznej – na przykład w maszynach przemysłowych, systemach czujników, automatyce, przemyśle spożywczym i farmaceutycznym.
Typowe zastosowania:
- Automatyka przemysłowa
- Systemy czujników
- Maszyny produkcyjne i transportowe
- Technika pakowania
- Przemysł spożywczy, farmaceutyczny, drzewny, automotive
- Linie montażowe oraz systemy transportu wewnętrznego
Kluczowe cechy złącza M12 żeńskiego – 7999-12241-7740750
- Długość kabla: 7,5 m
- Standard: M12, kodowanie A, 5-pinów
- Obudowa z tworzywa sztucznego odporna na działanie chemikaliów i olejów
- Wysoki poziom ochrony: IP67 – idealne do trudnych warunków środowiskowych
- Kabel PUR: wolny od halogenów, kadmu, ołowiu, FCKW i silikonu
- Praca w szerokim zakresie temperatur: od -40°C do +90°C
- Kolorowe przewody ułatwiające identyfikację podłączenia
- Zgodność z normą DIN EN 61076-2-101 (M12)
Dlaczego warto wybrać przewód M12 żeński 5-pinowy?
Dzięki swojej solidności i uniwersalności, kabel z końcówką M12 żeńską to pewne i wygodne rozwiązanie dla każdego, kto oczekuje bezawaryjnych, hermetycznych i trwałych połączeń elektrycznych w wymagających aplikacjach przemysłowych. Produkt spełnia rygorystyczne wymagania bezpieczeństwa oraz zapewnia stabilną transmisję sygnałów i zasilania nawet w warunkach intensywnej eksploatacji.
