Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Żeński kątowe
M12 F&B Pro
5-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 0,3 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 339 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 35,2 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

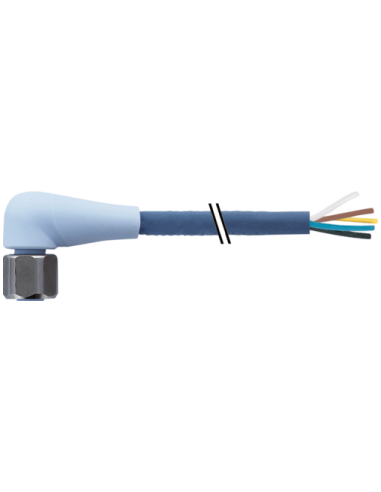

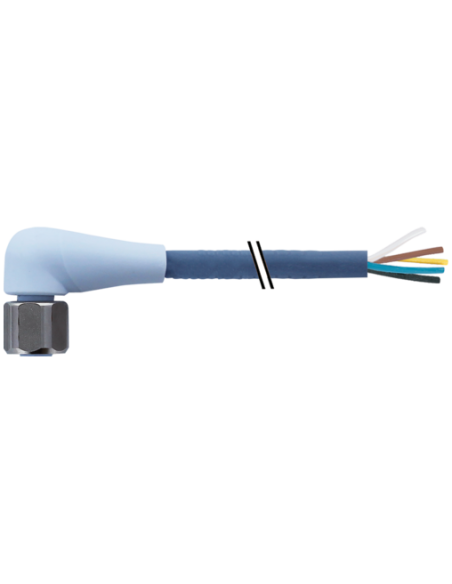

Złącze M12 żeńskie 90° do przewodu - F&B PP-Line 7024-12361-3390030
Złącze M12 żeńskie kątowe 90° z kablem to specjalistyczny komponent przeznaczony do zastosowań w przemysłowych instalacjach automatyki, szczególnie w branży spożywczej i przetwórstwa żywności. Dzięki solidnej konstrukcji z materiałów o podwyższonej odporności oraz wysokiej szczelności stanowi idealny wybór do pracy w wymagających środowiskach.
Wytrzymałość i higiena – dedykowane dla przemysłu spożywczego
Korpus z tworzywa PP oraz elementy ze stali nierdzewnej 1.4404 (V4A) zapewniają trwałość i wysoki poziom odporności chemicznej, a także łatwość czyszczenia. Produkt spełnia rygorystyczne normy FDA oraz posiada stopień ochrony IP69K, gwarantując szczelność nawet podczas intensywnego mycia ciśnieniowego. Doskonale sprawdza się wszędzie tam, gdzie wymagana jest najwyższa jakość higieny oraz odporność na środki chemiczne i tłuszcze.
Wszechstronne zastosowanie złącza M12 kątowego
5-pinowy konektor M12 znajduje zastosowanie w:
- automatyce przemysłowej – podłączanie czujników, siłowników i zaworów
- systemach bezpieczeństwa maszyn
- przemyśle spożywczym i napojów – odporność na czyszczenie i środki myjące
- branży farmaceutycznej oraz laboratoriach
- aplikacjach wymagających częstego mycia (linia produkcyjna, pakowanie, transport)
Bezpieczeństwo i niezawodność połączeń
Podwyższona odporność na wnikanie wody, pyłu i środków myjących zapewnia niezawodność nawet w najbardziej wymagających środowiskach pracy. Pozłacane styki gwarantują stabilny przesył sygnałów, a system blokady mechanicznej ze stali nierdzewnej zabezpiecza złącze przed rozluźnieniem, drganiami i przypadkowymi uszkodzeniami.
Wytrzymały kabel do złącza M12 F&B
Przewód wykonany jest z wysokogatunkowego TPE-S, odpornego na oleje, chemikalia i zginanie, a także na temperatury w zakresie od -40°C do 105°C. Przeznaczony do intensywnej eksploatacji – nawet w ruchomych aplikacjach (w ruchomych układach maszyn i automatyki linii produkcyjnych).
- Kolor przewodu: niebieski (ice blue)
- Brak szkodliwych substancji: bezołowiowy, wolny od kadmu, halogenów i silikonu
- Konstrukcja przewodu – wysoka giętkość i odporność na ścieranie
- Przewód 5-żyłowy z wyraźnym oznaczeniem według standardów przemysłowych
Łatwa instalacja, bezpieczne podłączenie
Kątowa konstrukcja o wymiarach 37 mm x 29 mm pozwala na montaż w trudno dostępnych miejscach. Śruba mocująca M12 x 1 z wyraźnie oznaczonym kluczem SW14 zapewnia szybkie oraz pewne połączenie. Kabel o długości 0,3 m z swobodnym końcem umożliwia elastyczne podłączenie do każdej instalacji.

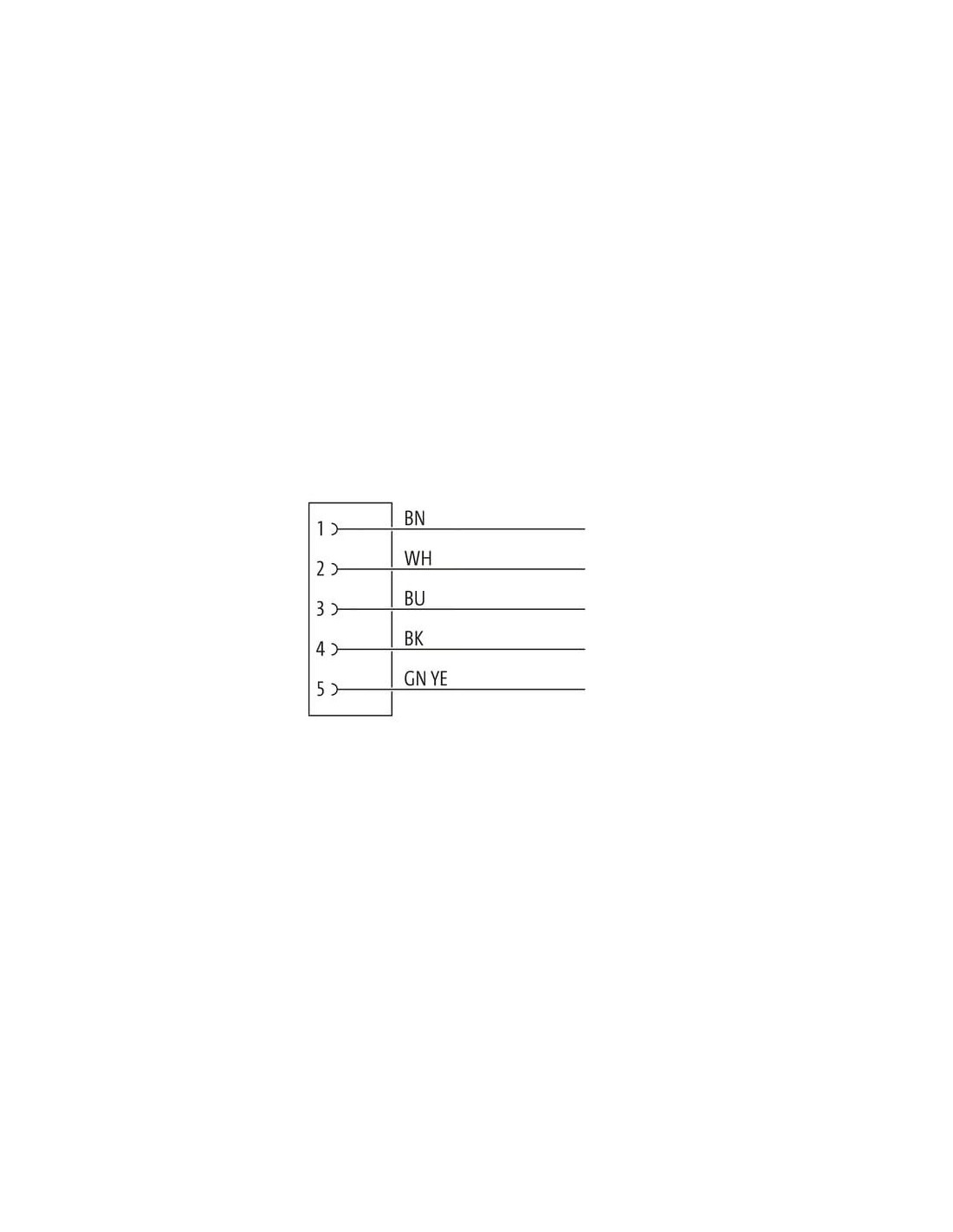

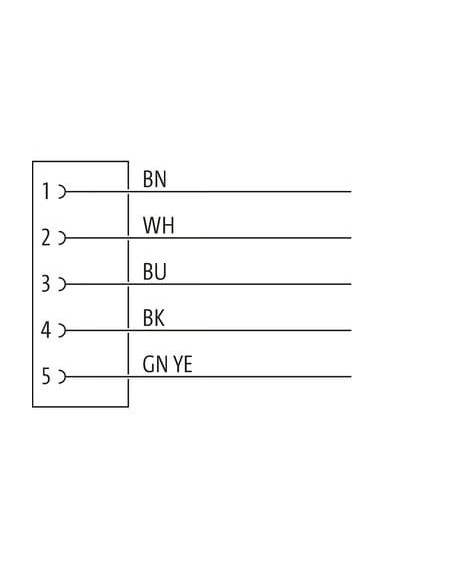

Typowe schematy połączeń i zgodność
Złącze jest zgodne z normą DIN EN 61076-2-101 (M12), kodowane w standardzie A. Graficzne oznaczenie pinów oraz kolorystyka żył ułatwiają szybki montaż oraz identyfikację podczas serwisu i diagnostyki. Maksymalne napięcie pracy wynosi 125 V AC/DC, prąd roboczy do 4A, zgodność z UL.
Podsumowanie – Złącza M12 F&B Pro dla wymagających aplikacji
Złącze M12 żeńskie 90°, F&B PP-Line 7024-12361-3390030 to niezastąpiony komponent dla każdego, kto szuka trwałego, higienicznego i odpornego na agresywne środowiska rozwiązania połączeniowego do automatyzacji i technologii przemysłowej.
