Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 214 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 40,7 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

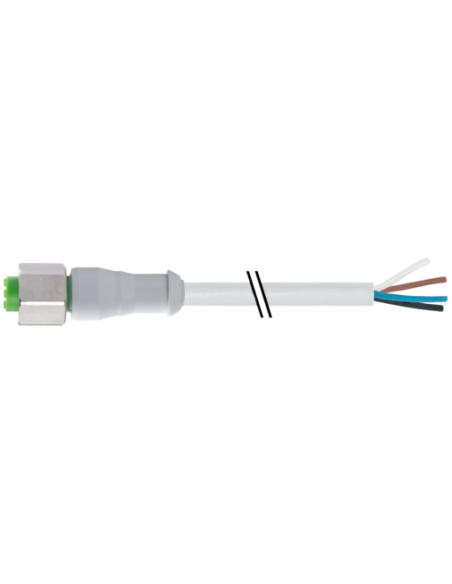

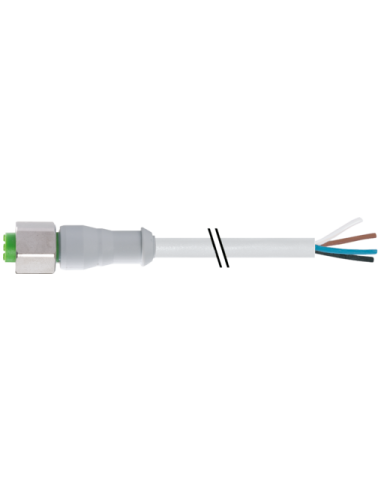

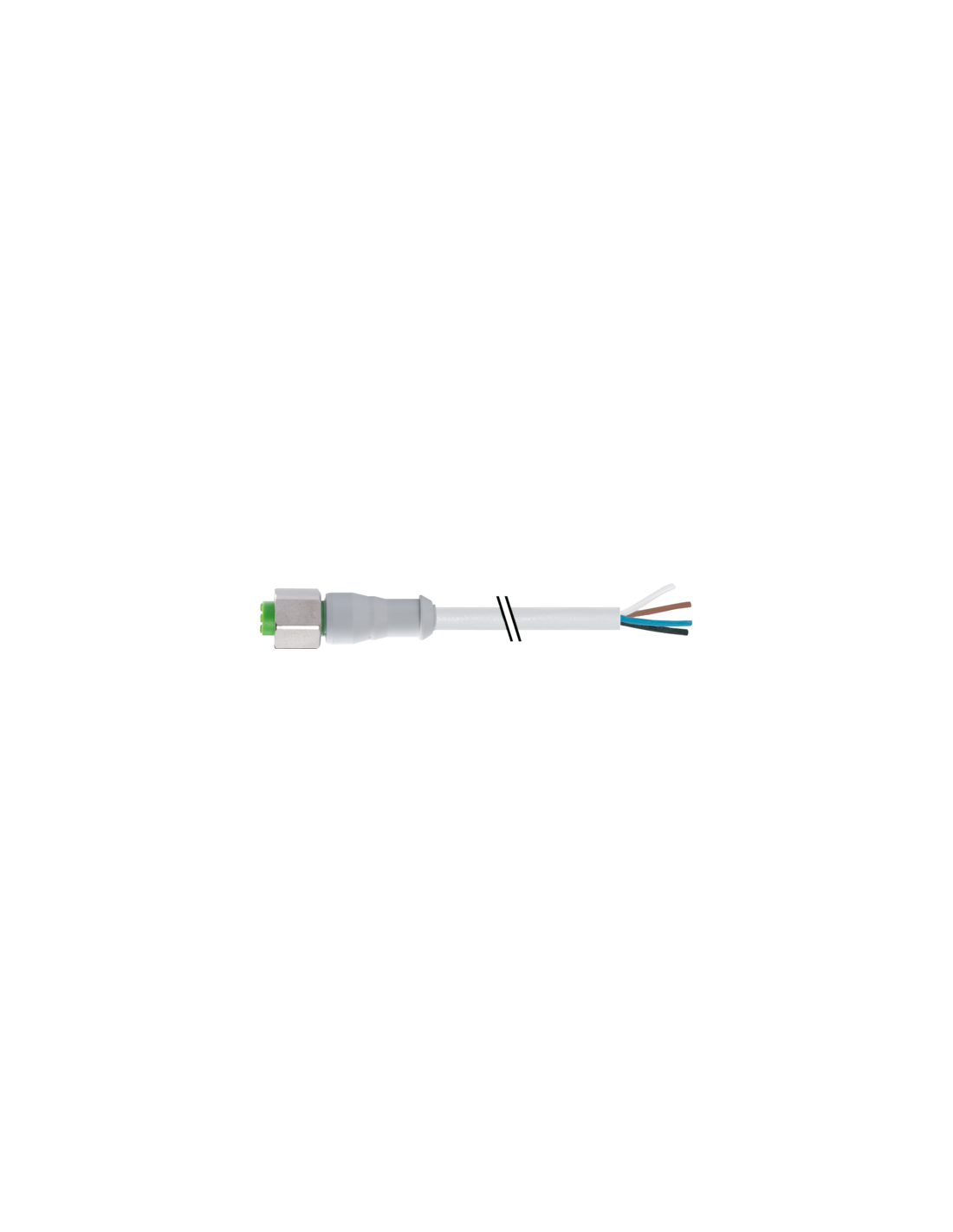

Konektor M12 żeński prosty z wolnym końcem kabla – 7014-12221-2140500
Konektor M12 żeński, prosty z wolnym kablem to wysokiej jakości rozwiązanie przeznaczone do zastosowań przemysłowych, w szczególności w branży spożywczej oraz w środowiskach wymagających wysokiej odporności na czynniki zewnętrzne. Dzięki swojej uniwersalności i solidnej konstrukcji jest często wykorzystywany w automatyce przemysłowej, maszynach produkcyjnych, systemach transportu oraz liniach pakujących.
Najważniejsze zalety złącza M12 żeńskiego z wolnym końcem kabla
- Stal nierdzewna V4A (1.4404) – zapewnia wysoką odporność na korozję, co czyni ją idealną do zastosowań w wymagających warunkach oraz w przemyśle spożywczym.
- Wysoki stopień ochrony IP65, IP66K, IP67, IP68, IP69K – umożliwia użycie nawet w miejscach narażonych na intensywny kontakt z wodą czy środkami czyszczącymi.
- Bezpieczne połączenie – pozłacane styki gwarantują stabilność transmisji sygnałów i zasilania.
- Prosty montaż – gwint M12 x 1 oraz wolny koniec kabla pozwalają na szybkie i pewne połączenie ze sterownikami, czujnikami lub innymi urządzeniami automatyki.
Zastosowania konektora M12 – kompletne i pewne połączenie
Złącza M12 żeńskie z wolnym końcem kabla są szeroko wykorzystywane w branżach, gdzie znaczenie ma nie tylko szczelność połączenia, ale również łatwość integracji z istniejącymi instalacjami elektrycznymi i elektronicznymi. Produkt ten może być używany m.in. do:
- Połączeń czujników i siłowników w automatyce przemysłowej.
- Implementacji w zakładach spożywczych oraz miejscach, gdzie obowiązują wysokie standardy higieniczne.
- Systemów transportu i magazynowania, gdzie wymagana jest odporność na wstrząsy i zmienne warunki środowiskowe.
- Szybkich modernizacji instalacji dzięki łatwej adaptacji długości kabla oraz prostemu zakończeniu przewodów.
Konstrukcja i wygoda użytkowania konektora M12
Obudowa złącza została wykonana z wytrzymałej stali nierdzewnej, co przekłada się na długotrwałą eksploatację bez ryzyka korozji. Kodowanie A gwarantuje kompatybilność z większością standardowych urządzeń przemysłowych opartych na technologii M12. Kabel o długości 5 m, wykonany z PVC, jest odporny na uszkodzenia mechaniczne, oleje i środki chemiczne, a także spełnia wymagania dotyczące odporności na płomień (UL 1581, IEC 60332-2-2).
Charakterystyka techniczna – konektor M12 4-pin (7014-12221-2140500)
- Kodowanie: A, 4 piny.
- Wolny koniec kabla (możliwość dowolnej konfekcji przez użytkownika).
- Pozłacane styki zapewniające niską oporność oraz trwałość połączenia.
- Prąd maksymalny: 4 A (przy pełnym obciążeniu).
- Napięcie maksymalne: 250 V AC/DC.
- Wytrzymałość temperaturowa kabla: od -30°C do +80°C (stały montaż).
- Izolacja przewodów i płaszcza: PVC, wolny od ołowiu, kadmu, FCKW i silikonu.
- Schemat połączeń i oznaczenie kolorów dostępne na rysunku technicznym (BN – brązowy, WH – biały, BU – niebieski, BK – czarny).
Dlaczego warto wybrać konektor M12 żeński z wolnym kablem?
Połączenie wysokiej odporności, łatwości konfekcji oraz uniwersalnego zastosowania czyni złącze M12 7014-12221-2140500 idealnym komponentem systemów automatyki. Zapewnia bezpieczeństwo instalacji, długotrwałą eksploatację oraz pewność działania nawet w najtrudniejszych warunkach środowiskowych.
