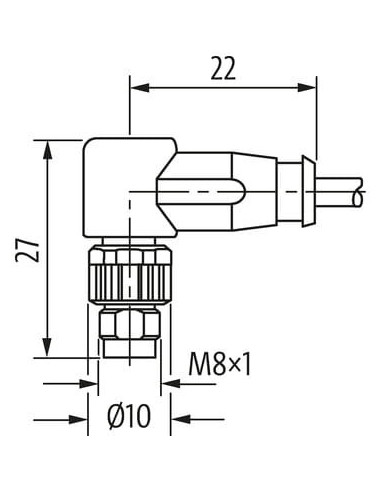

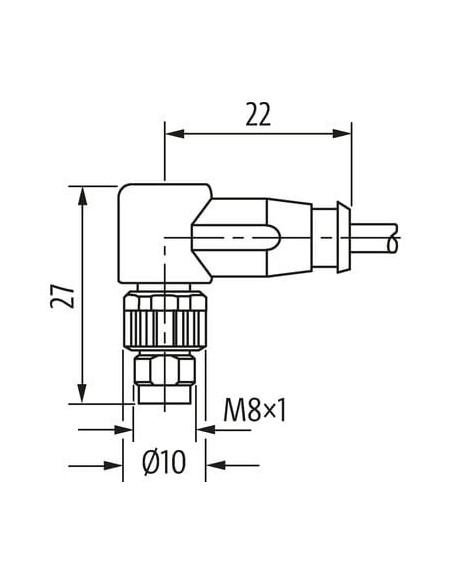

Męski 90°

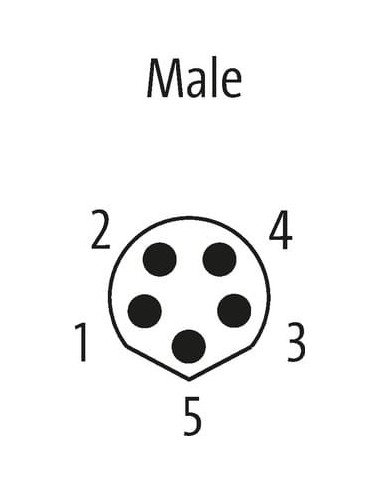

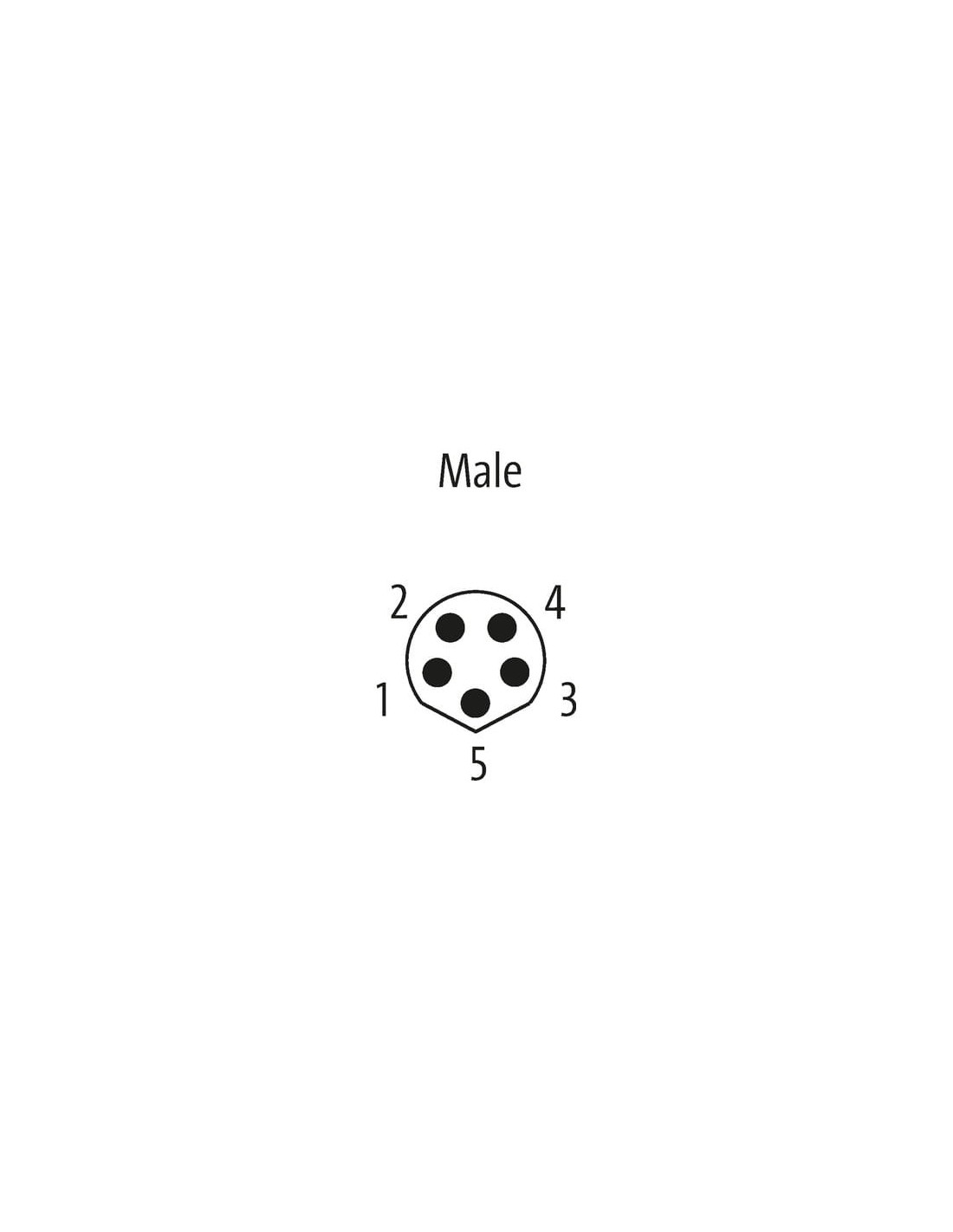

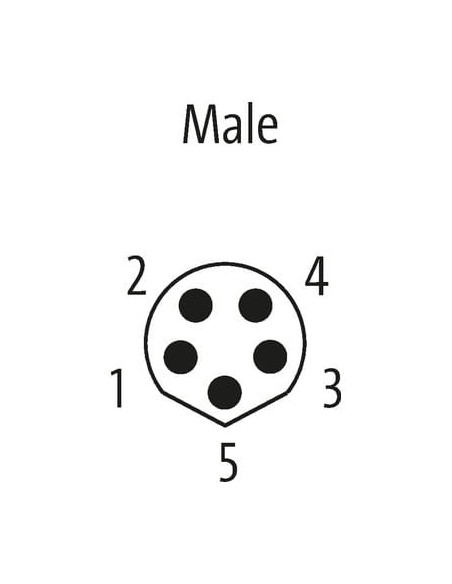

M8, 5-piny
Kodowanie B
z opaską kodującą
Uwaga: Mocowanie styków obracane do 180°!
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka złącza śrubowego | nickel plated |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czarny, niebieski, szary |
General data | Cable
| Identyfikacja przewodu | 695 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires twisted |
| wire arrangement | , biały, czarny, niebieski, szary |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -25 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -10 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień gięcia (w ruchu) | 7,5 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s |

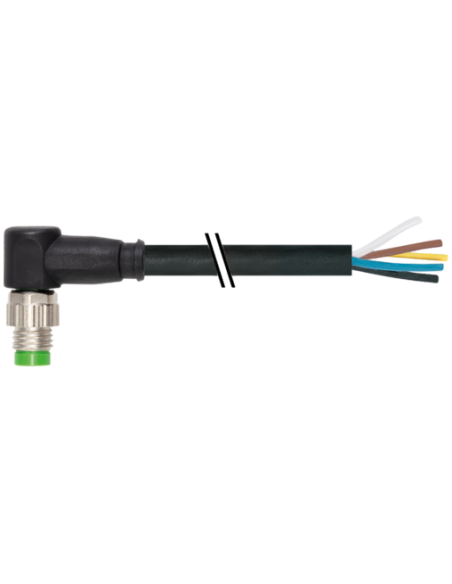

Złącze M8 męskie 90° na kabel z wolnym końcem – 5 pinów, kodowanie B, 1,5 m, PUR
Złącze M8 męskie 90° na kabel o długości 1,5 m to wysokiej jakości, wytrzymałe i uniwersalne rozwiązanie przeznaczone do profesjonalnych zastosowań przemysłowych. Produkt jest wyposażony w 5-pinowe wyprowadzenie kablowe, kodowanie typu B oraz przemyślaną konstrukcję, która umożliwia szybki i niezawodny montaż w ograniczonej przestrzeni.
Zastosowanie i możliwości złącza M8 5-pin z kątem 90°
Złącze typu M8 z kątowym wyjściem 90° doskonale sprawdza się przy podłączaniu czujników, siłowników czy urządzeń automatyki przemysłowej, wszędzie tam, gdzie ilość miejsca jest ograniczona, a niezawodność połączenia kluczowa. Dzięki klasie ochrony IP67 złącze gwarantuje wysoką odporność na pył i wilgoć, co umożliwia jego użytkowanie w trudnych warunkach przemysłowych, także w miejscach narażonych na kontakt z olejami czy chemikaliami.
Kluczowe cechy techniczne złącza M8 męskiego 90°, kabel PUR 1,5 m
- Budowa złącza: Męski, 5-pinowy wtyk M8 o kącie wyjścia 90°, kodowanie B
- Długość przewodu: 1,5 m, zakończony wolnym końcem (przygotowany do indywidualnego podłączenia)
- Materiał płaszcza kabla: PUR, odporny na ścieranie, oleje i chemikalia
- Wytrzymałość mechaniczna: Odporność na promieniowanie gięcia i intensywne użytkowanie (nawet do 5 mln cykli w C-track)
- Stopień ochrony: IP67 – całkowita pyłoszczelność, ochrona przed chwilowym zanurzeniem
- Parametry elektryczne: Napięcie robocze do 30 V (AC/DC), prąd znamionowy do 4,8 A na żyłę
- Kolorystyka i oznaczenie żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), szary (GY)
- Trwałość styków: Pozłacane styki gwarantujące wieloletnie, niezawodne połączenie
- Zakres temperatur pracy: -25°C do +80°C, w ruchu od -10°C
Typowe zastosowania przewodu M8 5-pinowego
Złącze kątowe M8 90° z wolnym końcem doskonale sprawdza się w:
- Automatyzacji maszyn i linii produkcyjnych
- Podłączaniu czujników, enkoderów i elementów sygnalizacyjnych
- Budowie rozdzielni i szaf sterowniczych
- Zastosowaniach w robotyce, transporcie wewnętrznym i systemach bezpieczeństwa
- Aplikacjach wymagających dużej odporności na obciążenia mechaniczne i chemiczne
Stosowanie kabla z płaszczem PUR oraz wysokim stopniem ochrony IP67 sprawia, że przewód jest szczególnie chętnie wykorzystywany w środowiskach przemysłowych, gdzie istnieje ryzyko kontaktu z olejami, substancjami chemicznymi czy wodą.
Przewaga kabli M8 z kątem 90° – komfort i trwałość instalacji
Obrotowe mocowanie styków do 180° umożliwia łatwiejszy montaż przewodu w trudno dostępnych miejscach, zapewniając jednocześnie pewność i szczelność połączenia. Dzięki uniwersalnej konstrukcji złącze można stosować w nowych instalacjach oraz przy modernizacji już istniejących systemów.
Stosowanie tego typu złączy wpływa na wydłużenie trwałości instalacji, zapewnia wysoką niezawodność sygnałów oraz redukuje ryzyko awarii wynikających z uszkodzeń mechanicznych lub przenikania zanieczyszczeń.
