Męski 90°
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

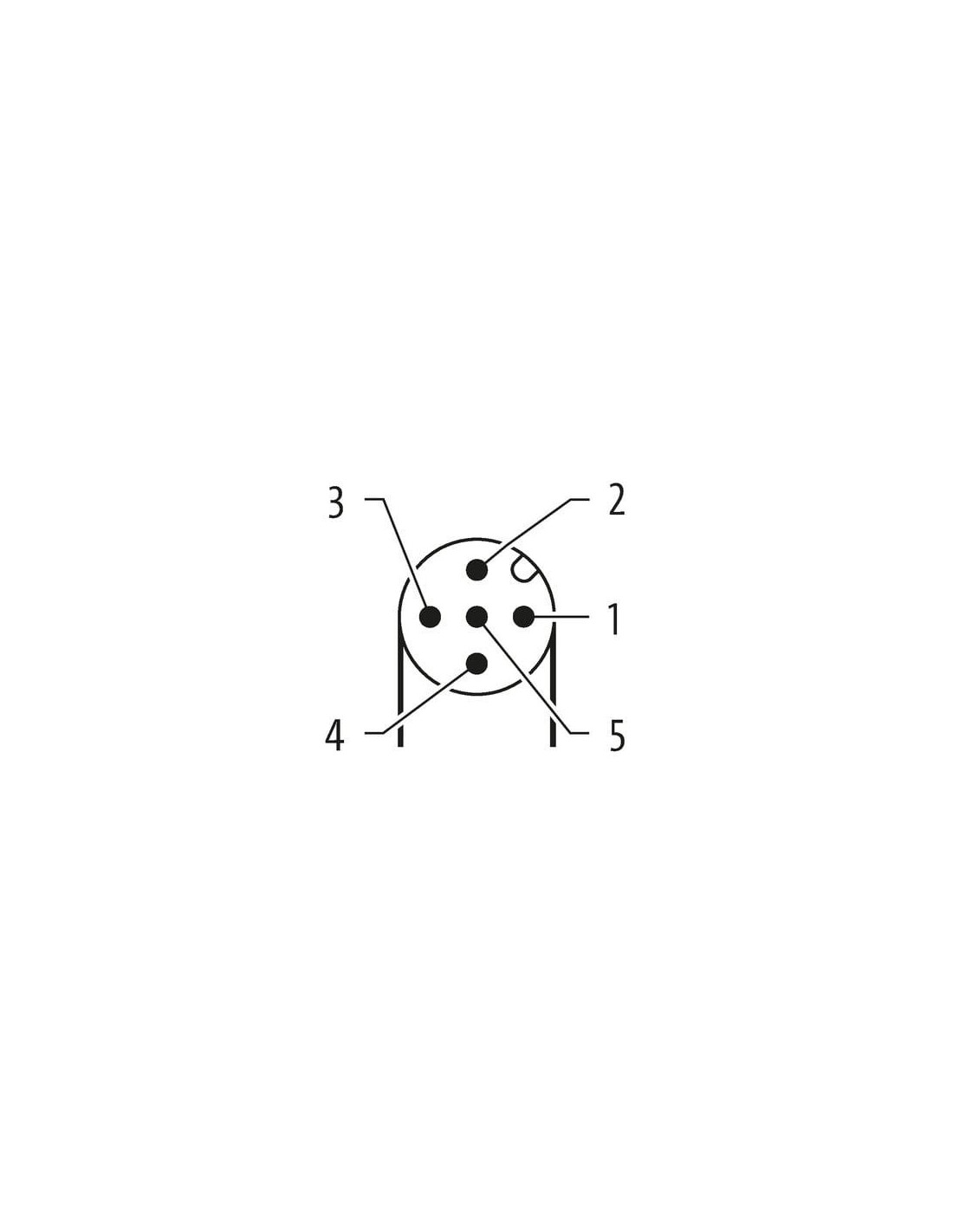

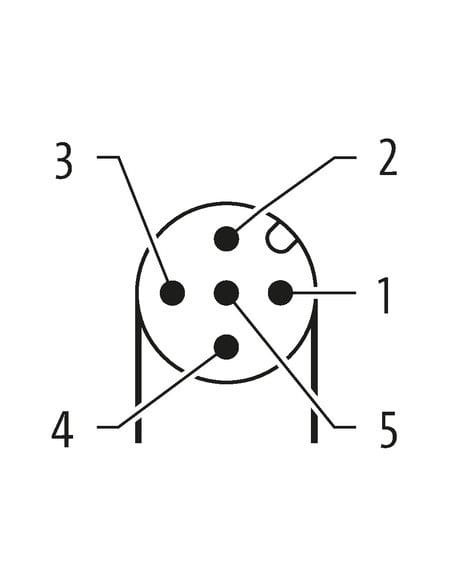

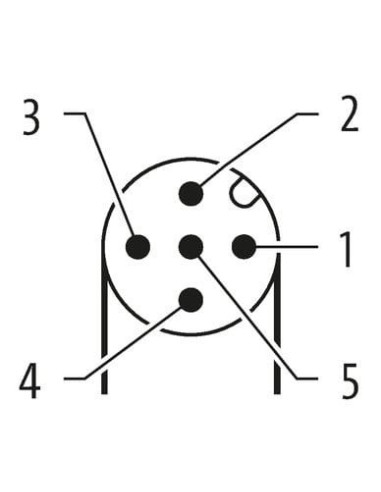

| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze kątowe M12 męskie 5-pinowe na kabel – 7000-12121-2152500
Męskie złącze M12 90° na kabel z 5 pinami, kod produktu 7000-12121-2152500, to niezawodny element łączeniowy przeznaczony do zastosowań przemysłowych i automatyki. Złącze zostało zaprojektowane specjalnie do połączeń wymagających zapewnienia wysokiej szczelności, odporności na wibracje oraz bezpieczeństwa transmisji sygnałów i zasilania.
Zalety oraz zastosowanie złącza kątowego M12
Złącze kątowe M12 męskie doskonale sprawdza się w środowiskach przemysłowych, gdzie wymagane są połączenia odporne na kurz, wilgoć oraz działanie mediów chemicznych i olejów. Produkt idealnie nadaje się do:
- Połączeń sygnałowych i zasilających w automatyce przemysłowej
- Instalacji maszyn i urządzeń wymagających niezawodnych złączy
- Systemów transportu i logistyki
- Wykorzystania w trudnych warunkach środowiskowych, np. w halach produkcyjnych, magazynach, na liniach produkcyjnych
- Nowoczesnych aplikacji IoT i przemysłu 4.0, gdzie niezawodność i łatwość montażu są kluczowe
Montaż złącza wykonywany jest poprzez nakręcenie na gwint M12 x 1, co gwarantuje solidne i szybkie połączenie.
Budowa i właściwości złącza M12 męskiego 90°
Złącze posiada kątowe wyprowadzenie kabla, dzięki czemu umożliwia prowadzenie przewodów w ograniczonych przestrzeniach i ułatwia organizację okablowania w szafach sterowniczych oraz na maszynach. Konstrukcja zapewnia:
- 5 styków pozłacanych – zapewniających niski opór kontaktowy oraz wysoką odporność na korozję
- Obudowę z tworzywa sztucznego – odporną na promieniowanie UV, działanie czynników chemicznych i olejów
- Stopień ochrony IP65, IP66K, IP67 – pełna ochrona przed pyłem oraz strugami wody i zanurzeniem
- Możliwość indywidualnego docięcia kabla oraz zamówienia innych długości na życzenie
- Standard kodowania A – najpopularniejsze rozwiązanie dla sygnałów standardowych
- Opaskę kodującą gwarantującą poprawną identyfikację oraz szybki montaż
Parametry zastosowanego kabla
Do złącza fabrycznie zamocowany został kabel o długości 25 m i średnicy zewnętrznej 5,2 mm (PVC), wyposażony w 5 żył miedzianych (0,34 mm²), spełniających normy DIN VDE 0298-4 oraz IEC 60332-2-2. Kabel wyróżnia się:
- PVC płaszczem i izolacją – dobrą elastycznością i odpornością na czynniki mechaniczne
- Kolorem szarym, ułatwiającym identyfikację okablowania
- Oznaczeniami przewodów: brązowy, biały, niebieski, czarny, zielono-żółty (uziemienie)
- Podwyższoną odpornością na płomień, oleje i benzynę – idealny do zastosowań przemysłowych
Normy i bezpieczeństwo użytkowania
Produkt spełnia wymagania normy DIN EN 61076-2-101 dotyczącej złączy okrągłych przemysłowych, jak również uzyskał certyfikat cURus potwierdzający bezpieczeństwo użytkowania. Gwarantuje to niezawodne działanie nawet w trudnych warunkach środowiskowych i przemysłowych.
Męskie złącze M12 kątowe idealnie nadaje się do zastosowań w maszynach, liniach produkcyjnych i instalacjach przemysłowych, gdzie liczy się bezpieczeństwo, trwałość oraz niezawodność połączeń elektrycznych.
Typowe zastosowania złącza M12 męskiego kątowego na kabel
- Automatyka przemysłowa
- Robotyka i technika transportowa
- Systemy sterowania i bezpieczeństwa
- Maszyny pakujące, montażowe i produkcyjne
- Systemy pomiarowe, czujniki, wyłączniki krańcowe
Wybierając to złącze M12 kątowe męskie 5-pinowe, zyskasz pewność trwałości, łatwości montażu oraz zgodności z najbardziej wymagającymi standardami przemysłowymi.
