Żeński proste
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 15 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 234 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

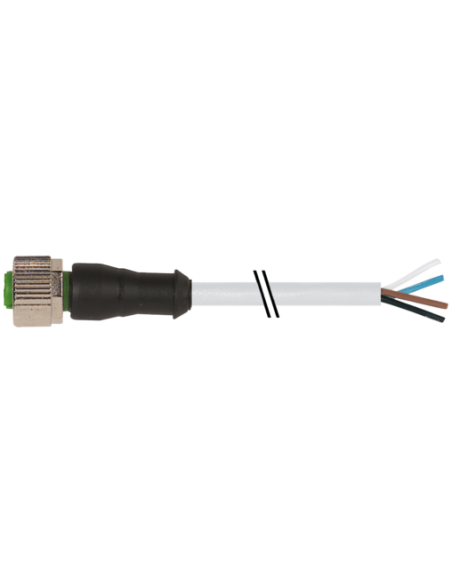

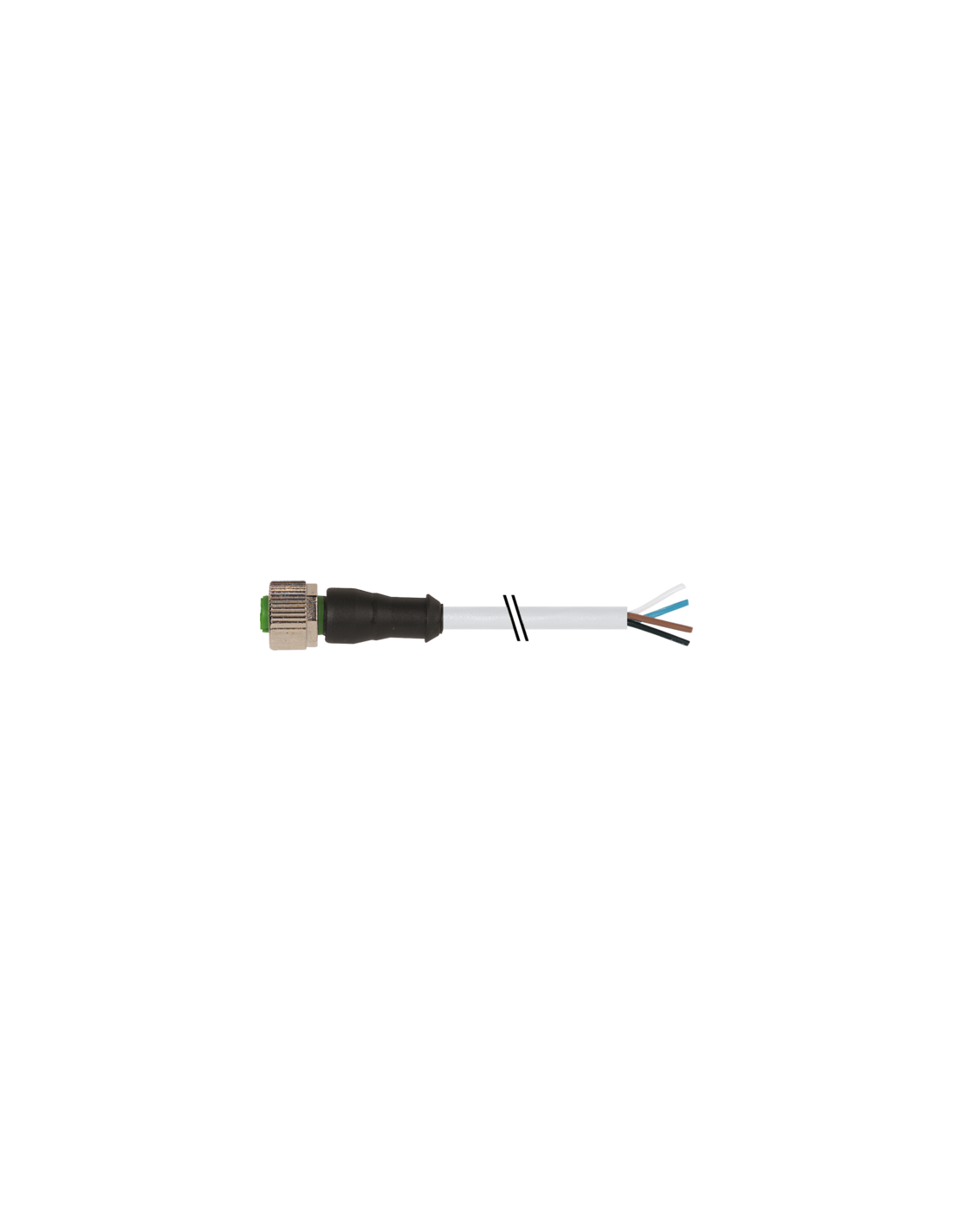

Konektor M12 żeński prosty z wolnym końcem kabla 15 m – 7000-12221-2341500
Konektor M12 żeński, prosty z wolnym kablem to rozwiązanie dedykowane przemysłowym aplikacjom automatyki, zapewniające pewne i trwałe połączenie w wymagających warunkach pracy. Złącze charakteryzuje się solidną konstrukcją oraz wysoką odpornością na czynniki zewnętrzne, co czyni je niezawodnym elementem w systemach sterowania, czujnikach, maszynach produkcyjnych oraz instalacjach transportowych.
Zastosowania konektora M12 z wolnym końcem kabla
Konektor M12 znajduje szerokie zastosowanie w:
- automatyce przemysłowej – połączenia czujników oraz elementów wykonawczych,
- robotyce oraz liniach produkcyjnych,
- maszynach i urządzeniach przemysłowych, gdzie wymagana jest szybka i łatwa konfiguracja okablowania,
- przemysłowych systemach sterowania,
- infrastrukturze przemysłowej o podwyższonych wymaganiach środowiskowych.
Charakterystyka techniczna konektora M12 żeńskiego 4-pinowego
Złącze M12 wyposażone jest w 4 pozłacane styki w układzie prostym, z kodowaniem typu A. Długość kabla wynosi 15 m, co ułatwia montaż nawet w dużych instalacjach. Rodzaj kabla to wytrzymały przewód w izolacji PUR, odporny na uszkodzenia mechaniczne, oleje, chemikalia oraz intensywne użytkowanie.
Odporność i wytrzymałość – złącze przygotowane na trudne warunki środowiskowe
Obudowa konektora wykonana jest z odpornego tworzywa sztucznego, zapewniając ochronę przed działaniem czynników atmosferycznych oraz substancji agresywnych. Złącze spełnia wymogi szczelności IP65, IP66K oraz IP67, co oznacza skuteczną odporność na pył, wilgoć i mycie pod ciśnieniem.
- zakres temperatury pracy: od -25°C do 85°C,
- obudowa odporna na płomień, oleje i benzyny,
- solidność połączenia gwarantowana przez przykręcany gwint M12 x 1.
Typowa konfiguracja oraz schemat połączeń
Wersja z wolnym końcem kabla daje pełną swobodę konfiguracji połączeń w szafach sterowniczych oraz rozdzielniach. Przewody są oznaczone kolorami: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – co ułatwia precyzyjną integrację urządzeń i pozwala uniknąć błędów instalacyjnych.
Zalety wyboru konektora M12 do instalacji przemysłowych
- Uniwersalność – kompatybilność z wieloma urządzeniami automatyki,
- Długa żywotność – odporność na setki tysięcy cykli zginania (C-track),
- Łatwość instalacji – wolny koniec kabla pozwala na dopasowanie do istniejących systemów,
- Bezpieczeństwo – wysoka klasa szczelności i wytrzymałości mechanicznej.
Podsumowanie – konektor M12 do wymagających aplikacji
Konektor M12 żeński, prosty z wolnym końcem kabla o długości 15 m to pewne i uniwersalne rozwiązanie dla instalacji przemysłowych, gdzie kluczowe znaczenie ma trwałość, odporność na warunki środowiskowe oraz elastyczność montażu. To idealny wybór do nowoczesnych systemów automatyki, zarówno w aplikacjach stacjonarnych, jak i ruchomych.
