Dostępny
Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 643 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

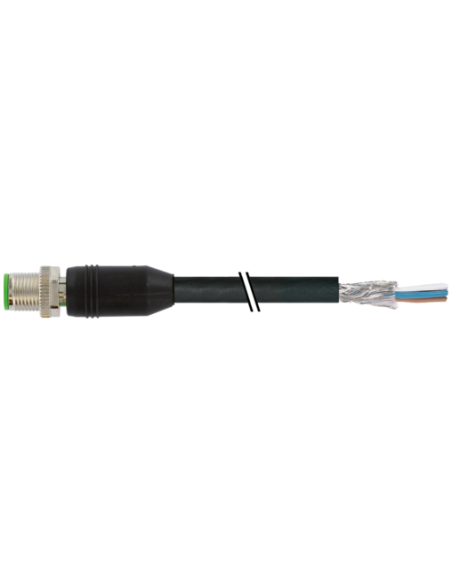

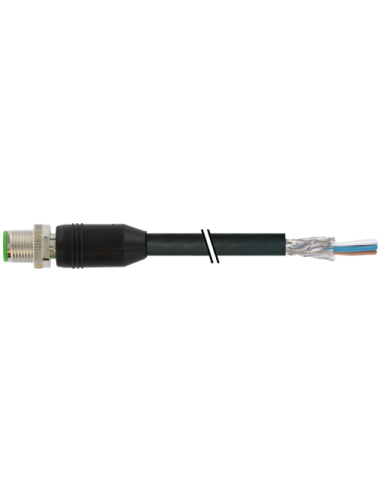

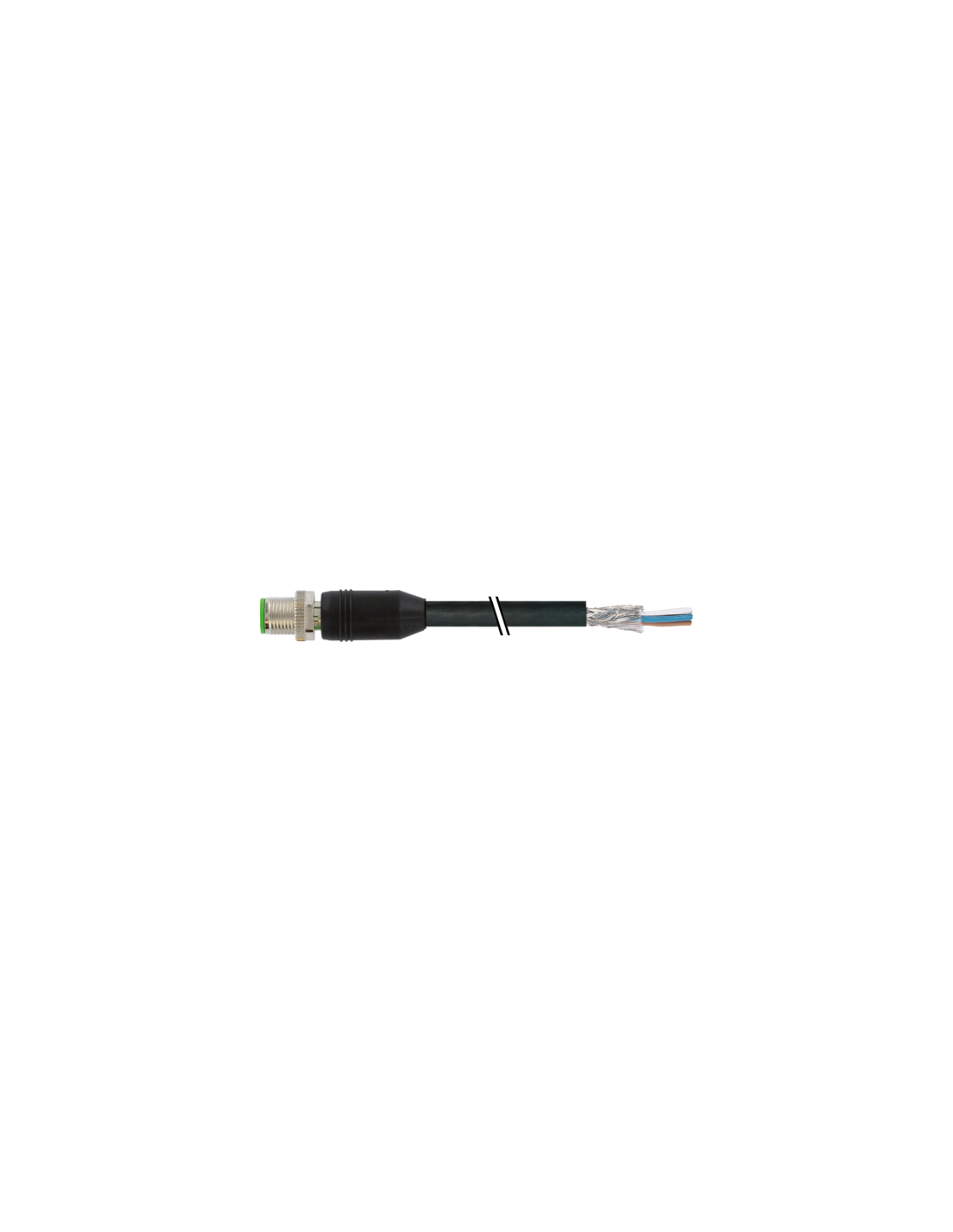

Złącze M12 5-pinowe ekranowane z kablem 5 m – 7000-13101-6430500
Złącze M12 z pięcioma pinami to uniwersalny i niezawodny element, wykorzystywany powszechnie w automatyce przemysłowej, technice pomiarowej oraz budowie maszyn. Model o kodzie 7000-13101-6430500 został wyposażony w ekranowany przewód o długości 5 metrów, co umożliwia łatwe podłączanie urządzeń na liniach produkcyjnych, w rozdzielniach oraz szafach sterowniczych.
Charakterystyka produktu – Złącze M12 do zastosowań przemysłowych
Złącza tego typu słyną z wysokiej trwałości oraz uniwersalności w zastosowaniach przemysłowych. Konstrukcja została wykonana z wysokiej jakości tworzywa sztucznego, odpornego na chemikalia i oleje. Dzięki temu złącze nadaje się do wymagających środowisk przemysłowych, a jego ekranowanie zapewnia optymalne zabezpieczenie przed zakłóceniami elektromagnetycznymi.
- Męski prosty konektor z opaską kodującą – gwarancja prostego i pewnego montażu
- Standard M12 zgodny z normą DIN EN 61076-2-101
- Pozłacane styki – niskie opory styków, zwiększona trwałość
- Klasa szczelności IP65, IP66K, IP67 – zabezpieczenie przed pyłem i wodą
- Kodowanie typu A – uniwersalny standard przemysłowy
- Kabel ekranowany – skuteczna ochrona sygnałów w zakłóconym otoczeniu
Bezpieczna i niezawodna transmisja sygnału
Złącze M12 5-pinowe gwarantuje pewne i bezpieczne przesyłanie sygnałów lub zasilania w instalacjach automatyki i robotyki. Ekranowana konstrukcja przewodu minimalizuje ryzyko wpływu zakłóceń elektromagnetycznych, co przekłada się na stabilność transmisji nawet w trudnych warunkach fabrycznych.
Zastosowanie złącza M12 z kablem ekranowanym
- Automatyka przemysłowa – podłączanie czujników, siłowników, wyłączników krańcowych
- Technika transportowa i magazynowa – kable sygnałowe do urządzeń mobilnych i stacjonarnych
- Budowa maszyn oraz rozdzielnice – szybki i trwały sposób łączenia elementów systemów sterowania
- Systemy pomiarowe oraz kontrolno-pomiarowe
- Infrastruktura energetyczna i przemysł spożywczy – odporność na środki chemiczne i oleje umożliwia zastosowanie w branżach o podwyższonych wymaganiach higienicznych i chemicznych
Właściwości materiałowe i techniczne przewodu PUR
Kabel PUR zastosowany w tym złączu zapewnia nie tylko elastyczność, ale również wysoką odporność na ścieranie, promieniowanie UV, oleje, płyny chłodzące oraz różnorodne chemikalia. Dzięki temu jest to produkt do użytku zarówno wewnętrznego, jak i zewnętrznego, nawet w środowiskach narażonych na czynniki atmosferyczne.
Ekran w postaci oplotu miedzianego (ocynowanego) oraz system dodatkowego zabezpieczenia przeciwwstrząsowego podnoszą bezpieczeństwo instalacji i chronią delikatne sygnały transmisyjne.
Kompatybilność i prostota montażu
Złącze M12 A-kodowane jest w pełni kompatybilne ze standardami przemysłowymi, co pozwala na integrację z szeroką gamą urządzeń automatyki. Prosty montaż „włożyć i przykręcić” umożliwia szybkie uruchomienie instalacji bez potrzeby specjalistycznych narzędzi. Odpowiedni moment dokręcenia 0,6 Nm zapewnia niezawodność i szczelność połączenia.

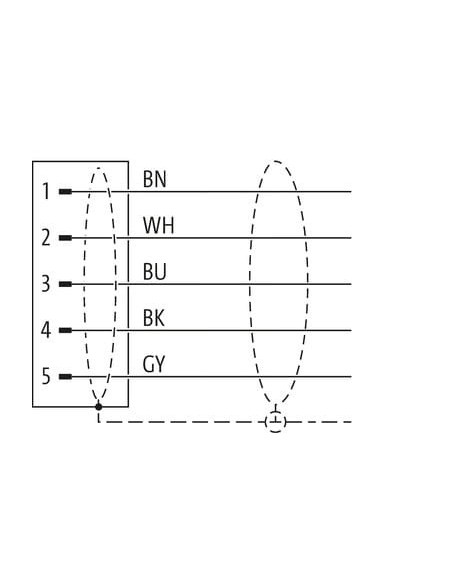

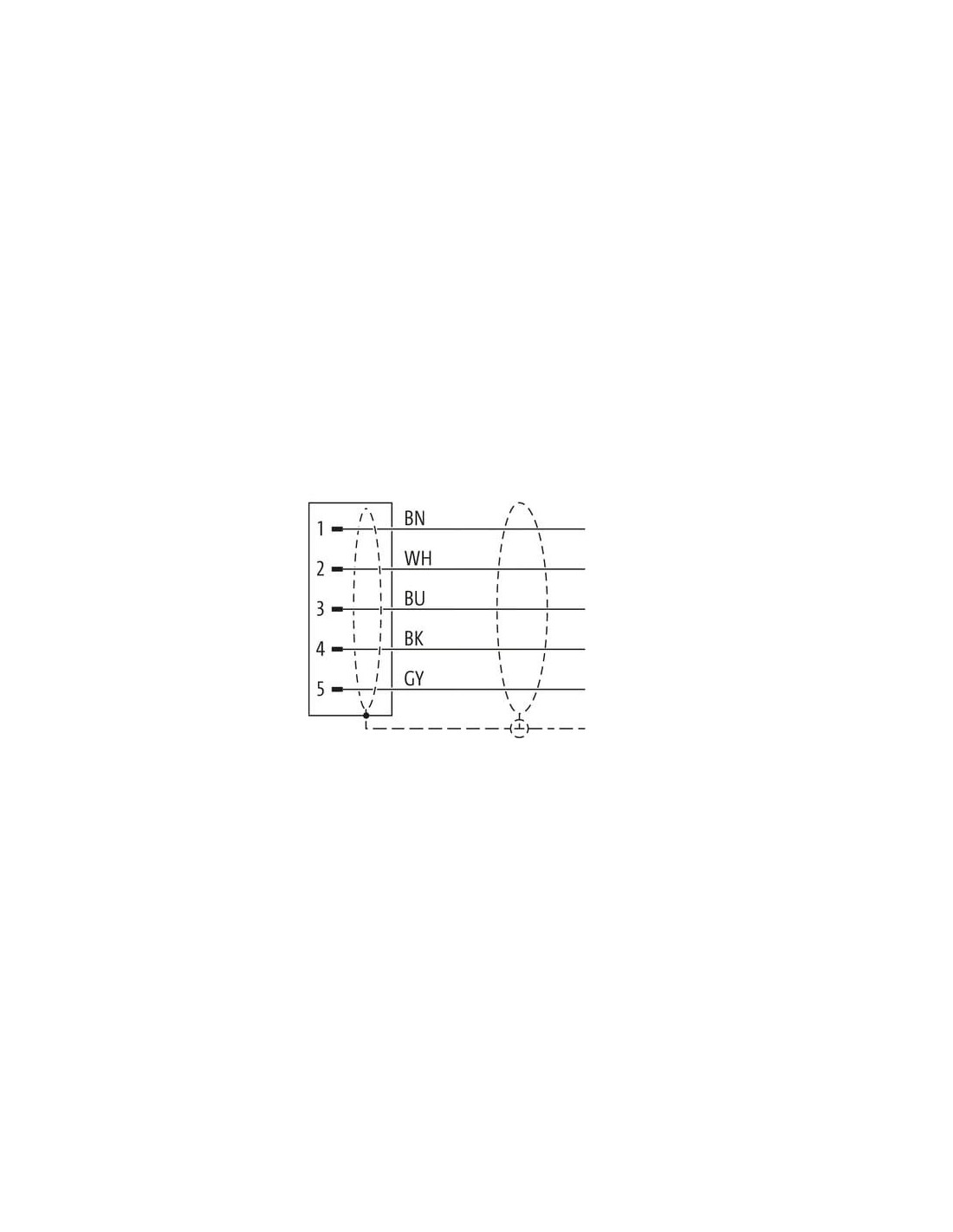

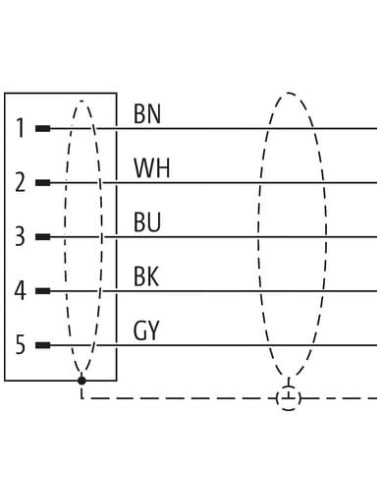

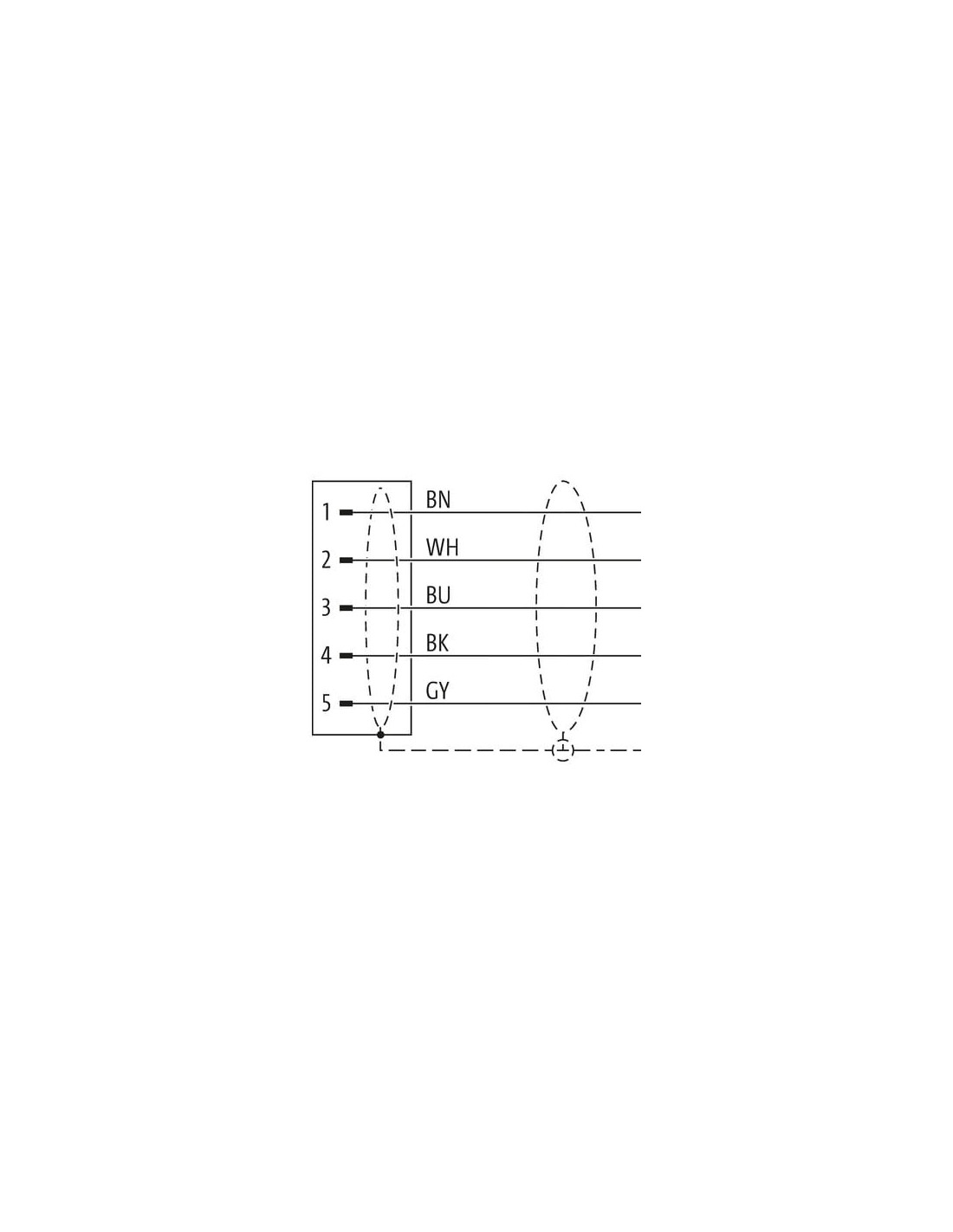

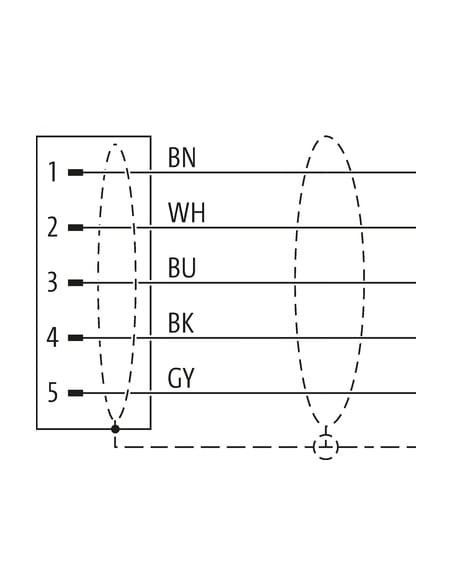

Typowe podłączenia elektryczne
Standardowa numeracja pinów oraz kolory przewodów pozwalają na bezproblemowe oznaczenie funkcji i szybkie podłączenie zgodnie z wymaganiami konkretnej aplikacji – zarówno w rozwiązaniach z wolnym końcem, jak i do podłączenia do innych złączy systemowych.
- Maksymalne napięcie robocze: 60 V AC/DC (zgodnie z UL: 30 V)
- Maksymalny prąd na styk: 4 A
- Przewód: 5 x 0,34 mm², izolacja PP, płaszcz PUR
Dlaczego warto wybrać złącze M12?
Wysoka jakość wykonania, szeroka kompatybilność oraz odporność na trudne warunki pracy czynią to złącze idealnym wyborem dla wymagających zastosowań przemysłowych. Doskonale sprawdzi się zarówno w aplikacjach stacjonarnych, jak i ruchomych, gdzie liczy się niezawodność, trwałość oraz pewność transmisji sygnału.
