Żeński kątowe
M8, 8-pinów
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | TPU |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP67 |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
| Cykle wtykowe min. | 100 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3/2 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Materiał uszczelka | FPM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -30 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 696 |
| Kolor izolacji | czarny |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Filler twisted |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -15 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 6 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Prędkość ruchu (C-track) | 5 m/s |

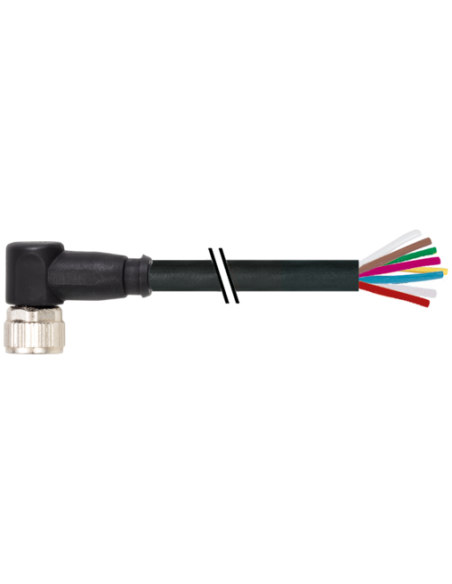

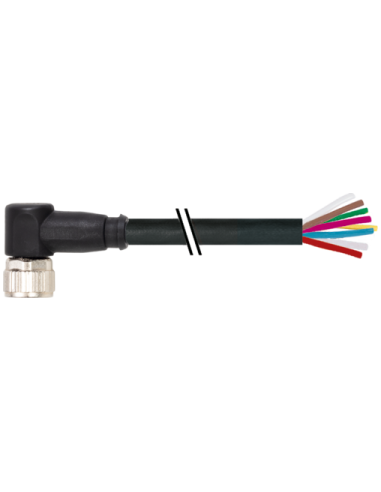

Złącze M8 żeńskie kątowe 90° do kabla 8-pin 7,5 m – Przewód sterowniczy przemysłowy
M8 żeński kątowy 8-pin do kabla o długości 7,5 m to specjalistyczny przewód złączeniowy przeznaczony do automatyki przemysłowej, systemów sterowania oraz aplikacji wymagających niezawodnego i elastycznego połączenia sygnałowego.
Budowa i najwyższa odporność – Złącze M8 IP67 kątowe
Solidna konstrukcja – obudowa wykonana z wytrzymałego tworzywa sztucznego oraz specjalna powłoka styków (pozłacane styki) zapewniają odporność na działanie czynników chemicznych i olejów. Metalowa blokada oraz elementy gwintowane wykonane są z cynku (odlewy ciśnieniowe), co zwiększa ochronę mechaniczną.
Stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie. Złącze nadaje się do pracy w wymagającym środowisku przemysłowym.
Zastosowanie – Typowe obszary wykorzystania przewodu M8 8-pin
- Automatyka przemysłowa – połączenia czujników, siłowników i urządzeń peryferyjnych.
- Maszyny pakujące i linie produkcyjne – przesył sygnałów oraz zasilania.
- Robotyka – elastyczne, odporne na zginanie przewody do ruchomych komponentów.
- Sterowniki PLC – szybkie i trwałe połączenia w szafach sterowniczych.
- Aplikacje z dynamicznym ruchem przewodów – wysoka odporność na cykle zginania (do 2 milionów cykli).
Kluczowe zalety produktu – Elastyczność i długotrwałe użytkowanie
- Kątowa konstrukcja 90° umożliwia instalację w miejscach o ograniczonej przestrzeni.
- Osiem oznaczonych kolorystycznie żył ułatwia prawidłową identyfikację i montaż – standardowe oznaczenia WH, BN, GN, YE, GY, PK, BU, RD.
- Kabel o długości 7,5 metra wykonany w powłoce PUR, odporny na ścieranie, oleje i płomień (spełnia normy IEC 60332-2-2 oraz UL 1581).
- Szeroki zakres temperatur pracy: od -30°C do +80°C (praca ciągła), dedykowany do pracy w zmiennych warunkach środowiskowych.
- Zabezpieczenie przeciwwstrząsowe oraz możliwość stosowania w aplikacjach ruchomych (tor poprowadzenia kabli, C-track).
- Certyfikaty zgodności i normy międzynarodowe – DIN EN 61076-2-104 (M8), DIN EN 60811-404.
Złącze M8 do automatyki – Uniwersalność i bezpieczeństwo
Odpowiednio dobrany do aplikacji kabel M8 o 8 żyłach zapewnia nie tylko wysoką jakość transmisji sygnału i zasilania, ale także niezawodne użytkowanie przez długi czas. Złączka pozbawiona diody LED ułatwia łączenie w miejscach o ograniczonej przestrzeni bez ryzyka uszkodzenia elektroniki.
Gniazdo M8 kątowe w połączeniu z elastycznym kablem PUR sprawdzi się w szerokim spektrum zastosowań – od produkcji maszyn, przez budowę instalacji przemysłowych, aż po zastosowania mobilne.
Wymiary i schemat pinów – Prosty montaż i integracja

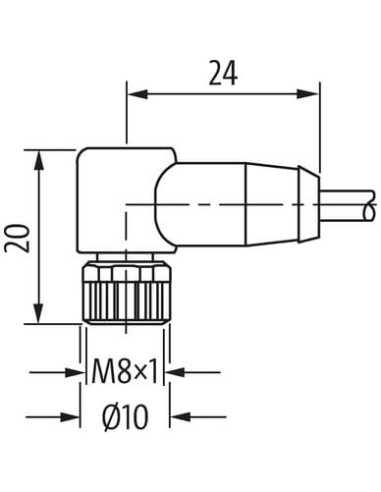

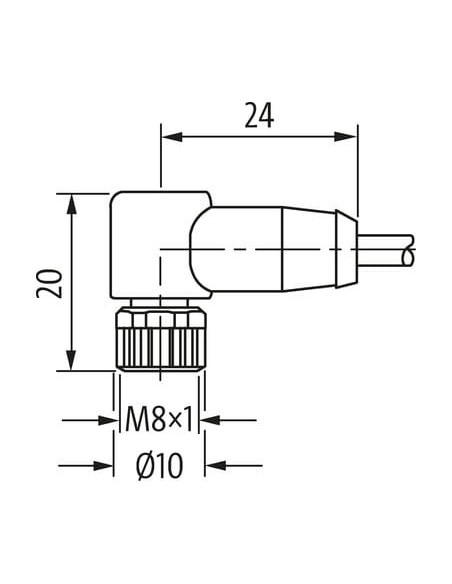

- Wymiary złącza: 24 x 20 mm.
- Gwint: M8 x 1 mm, średnica główki 10 mm.

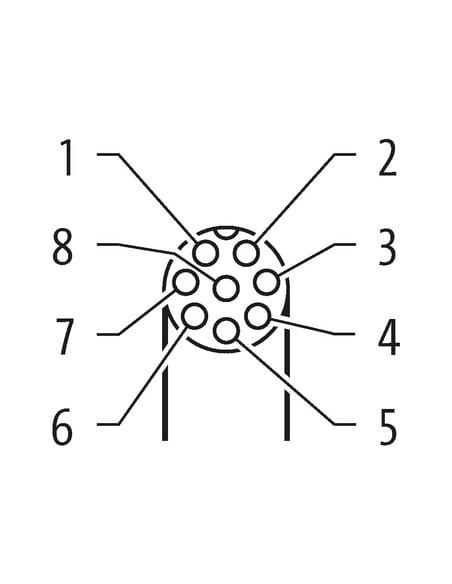

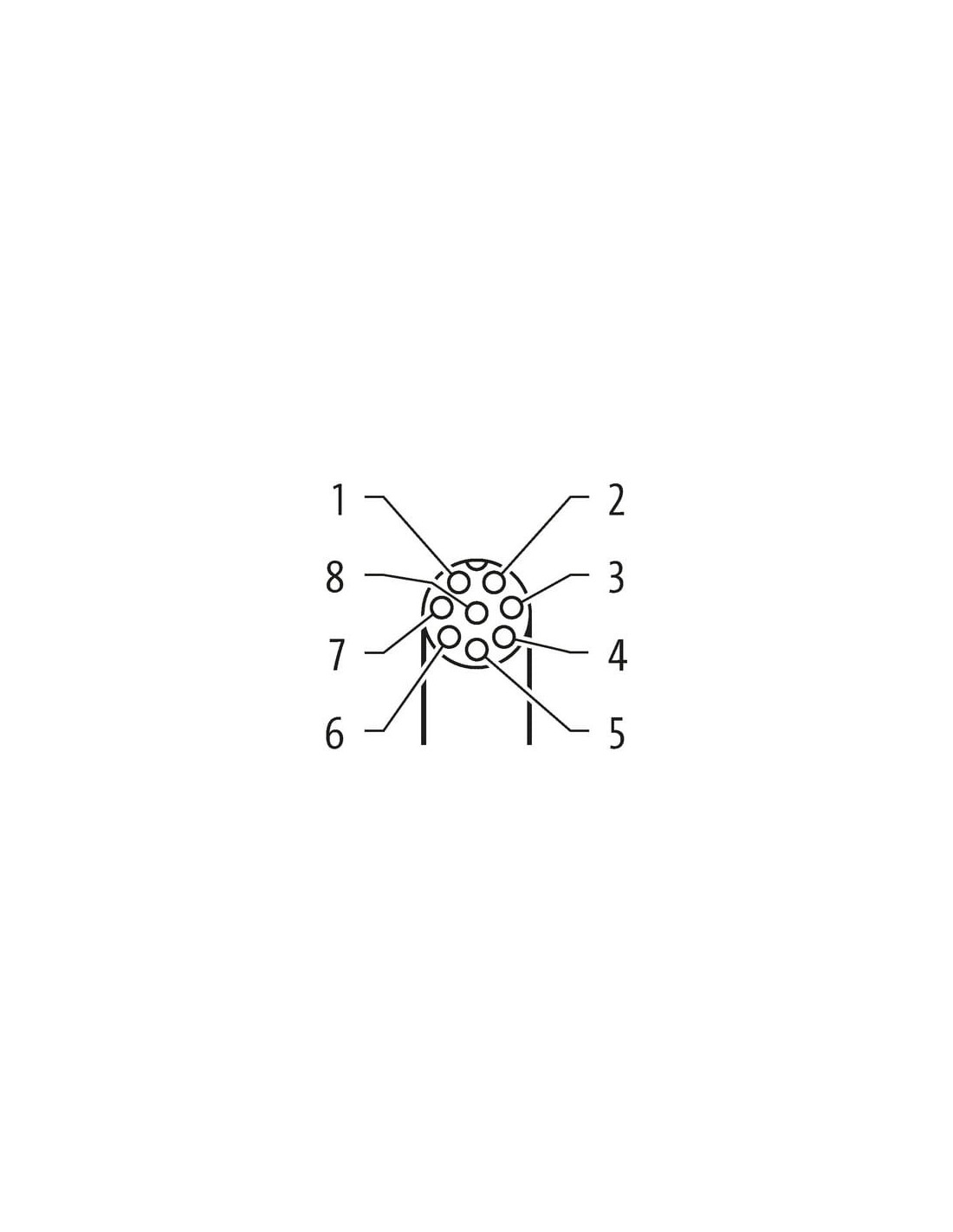

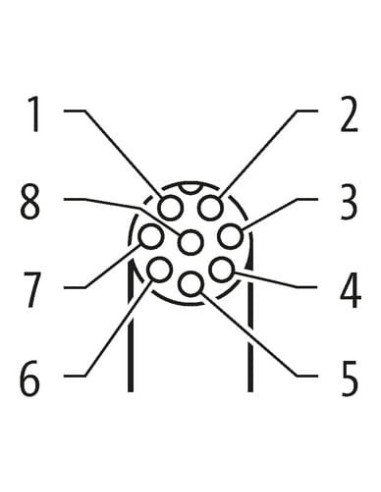

- Przyporządkowanie kolorów żył do numerów pinów zgodnie z uniwersalnym standardem dla złącz przemysłowych (patrz grafika przyporządkowania pinów).
Dzięki zastosowaniu standardowego kodowania A, przewód można łatwo dopasować do większości urządzeń dostępnych na rynku.
