F&B

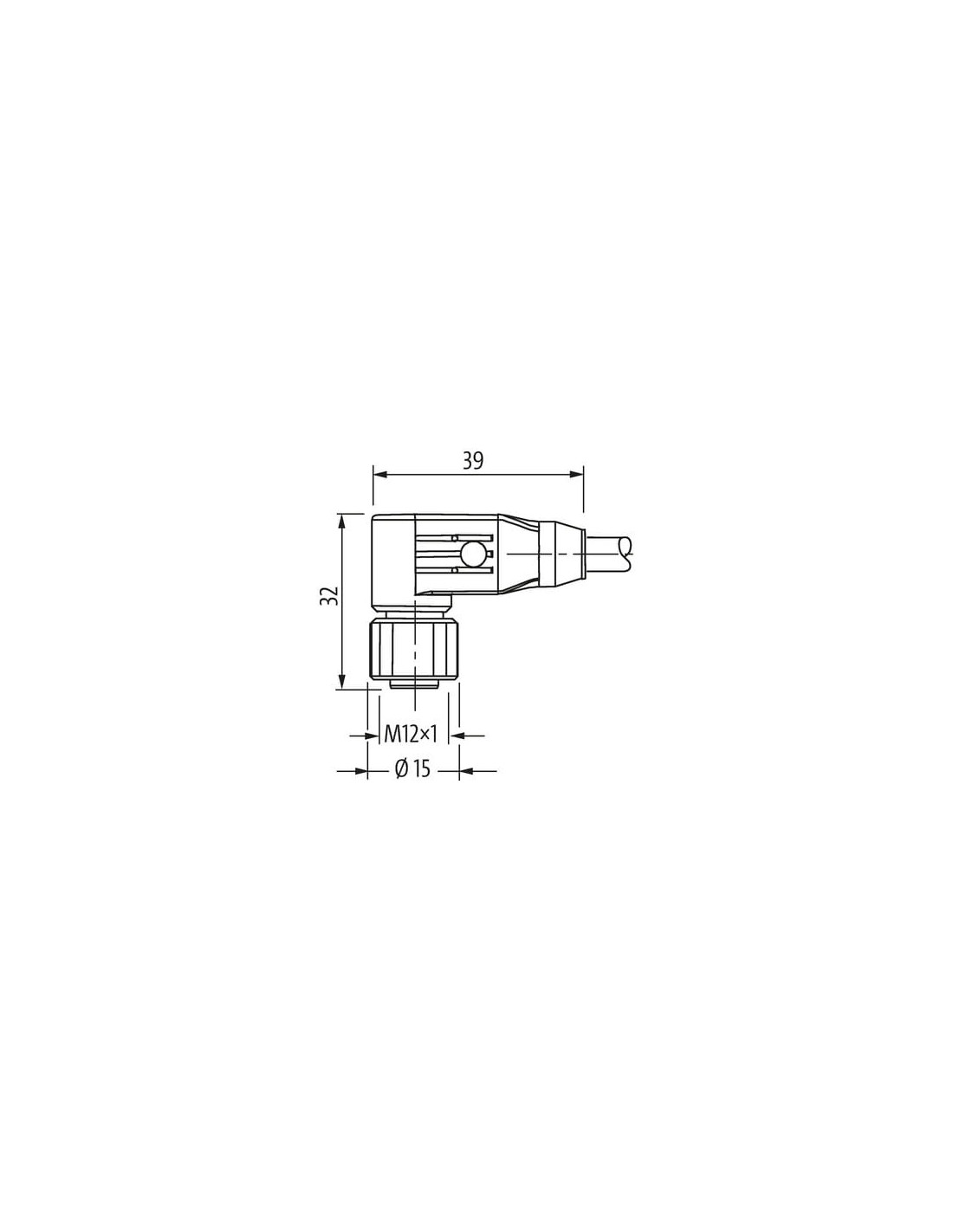

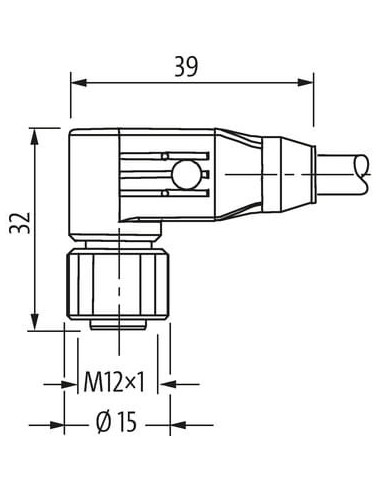

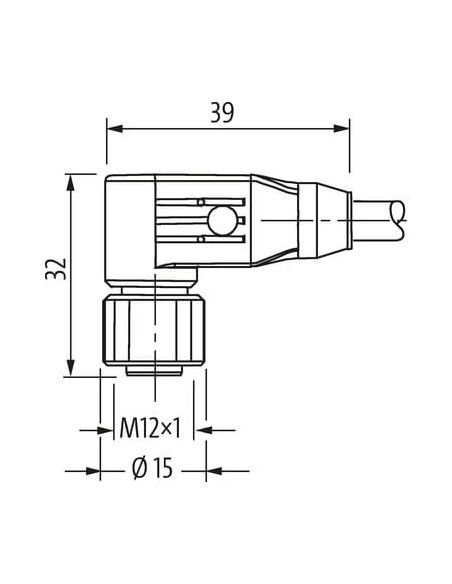

Żeński kątowe
M12, 4-piny
Kodowanie A
Stal szlachetna 1.4404 (V4A)
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Materiał uszczelka | PUR |
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

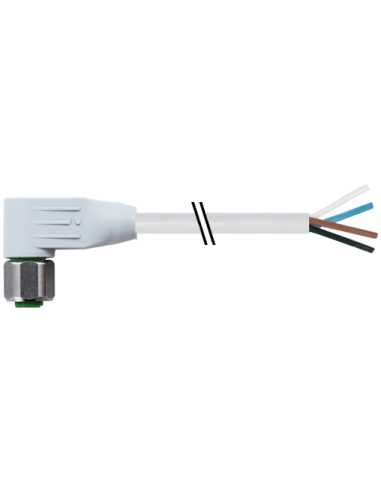

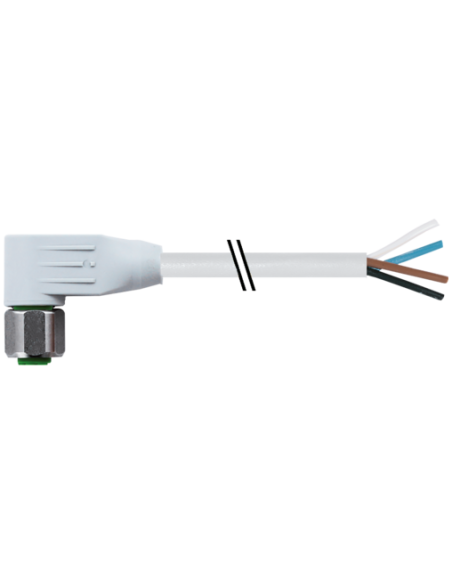

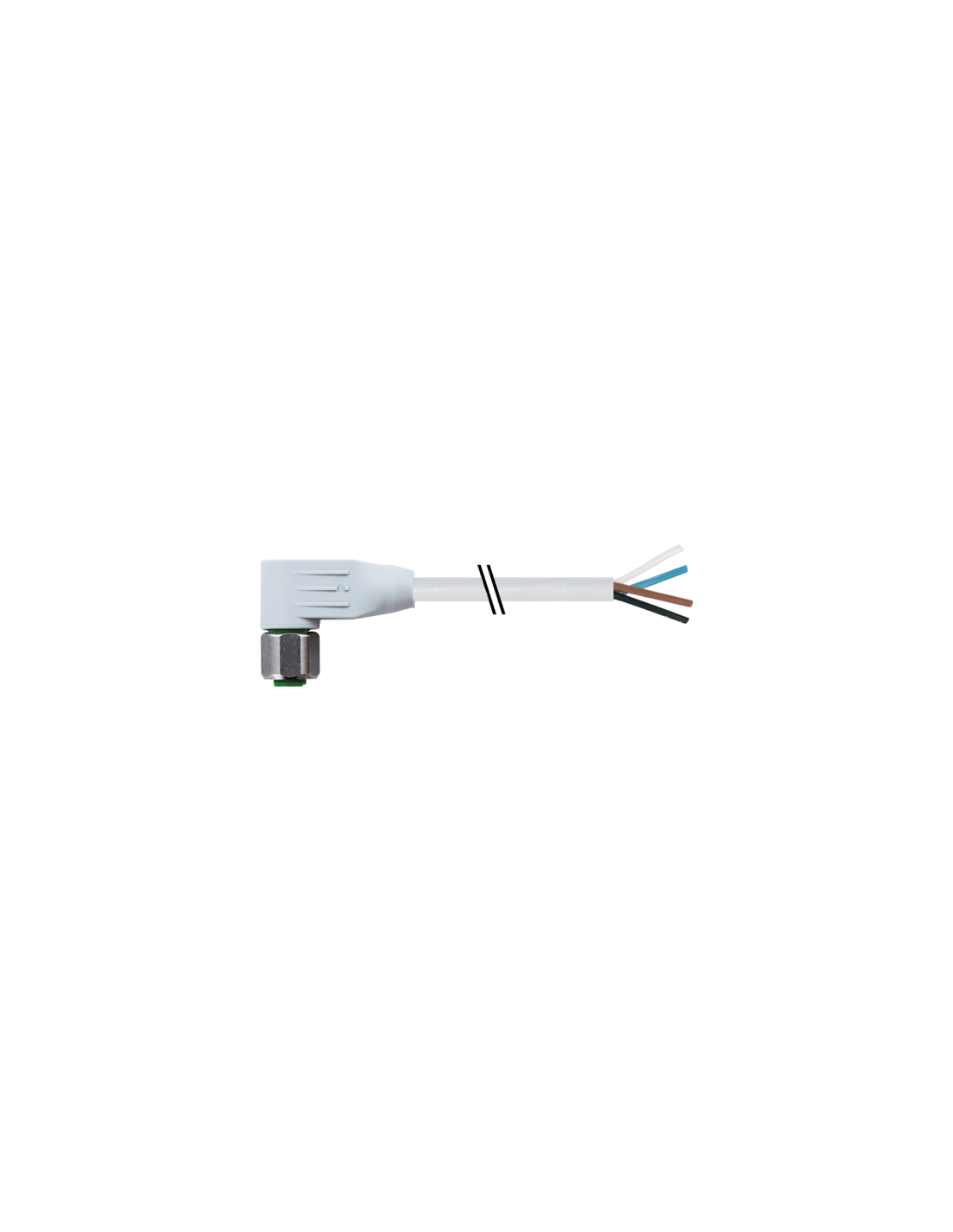

Kabel kątowy żeński M12 4-pin 90° do automatyki przemysłowej – 10 m, kod 7014-13261-2011000
Kabel żeński M12 z kątowym wtykiem 90° o długości 10 m to wysokiej jakości przewód przeznaczony do zastosowań w automatyce przemysłowej, maszynach, liniach produkcyjnych oraz systemach sterowania i monitoringu. Wyposażony w czteropinowe złącze M12, kodowanie A oraz przewód ekranowany, zapewnia niezawodne połączenie sygnałowe oraz zasilające w wymagających warunkach środowiskowych.
Zastosowania kabla M12 w automatyce i przemyśle spożywczym
Kabel M12 żeński kątowy dedykowany jest do pracy z czujnikami, siłownikami, urządzeniami wykonawczymi oraz systemami I/O w szeroko pojętym przemyśle. Złącza M12 gwarantują niezawodną transmisję sygnałów w aplikacjach o wysokich wymaganiach dotyczących szczelności, odporności na zanieczyszczenia oraz oddziaływania chemiczne. Doskonale sprawdza się również w przemyśle spożywczym i farmaceutycznym dzięki zastosowaniu komponentów z odpornej na korozję stali nierdzewnej 1.4404 (V4A) oraz odporności chemicznej materiałów obudowy.
Najważniejsze cechy kabla żeńskiego M12 90°
- Kątowe złącze żeńskie M12 4-pin (90°) z kodowaniem A – ułatwia podłączanie w miejscach o ograniczonej przestrzeni montażowej.
- Długość kabla: 10 metrów – idealny do instalacji wymagających większych dystansów między czujnikiem a szafą sterowniczą.
- Stopień ochrony IP65 / IP67 / IP68 – sprawdzi się w środowiskach narażonych na wilgoć, pył oraz okresowe zalania.
- Ekranowany przewód – zapewnia odporność na zakłócenia elektromagnetyczne oraz stabilną transmisję sygnału.
- Izolacja i płaszcz PVC – odporne na uszkodzenia mechaniczne, działanie olejów, płomieni, benzyny oraz środków chemicznych.
- Pozłacane styki – gwarancja długiego czasu pracy i niskiej rezystancji stykowej.
- Solidny system mocowania na gwincie M12 x 1 z antywibracyjnym zabezpieczeniem.
- Brak diody LED – przewód przeznaczony wyłącznie do zadań przesyłowych lub zasilających.
Budowa i materiały odporne na warunki przemysłowe
Obudowa złącza została wykonana z tworzywa sztucznego o podwyższonej odporności chemicznej, a stal szlachetna 1.4404 (V4A) zabezpiecza złącze przed korozją i uszkodzeniami mechanicznymi. Uszczelki z PUR oraz płaszcz kabla z PVC pozwalają na zastosowanie nawet w przypadku podwyższonego ryzyka kontaktu z agresywnymi mediami przemysłowymi.
Właściwości elektryczne i mechaniczne
- Prąd roboczy na styk: do 4 A oraz maksymalne napięcie do 60 V dla styków złącza.
- Czteroprzewodowa skrętka o przekroju 0,34 mm² – elastyczność instalacji i niski opór elektryczny.
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
- Wytrzymałość na temperatury: praca stała w zakresie od -30°C do +80°C dla kabla oraz od -25°C do +85°C dla złącza.
- Odporność na promieniowanie UV, płomienie i oleje – spełnia normy UL 1581 oraz IEC 60332-2-2.
Typowe zastosowania kabla żeńskiego M12 kątowego
- Podłączanie czujników, siłowników i urządzeń wykonawczych w instalacjach przemysłowych.
- Automatyka procesowa w branży spożywczej, farmaceutycznej oraz chemicznej.
- Transmisja sygnałów w zautomatyzowanych liniach produkcyjnych.
- Zabezpieczanie połączeń w maszynach narażonych na trudne warunki środowiskowe.
- Tworzenie rozdzielnic i paneli sterujących.
Kabel M12 żeński kątowy to niezawodne i uniwersalne rozwiązanie do nowoczesnych aplikacji przemysłowych wymagających wysokiego poziomu szczelności, odporności chemicznej oraz trwałości połączenia.
