Żeński proste

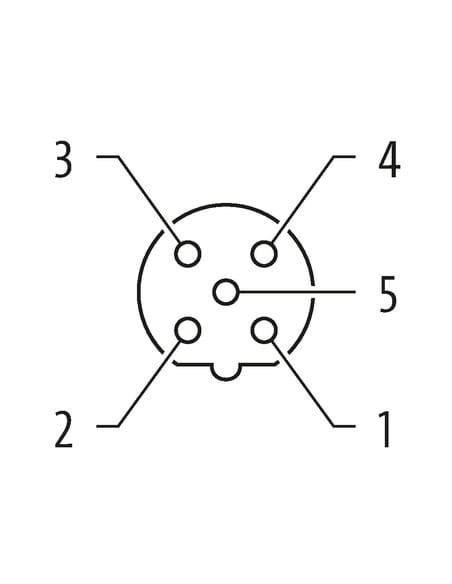

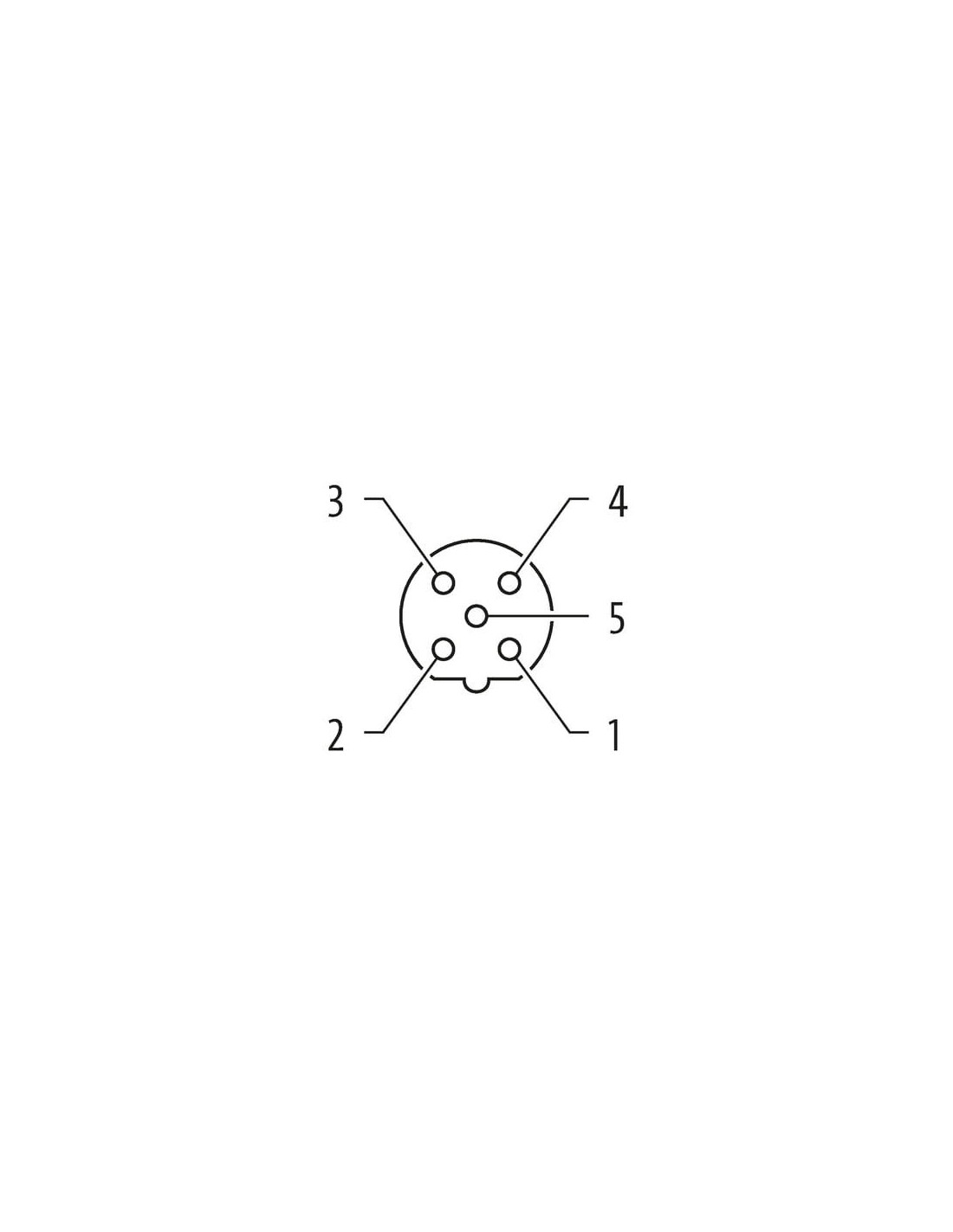

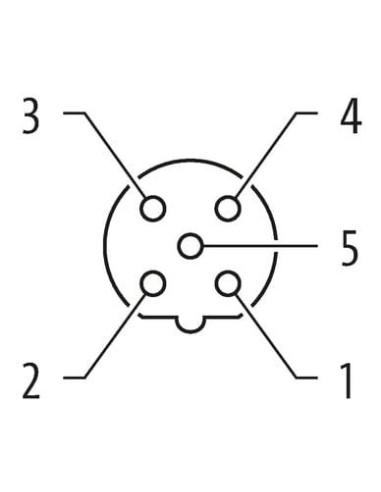

M12, 5-piny
Kodowanie B
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | B |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 635 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze kablowe M12 żeńskie 0° B kodowane – 7000-14381-6351000
Przemysłowe złącze M12 typu żeńskiego to wysokiej jakości komponent przeznaczony do realizacji połączeń elektrycznych w wymagających aplikacjach automatyki przemysłowej. Model o kodzie 7000-14381-6351000 charakteryzuje się wytrzymałością i niezawodnością, dzięki czemu doskonale sprawdza się w środowiskach narażonych na intensywną eksploatację oraz działanie czynników chemicznych i mechanicznych.
Dane techniczne i budowa złącza M12 B-kodowanego
Złącze posiada 5 styków z powłoką pozłacaną, co gwarantuje wysoką przewodność sygnału i minimalizuje ryzyko korozji. Konstrukcja obejmuje prosty kąt odejścia kabla, co umożliwia wygodną instalację nawet w ciasnych przestrzeniach paneli sterujących czy maszyn.
- Gwint – M12 x 1
- Kodowanie – B-kodowane, idealne do systemów przesyłu sygnałów sieciowych
- Długość przewodu – 10 metrów
- Klasa szczelności – IP65, IP66K, IP67 (gwarancja ochrony przed wodą i pyłem)
- Materiał płaszcza kabla – PUR, odporne na ścieranie, oleje i promieniowanie UV
- Kolorystyka przewodów – oznaczenie żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK), zielono-żółty (GN YE)
Obudowa złącza wykonana jest z trwałego tworzywa sztucznego, a elementy blokujące ze stopu cynkowego pokrytego niklem, co gwarantuje długotrwałość złącza przy intensywnym użytkowaniu.
Typowe zastosowanie przewodu zakończonego złączem M12 żeńskim
Złącze M12 B-kodowane jest standardem branżowym w systemach automatyki przemysłowej, robotyki, budowy maszyn oraz w instalacjach sieciowych wymagających niezawodnych i szybkich połączeń. Stosowane m.in. do:
- Łączenia modułów I/O oraz systemów czujników z magistralami przemysłowymi
- Zasilania i transmisji sygnału w maszynach produkcyjnych
- Połączeń w rozdzielniach sterowniczych i skrzynkach przyłączeniowych
- Automatycznych linii produkcyjnych oraz systemów transportowych
- W aplikacjach, gdzie wymagany jest wysoki stopień ochrony przed czynnikami zewnętrznymi
Dzięki odporności na działanie agresywnych substancji oraz szerokiemu zakresowi temperatur pracy (-25°C do +85°C dla złącza, do -40°C ... +90°C dla przewodu) złącze to znajduje zastosowanie także na zewnątrz, w przemyśle spożywczym czy motoryzacyjnym.
Najważniejsze zalety złącza M12 żeńskiego B-kodowanego
- Uniwersalność – kompatybilność z większością systemów automatyki i urządzeniami przemysłowymi
- Trwałość i niezawodność – odporność na wibracje, wodę, pył i substancje chemiczne
- Bezpieczna instalacja – łatwy montaż oraz pewne połączenie dzięki radełkowanej nakrętce
- Zgodność z normami – spełnia normę DIN EN 61076-2-101 (M12), gwarantując precyzyjne i trwałe połączenia
- Wysoka jakość materiałów – przewód PUR, styki pozłacane, solidna konstrukcja mechaniczna
Podsumowanie – Złącze M12 proste żeńskie, B-kodowane
Wybór złącza M12 żeńskiego 0° B kodowanego umożliwia szybkie i niezawodne połączenie modułów automatyki oraz zapewnia długą żywotność instalacji nawet w trudnych warunkach. Uniwersalne zastosowanie, solidność wykonania i wysoka klasa ochrony czynią ten produkt niezastąpionym komponentem w profesjonalnych instalacjach przemysłowych.
