Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 011 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

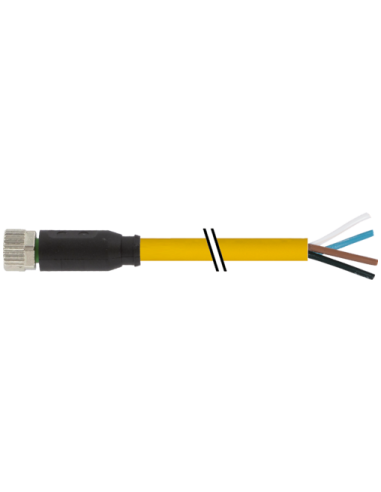

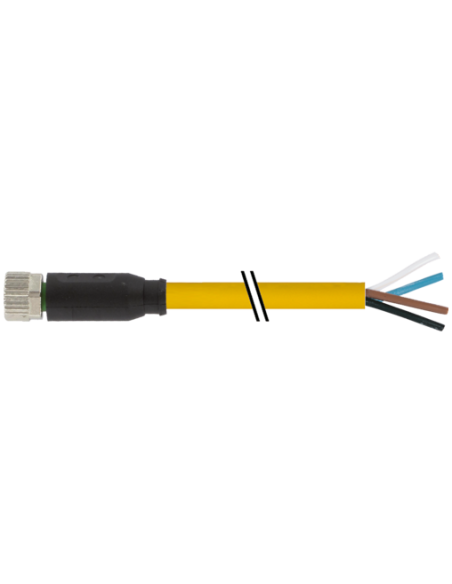

Konektor M8 żeński prosty z wolnym kablem – 7000-08061-0111000
Konektor M8 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie do zastosowań przemysłowych, automatyki oraz systemów sterowania. Wersja z 4 pinami oraz przewodem o solidnej jakości o długości 10 metrów umożliwia szybkie, bezpieczne i trwałe połączenie urządzeń w różnych środowiskach pracy.
Przemysłowe zastosowania konektora M8
Konektor M8 znajduje szerokie zastosowanie w automatyce przemysłowej, maszynach produkcyjnych, robotyce, systemach czujników oraz instalacjach sterujących. Dzięki standardowi M8 x 1 mm oraz 4-polowej konstrukcji spełnia wymagania zarówno prostych, jak i bardziej zaawansowanych aplikacji.
- Połączenia czujników oraz elementów wykonawczych (siłowniki, zawory)
- Montaż w szafach sterowniczych i rozdzielnicach
- Instalacje automatyki budynkowej i systemów bezpieczeństwa
- Aplikacje, gdzie wymagane są kompaktowe i niezawodne złącza
Budowa i najważniejsze cechy konektora prostego M8
Złącze żeńskie proste zostało wykonane z wytrzymałego tworzywa PUR, zapewniającego odporność na chemikalia, oleje oraz najczęściej spotykane czynniki przemysłowe. Stosowanie przewodu o podwyższonej elastyczności oraz odporności mechanicznej gwarantuje długą żywotność nawet w trudnych warunkach pracy.
- Wysoki stopień ochrony – IP65, IP66K, IP67 (pełna odporność na kurz i wodę w przewidzianych warunkach montażowych)
- 4 pozłacane styki – zapewniają stabilny przesył sygnałów oraz chronią przed korozją
- Obudowa z tworzywa wzmacnianego, z radełkowaną nakrętką mocującą, ułatwiającą montaż
- Prosta konstrukcja wyjścia kablowego, ułatwiająca prowadzenie przewodów
- Standard kodowania A – kompatybilność z większością automatów i kontrolerów
Kabel sygnałowy 4-żyłowy do zastosowań przemysłowych
Kabel sygnałowy o długości 10 metrów, czteroprzewodowy, z kolorową izolacją, ułatwia właściwe podłączenie według standardów automatyki. Przewody oznaczone kolorami: brązowy (BN), biały (WH), niebieski (BU) i czarny (BK) – zgodnie z rysunkiem technicznym połączeń.
- Przewody skręcane: 0,25 mm², klasa 5
- Izolacja i płaszcz z PVC – odporność na promieniowanie UV, płomień i ścieranie
- Dobre właściwości giętkości i odporności na łamanie podczas instalacji
- Spełnia wymagania norm UL 1581, IEC 60332-2-2
Korzyści i zalety stosowania konektora M8 żeńskiego prostego
Uniwersalność i prostota montażu – szybkie przykręcenie oraz przygotowanie końcówki przewodu umożliwia zastosowanie w dowolnym projekcie, w którym liczy się czas i pewność połączenia.
Ochrona IP65/IP67 sprawia, że możliwy jest montaż również na zewnątrz oraz w warunkach narażenia na kurz i wilgoć.
Standaryzowany rozstaw pinów umożliwia wymienność z innymi złączami przemysłowymi.
Typowe zastosowania konektora 4-pinowego M8
- Automatyka przemysłowa
- Systemy czujników (np. optyczne, indukcyjne, pojemnościowe)
- Robotyka i linie produkcyjne
- Kontrola maszyn oraz systemy bezpieczeństwa
- Przemysł spożywczy, farmaceutyczny, logistyczny
Dzięki solidnemu wykonaniu, niezawodnej konstrukcji oraz pełnej zgodności ze standardami, złącze M8 żeńskie proste z wolnym kablem to idealny wybór do profesjonalnych zastosowań elektrotechnicznych i przemysłowych.
