M8 female, A-coded
6-piny, ekranowany
bez koszulek kablowych
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,2 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Mosiądz |
| Materiał | TPU |

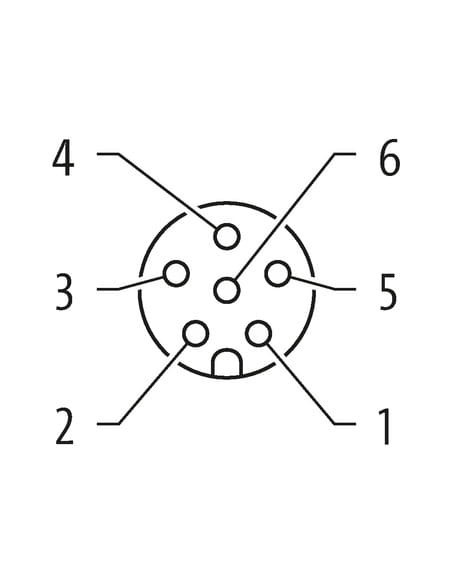

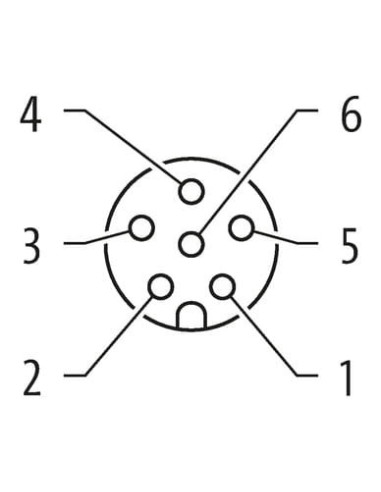

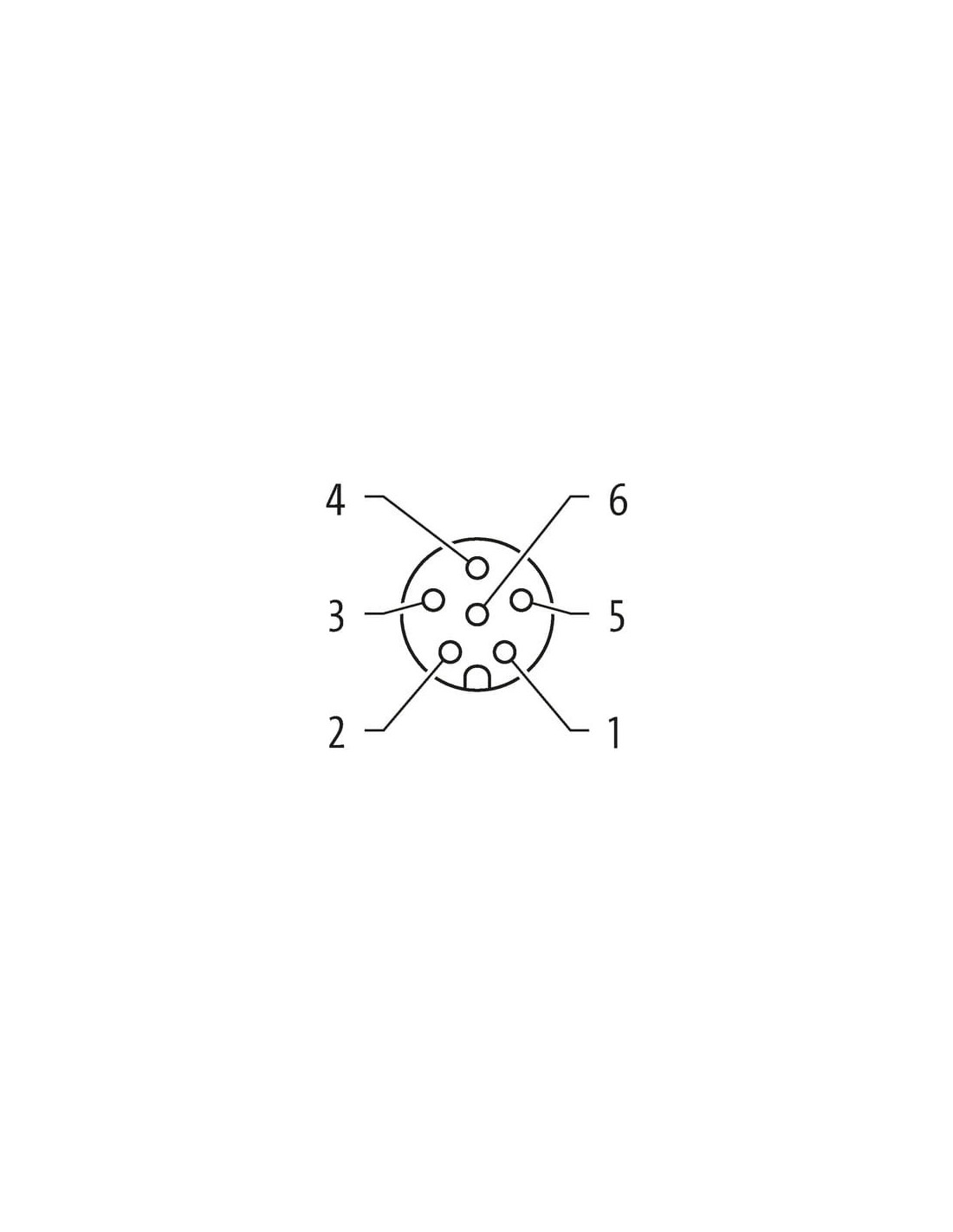

| Liczba biegunów | 6 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
| Family construction form | free cable end |
| Norma produktu | IEC 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Rezystancja izolacji min. | 100 MΩ |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | NBR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

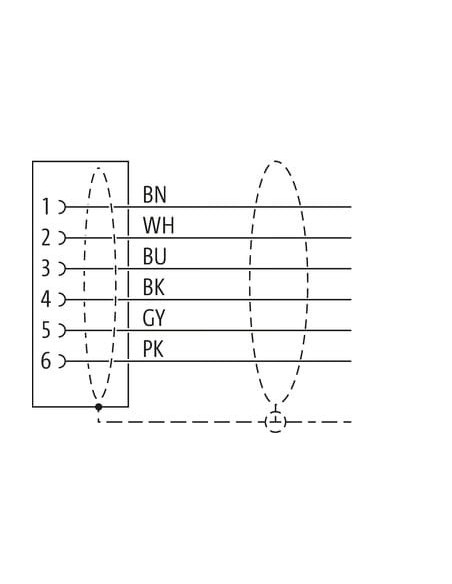

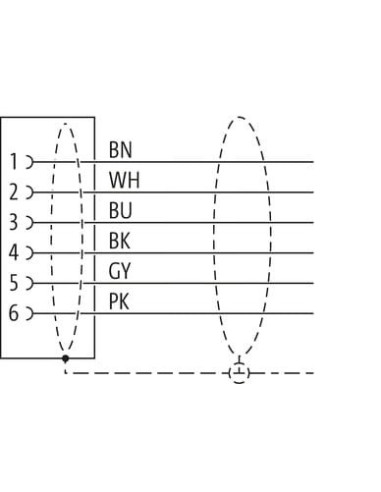

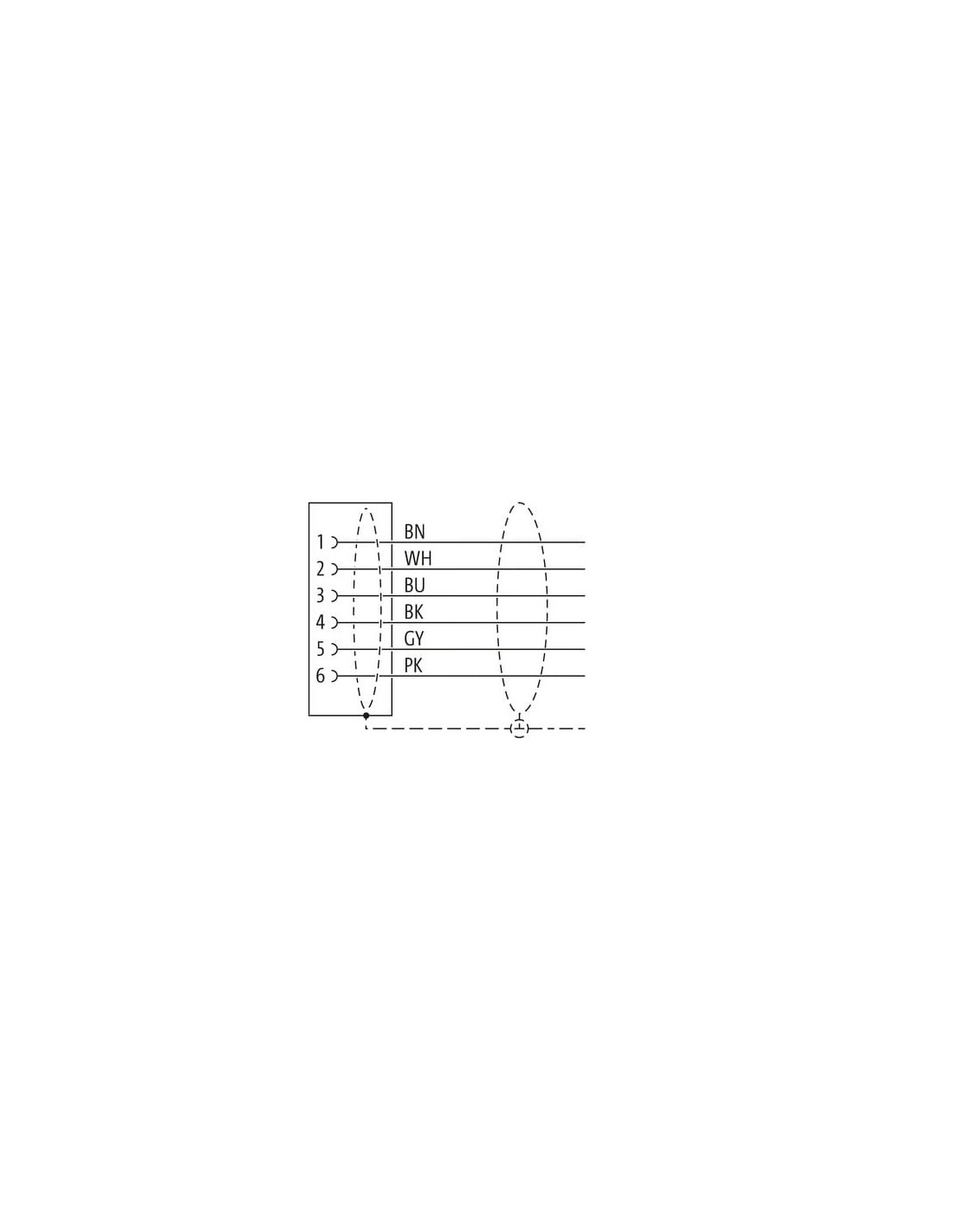

| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
General data | Cable
| Identyfikacja przewodu | 493 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, goły |
| Filler | tak |
| wire arrangement | biały, , zielony, żółty, szary, rosa, niebieski, czerwony |
Mechanical data | Cable
| Cable weigth | 37,4 g/m |
| Materiał płaszcz | PUR |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Amount wires | 6 |
| Outer diameter insulation | 1,05 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. |
| Prędkość ruchu (C-track) | 3 m/s |

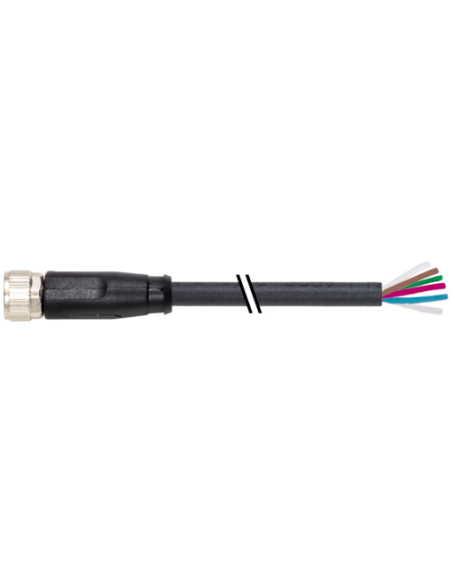

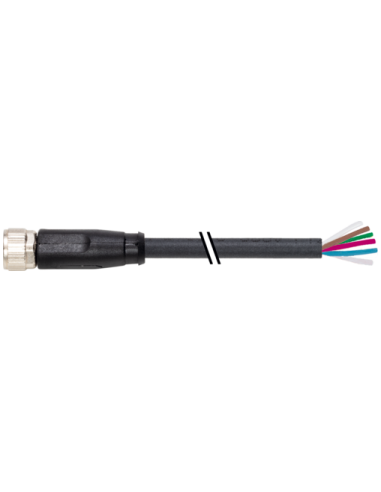

Złącze M8 6-pin A-kodowane ekranowane z kablem 10 m – profesjonalny przewód połączeniowy przemysłowy
Kabel M8 żeński A-kodowany o długości 10 metrów to wysokiej jakości przewód połączeniowy przeznaczony do instalacji przemysłowych, automatyki oraz maszyn. Dzięki zastosowaniu ekranowania gwarantuje skuteczną ochronę przed zakłóceniami elektromagnetycznymi, co zapewnia bezpieczną i stabilną transmisję sygnałów nawet w wymagających warunkach produkcyjnych.
Zastosowanie złącza M8 6-pin z ekranowaniem
Złącze M8 6-pin jest szeroko wykorzystywane w systemach automatyki przemysłowej, czujnikach, siłownikach oraz urządzeniach sterujących procesami. Dzięki solidnej i kompaktowej konstrukcji oraz wysokiemu stopniowi ochrony IP65/IP67 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodność połączeń oraz odporność na wodę i pyły.
- Automatyka i robotyka przemysłowa
- Systemy czujników i siłowników
- Maszyny produkcyjne i linie montażowe
- Połączenia panelowe w szafach sterowniczych
Wytrzymałość i bezpieczeństwo podłączenia
Konstrukcja przewodu opiera się na tworzywie PUR, które jest odporne na ścieranie, działanie olejów, smarów oraz chemikaliów. Obudowa złącza wykonana z wysokiej jakości tworzywa sztucznego zabezpiecza komponenty przed uszkodzeniami mechanicznymi i wpływem agresywnych czynników zewnętrznych. Ekranowanie przewodu (oplot miedziany, goły) pozwala na używanie połączenia nawet w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych.
Cechy wyróżniające przewód M8 7000-08893-4931000
- Wysoka odporność mechaniczna i chemiczna
- Ekranowanie dla ochrony transmisji sygnałów
- Długość 10 m umożliwiająca elastyczne prowadzenie instalacji
- Prosty sposób montażu dzięki połączeniu włożonemu i przykręcanemu
- 6 przewodów skręcanych (biały, zielony, żółty, szary, różowy, niebieski, czerwony)
- Oznaczenia przewodów zgodne z międzynarodowymi standardami
- Odporność na promieniowanie UV oraz trudnopalność zgodna z UL i IEC
- Przeznaczony do pracy w szerokim zakresie temperatur od -40°C do +80°C przy instalacji stałej
Typowa budowa i wygodny montaż

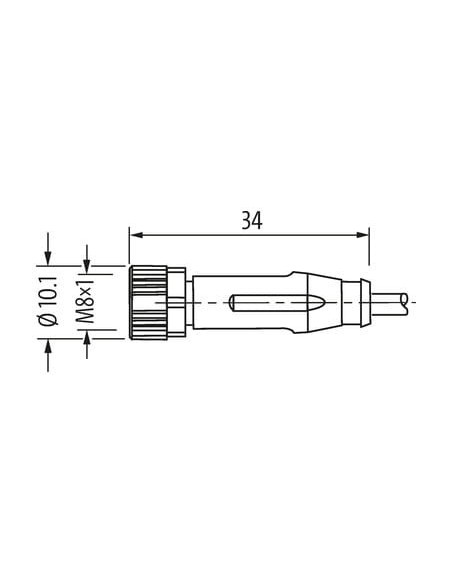

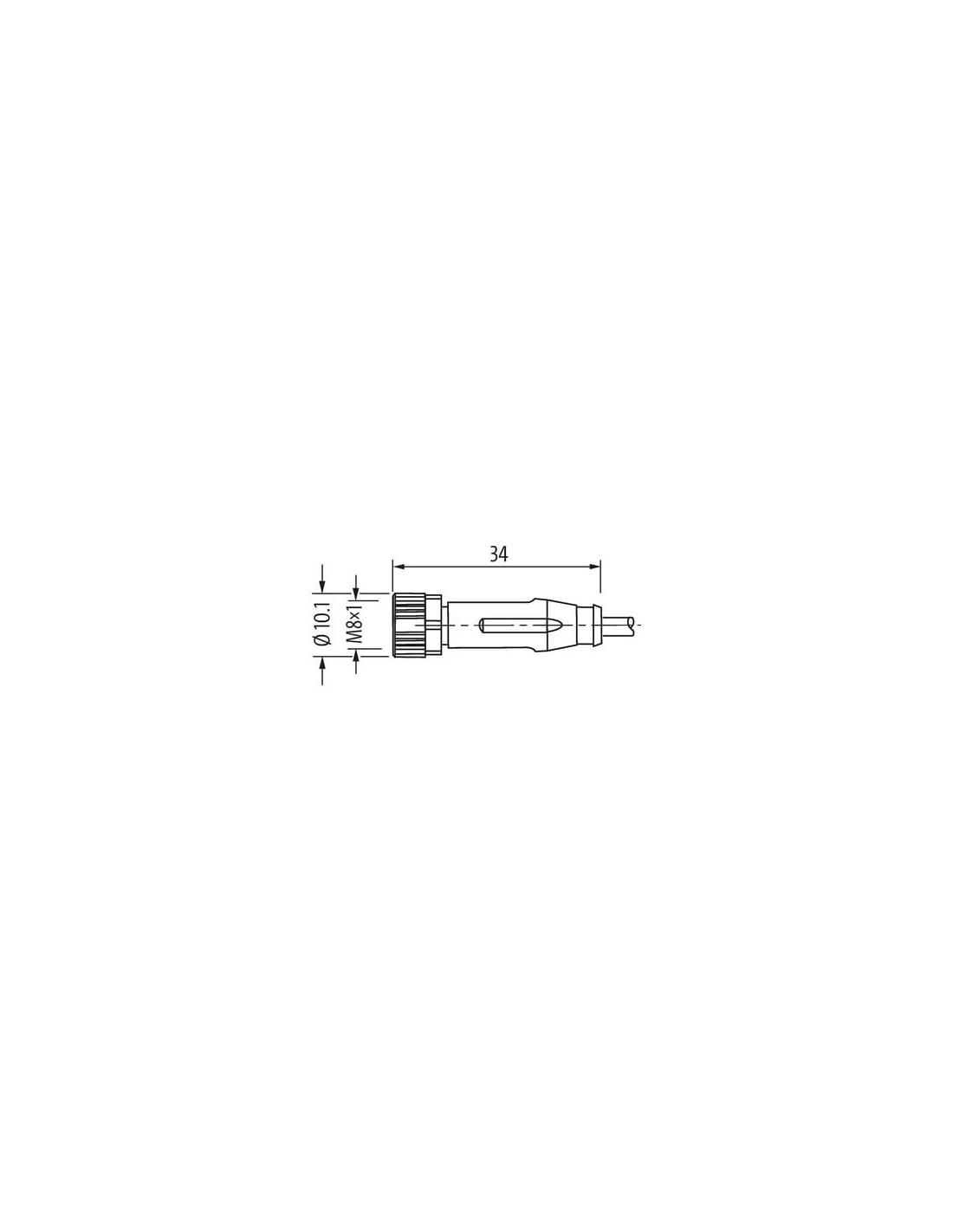

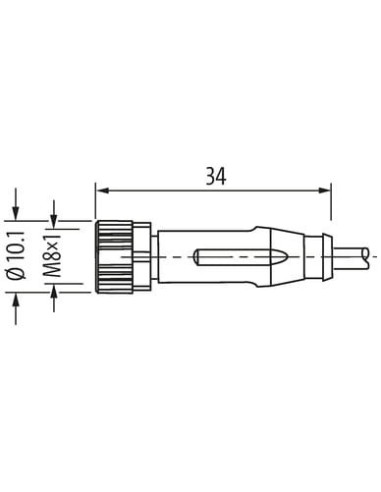

Złącze M8 żeńskie A-kodowane (proste wyprowadzenie), z gwintem M8 x 1 mm. Dzięki kompaktowej budowie oraz wygodnemu systemowi podłączania (włożenie i przykręcenie) montaż przewodu jest szybki i pewny, a połączenie odznacza się wysoką odpornością na wstrząsy oraz drgania – szczególnie w aplikacjach mobilnych i wymagających.
Prawidłowy montaż oraz zabezpieczenie przed nadmiernym zginaniem kabla umożliwiają długotrwałe użytkowanie bez ryzyka utraty szczelności lub przewodnictwa. Należy zwrócić uwagę na odpowiedni promień gięcia podczas prowadzenia przewodu.
Kabel M8 6-pin – uniwersalne rozwiązanie dla wymagających aplikacji
Produkt M8 6-pin, kod A, ekranowany to sprawdzony wybór w środowiskach przemysłowych o podwyższonej wilgotności, zapyleniu i obecności substancji chemicznych. Możliwość zamówienia innych długości kabla zapewnia elastyczność w projektowaniu instalacji.
Sprawdź odporność materiału kabla oraz uszczelnień w przypadku kontaktu z agresywnymi substancjami chemicznymi – szczegółowe dane dostępne na żądanie.
