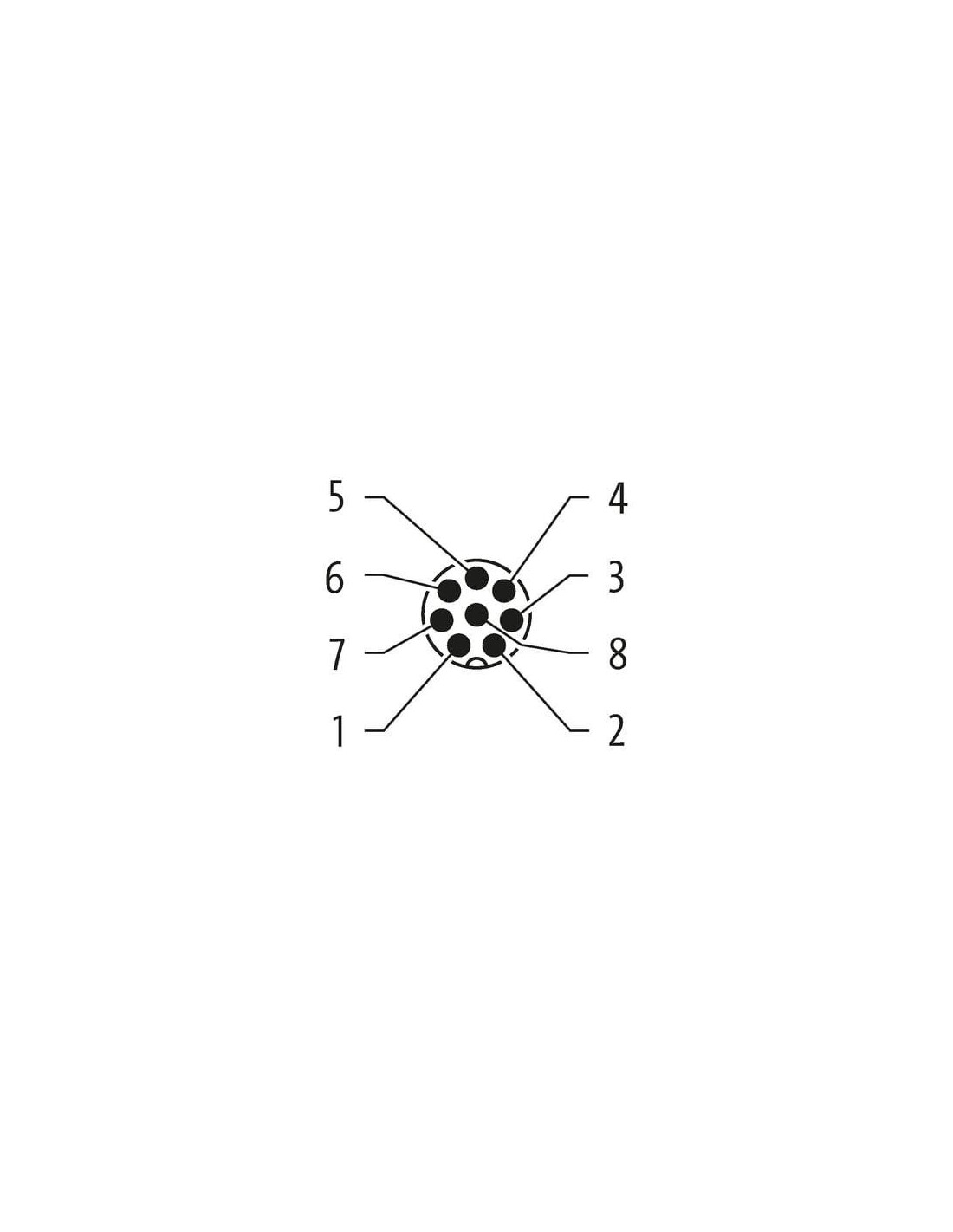

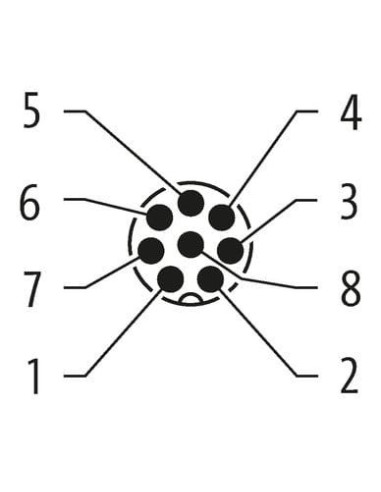

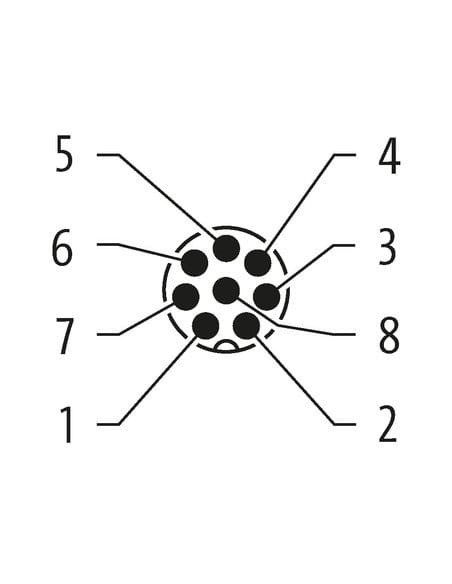

Męski 90°
M12, 8-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 8 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 60 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 2 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 60 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Kolor uchwytu stykowego | zielony |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

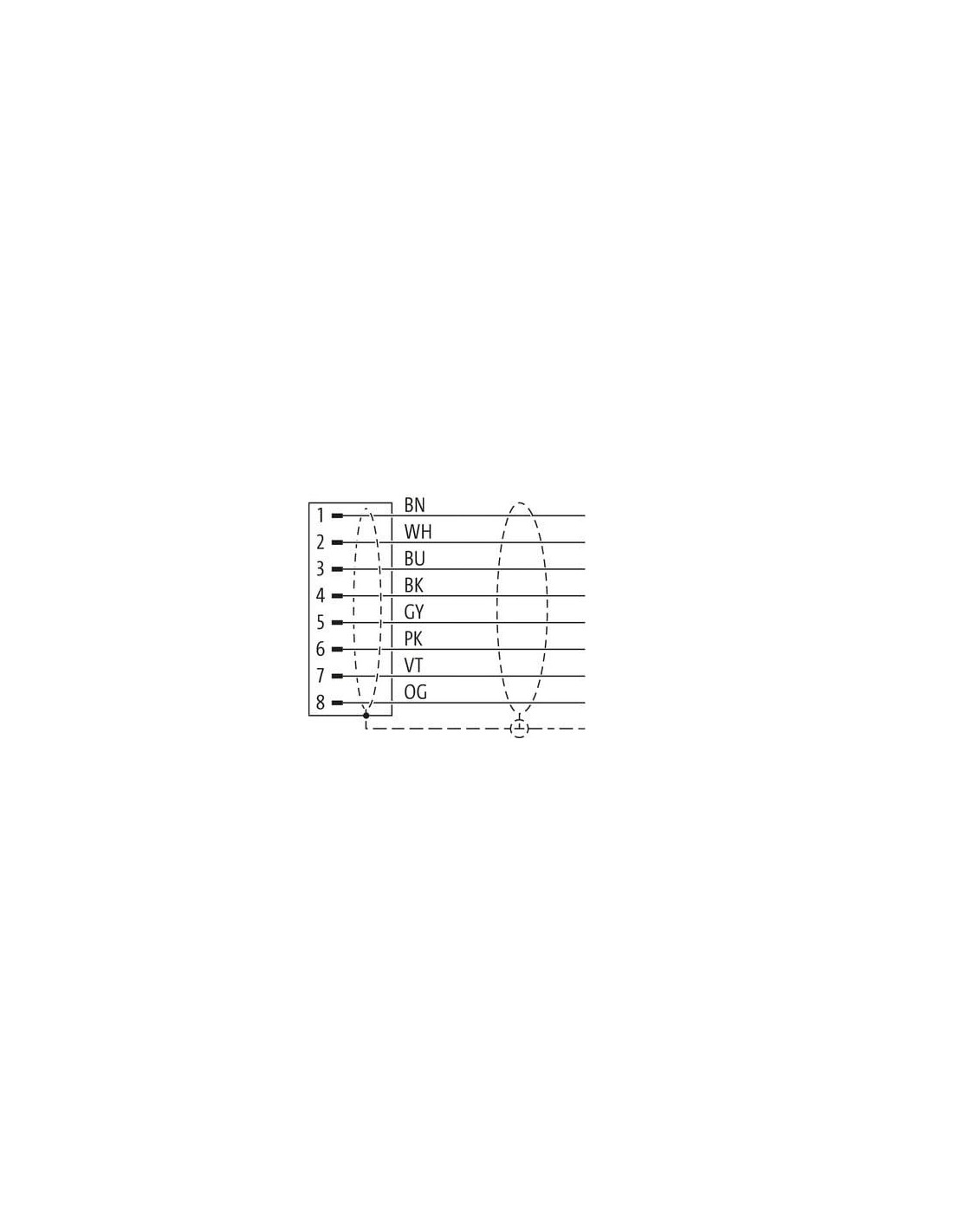

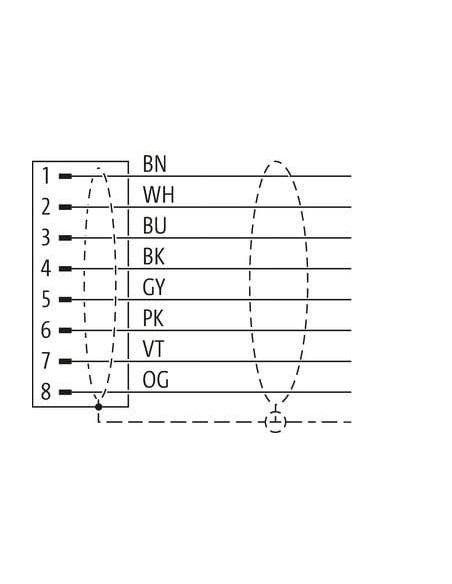

| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 294 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , pomarańcz, fioletowy, rosa, szary, czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

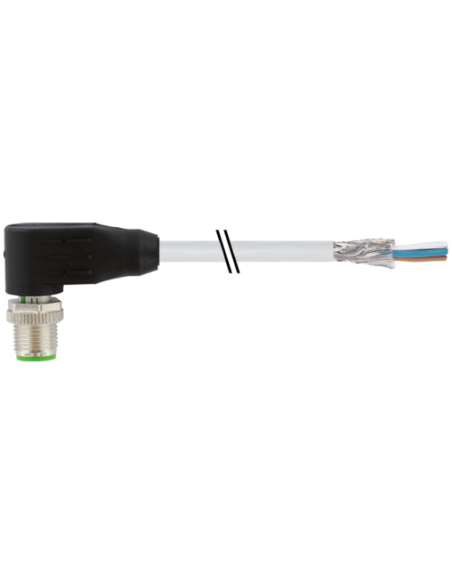

Kabel M12 męski 90° 8-pinowy, ekranowany – 7000-17101-2940150
Kabel M12 męski 90° 8-pinowy, kod produktu 7000-17101-2940150, to wysokiej jakości przewód połączeniowy, przystosowany do wymagających zastosowań w przemyśle, automatyce oraz technice maszynowej. Dzięki męskiemu złączu M12 pod kątem 90° oraz ekranowaniu przewód zapewnia niezawodną transmisję sygnałów w warunkach narażenia na zakłócenia elektromagnetyczne.
Zastosowanie kabla M12 męskiego 90° – rozwiązania dla automatyki i przemysłu
Kable M12 o kącie 90° z 8-pinowym złączem są powszechnie stosowane w instalacjach przemysłowych jako połączenia czujników, siłowników, systemów rozproszonych wejść/wyjść (I/O), a także w technice transportowej, robotyce i liniach produkcyjnych. Kątowe złącze ułatwia montaż w trudno dostępnych miejscach oraz w ograniczonych przestrzeniach instalacyjnych, zwiększając elastyczność okablowania.
Najważniejsze cechy i zalety przewodu M12 męskiego 90°
- 8-pinowe złącze – przewód przeznaczony do transmisji złożonych sygnałów oraz jednoczesnego zasilania.
- Świetna odporność na zakłócenia EMC dzięki ekranowaniu oplotem miedzianym (pokrycie 80%), co redukuje wpływ zakłóceń elektromagnetycznych na przesyłane sygnały.
- Solidne, kątowe wykonanie złącza M12, które umożliwia oszczędność miejsca oraz łatwiejszą organizację przewodów w rozdzielniach elektrycznych i maszynach.
- Wysoki stopień ochrony IP65, IP66K, IP67 pozwala na pracę w środowiskach o dużej wilgotności, zapyleniu oraz podczas okresowych obmywań wodą, pod warunkiem prawidłowego włożenia i przykręcenia złącza.
- Obudowa z wytrzymałego tworzywa PUR, odporna na oleje oraz wiele chemikaliów przemysłowych.
- Elastyczny przewód, przystosowany do pracy w ruchu – wysoka liczba cykli gięcia oraz odporność na skręcanie sprawiają, że nadaje się do zastosowań w prowadnikach kablowych i ramionach robotów.
- Przekrój żył 0,25 mm² oraz pozłacane styki zapewniają niską rezystancję oraz długą żywotność połączeń.
- Szeroki zakres temperatur pracy: od -40°C do +80°C (przewód stały) lub do +90°C (krótkotrwale).
- Lekka i trwała konstrukcja, wolna od halogenów, silikonu, kadmu i ołowiu.
Typowe obszary wykorzystania kabla M12 męskiego 90°
- Automatyka przemysłowa: okablowanie czujników, elementów wykonawczych w szafach sterowniczych oraz na liniach produkcyjnych.
- Robotyka: połączenia w elastycznych prowadnikach ruchomych, gdzie wymagana jest odporność na wielokrotne zginanie i skręcanie kabla.
- Maszyny i urządzenia: niezawodne połączenia dla modułów I/O, wyświetlaczy, systemów bezpieczeństwa.
- Transport i logistyka: integracja systemów automatyki w transporterach, sortowniach oraz urządzeniach podnoszących.
- Aplikacje w agresywnych środowiskach: dzięki wysokiej odporności chemicznej i temperaturowej.
Przewaga technologiczna i bezpieczeństwo użytkowania
Złącze M12 męskie 8-pinowe wyposażone jest w kodowanie A, co eliminuje ryzyko pomyłek podczas instalacji. Wszystkie połączenia przewodu są ekranowane i zakończone wolną końcówką do dalszej integracji z systemem. Stosując kabel M12 7000-17101-2940150, masz pewność uniwersalności oraz zgodności z wymogami normy DIN EN 61076-2-101.
Podsumowanie: Kabel M12 męski 90°, 8-pinowy, ekranowany, 1,5 m, kod 7000-17101-2940150, to profesjonalne rozwiązanie dla przemysłu, gwarantujące bezpieczną, trwałą i bezawaryjną transmisję sygnałów w trudnych warunkach środowiskowych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
