Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 611 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

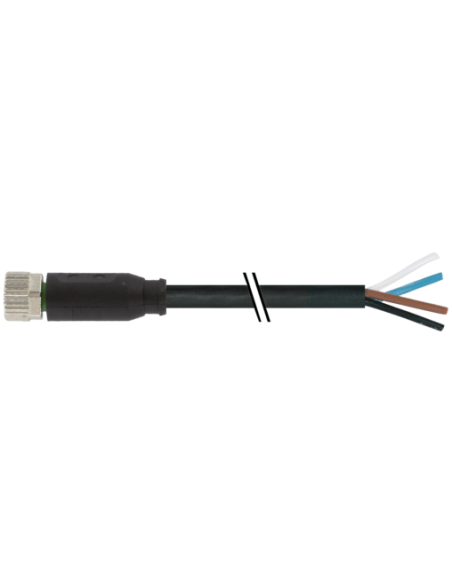

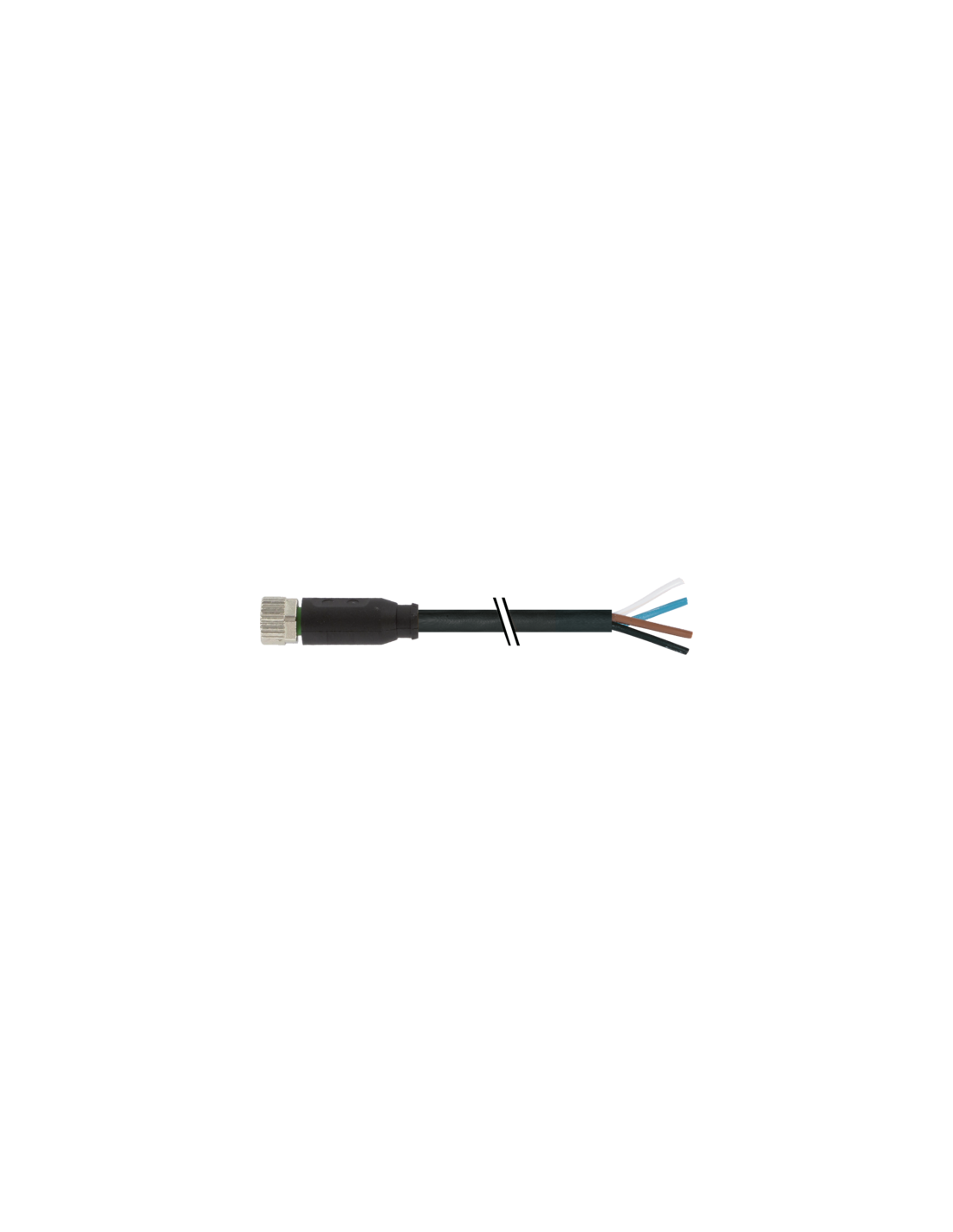

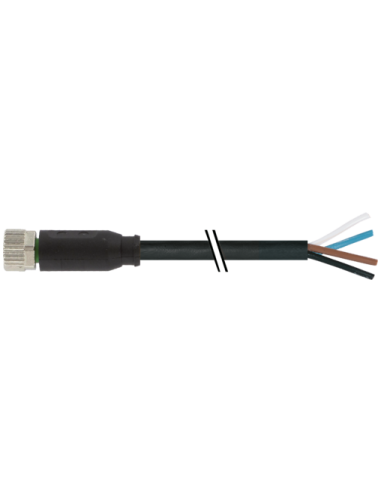

Konektor M8 żeński, prosty z wolnym kablem o długości 2 metrów to niezawodne rozwiązanie przeznaczone do zastosowań przemysłowych, automatyki oraz integracji maszyn. Produkt ten wyróżnia się 4-pinową konfiguracją, co umożliwia szerokie zastosowanie w transmisji sygnałów, zasilaniu czujników oraz łączeniu urządzeń w instalacjach przemysłowych.
Konektor M8 znajduje zastosowanie w wielu branżach, w tym:
Konstrukcja z prostym wyprowadzeniem kabla pozwala na łatwy montaż w miejscach o ograniczonej przestrzeni i zapewnia dużą elastyczność w prowadzeniu przewodów.
Obudowa konektora wykonana jest z trwałego tworzywa sztucznego, które zapewnia wysoką odporność na chemikalia oraz oleje. Konektor posiada radełkowaną nakrętkę montażową (gwint M8 x 1), co ułatwia szybkie i pewne przykręcenie. Dodatkowo, wysoka klasa szczelności IP65/IP66K/IP67 gwarantuje ochronę przed pyłem, wilgocią oraz krótkotrwałym zanurzeniem w wodzie. Odporność na drgania oraz specjalne wykonanie z zabezpieczeniem przeciwwstrząsowym sprawiają, że produkt sprawdza się w wymagających aplikacjach przemysłowych.
Konektor M8 żeński wyposażony jest w 4 pozłacane styki, które zapewniają pewne połączenie oraz niską rezystancję kontaktu. Przewód o długości 2 m wykonany z PVC oraz PUR spełnia wymagania dotyczące odporności na działanie olejów i promieniowania UV. Przewody są kolorowe (czarny, niebieski, biały, brązowy) zgodnie z przemysłowym standardem kodowania.
W standardowej konfiguracji piny konektora odpowiadają następującym kolorom przewodów:
Opis ten ułatwia prawidłowe podłączenie urządzenia i zapewnia kompatybilność z większością typowych instalacji automatyki M8.
Produkt przystosowany jest do pracy w szerokim zakresie temperatur od -25°C do +85°C oraz gwarantuje odporność na trudne warunki panujące w zakładach przemysłowych. Podczas instalacji należy chronić przewody przed nadmiernym zginaniem oraz mechanicznymi uszkodzeniami za pomocą odpowiednich opasek lub uchwytów.
Konektor M8 żeński, prosty z wolnym kablem to uniwersalne i trwałe rozwiązanie dla wielu aplikacji, w których liczy się pewność połączenia, szybki montaż, bezpieczeństwo oraz zgodność z międzynarodowymi normami. Świetnie sprawdza się zarówno w środowiskach suchych, jak i w warunkach wymagających podwyższonej szczelności czy odporności na środki chemiczne oraz oleje.
