Dostępny
Męski prosty
Kodowanie A
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Inne długości kabli są dostarczane na życzenie.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 235 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 z kablem 5-pinowym – przeznaczenie i cechy

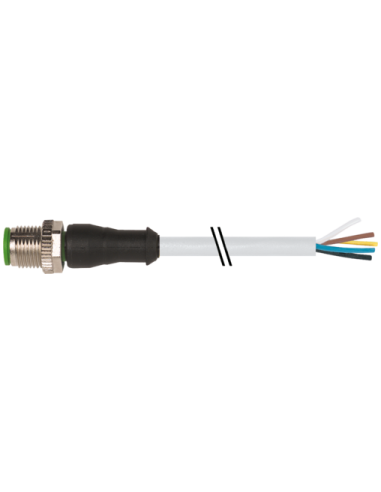

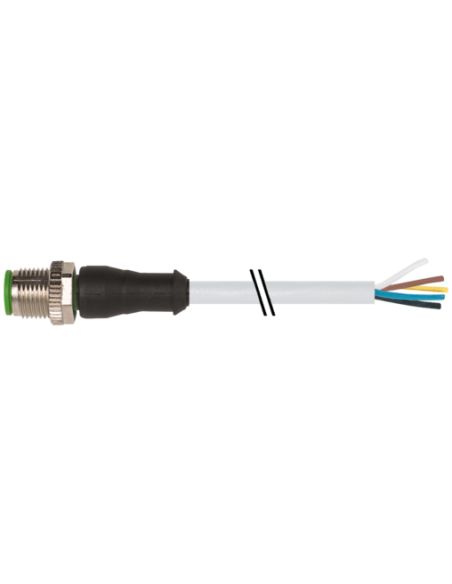

M12 z kablem 7000-12041-2350150 to wysokiej jakości przewód zakończony prostym, męskim złączem M12 z kodowaniem A oraz pięcioma pozłacanymi pinami. Produkt znajduje zastosowanie w automatyce przemysłowej, układach sterowania, instalacjach maszynowych oraz wszędzie tam, gdzie wymagana jest trwała i niezawodna transmisja sygnału.
Typowe zastosowania i uniwersalność złącza M12 z kablem
Przewód M12 5-pin o długości 1,5 m wykorzystywany jest w:
- czujnikach i urządzeniach pomiarowych
- instalacjach przemysłowych
- systemach automatyki
- maszynach produkcyjnych oraz robotach
- szero szerokim zakresie przemysłu spożywczego, chemicznego i motoryzacyjnego
Solidna konstrukcja oraz odporność na oleje i czynniki chemiczne czynią przewód odpowiednim nawet w trudnych warunkach środowiskowych.
Budowa, konstrukcja i zalety przewodu M12
Kabel z wtykiem M12 oferuje prosty sposób połączenia z urządzeniami automatyki. Złącze M12 wykonane jest z wysokiej jakości tworzywa sztucznego odpornego na uderzenia i działanie czynników chemicznych. Dzięki klasom ochrony IP65, IP66K i IP67 możliwe jest stosowanie go zarówno w warunkach zapylenia, jak i wilgoci.
Wśród zalet produktu można wymienić:
- Łatwość montażu – szybkie i pewne przykręcenie dzięki radełkowanej plastikowej nakrętce.
- Wysoka niezawodność połączeń – pozłacane styki gwarantują doskonałą przewodność i długą żywotność.
- Odporność mechaniczna i środowiskowa – powłoka z PUR oraz wytrzymałość na temperatury od -25°C do +85°C.
- Zabezpieczenie przeciwwstrząsowe – dedykowane do aplikacji, w których występują silne drgania lub szybki ruch.
Przewód posiada 5 żył (czarny, niebieski, biały, brązowy, zielono-żółty), co umożliwia zastosowanie zarówno do przesyłu sygnałów, jak i zasilania. Inne długości kabli mogą być dostarczane na indywidualne zamówienie.
Parametry techniczne – wytrzymałość i bezpieczeństwo
Złącze spełnia normę DIN EN 61076-2-101 (M12) i jest kompatybilne z większością urządzeń dostępnych na rynku. Konstrukcja przewodu wykonana z materiałów bezołowiowych, bezhalogenowych, bezkadmowych zapewnia bezpieczeństwo środowiskowe oraz użytkowe.
Dzięki wysokiej odporności na oleje, płomień (IEC 60332-2-2), benzynę oraz wiele substancji chemicznych, przewód znakomicie sprawdza się w aplikacjach wymagających solidnego i niezawodnego okablowania o stabilnych parametrach elektrycznych oraz mechanicznych.
Podłączenie i schemat wyprowadzeń przewodu M12 5-pin
Oznaczenia żył ułatwiają szybkie i poprawne wykonanie połączeń zgodnie z potrzebami aplikacji. Podział wyprowadzeń oraz schemat kolorów przedstawia poniższa lista:
- Pin 1: BN (brązowy)
- Pin 2: WH (biały)
- Pin 3: BU (niebieski)
- Pin 4: BK (czarny)
- Pin 5: GN/YE (zielono-żółty)
Układ pinów jest zgodny ze standardem przemysłowym, co zapewnia kompatybilność z szeroką gamą urządzeń.
Dlaczego warto zastosować kabel M12 z wtykiem prostym?
Złącze M12 z kablem 7000-12041-2350150 to rozwiązanie, które znacząco upraszcza instalacje w automatyce i przemyśle. Pozwala na skrócenie czasu montażu, zachowanie wysokiego poziomu szczelności i wytrzymałości oraz zapewnia zgodność z najważniejszymi normami bezpieczeństwa i jakości.
Dzięki uniwersalności i solidności wykonania przewód znajduje zastosowanie zarówno w prostych układach, jak i w wymagających aplikacjach przemysłowych, przyczyniając się do niezawodnej i trwałej pracy systemu automatyki.
