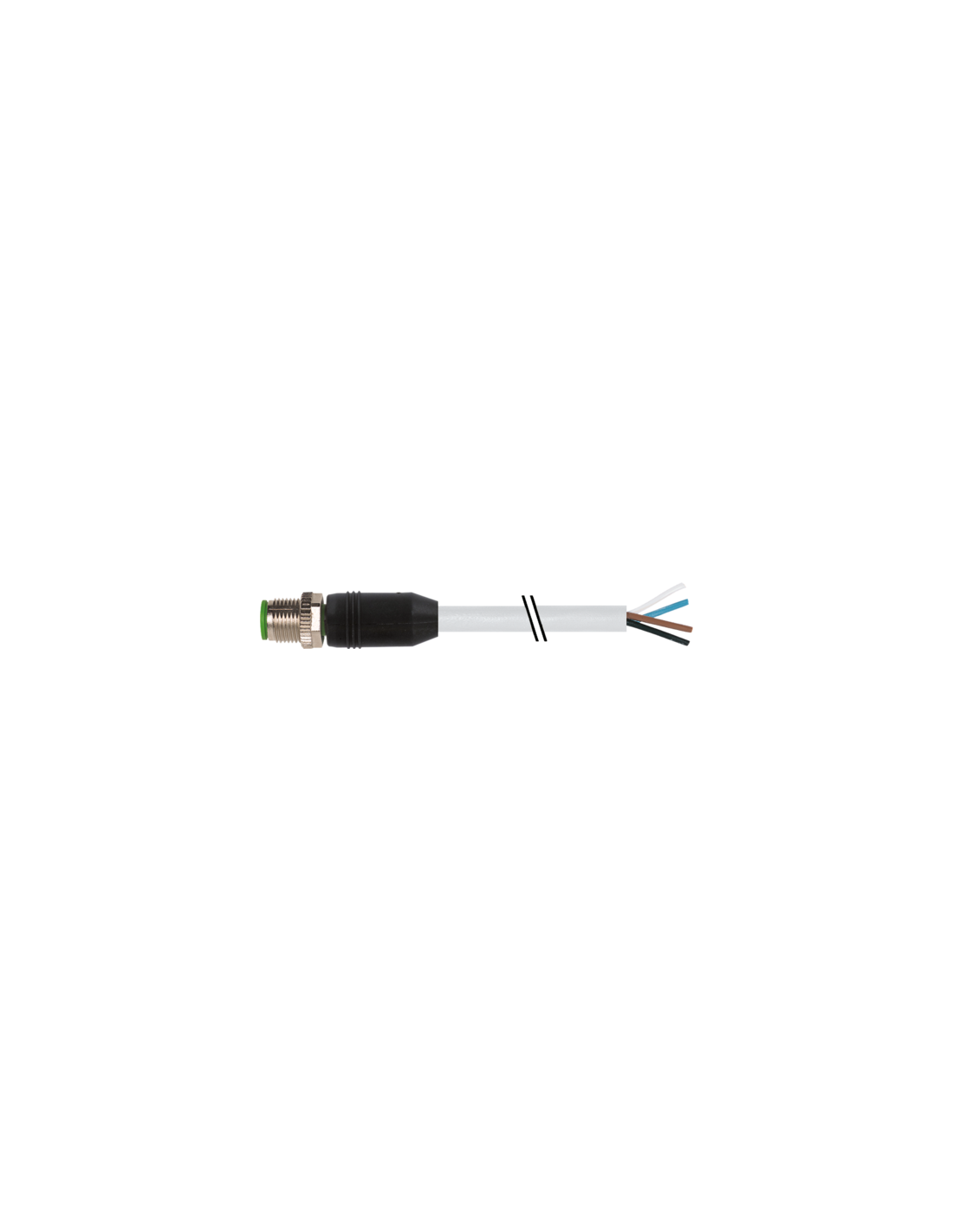

Męski prosty
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Liczba biegunów | 4 |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Materiał obudowa | PUR |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 862 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 67,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,85 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,75 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 9,6 A |
| Electrical resistance line constant wire | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

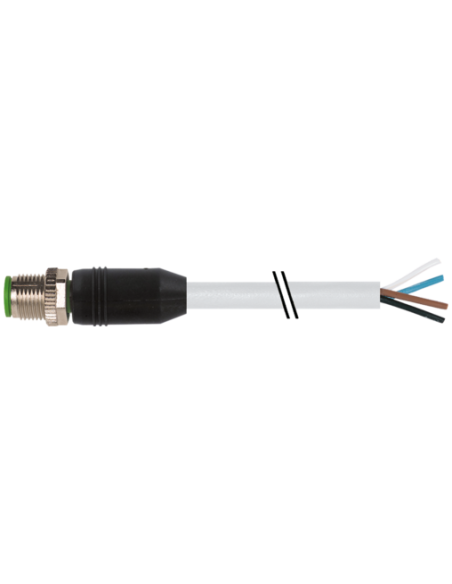

Złącze M12 męskie proste na kabel – 4 piny, 20 m, o znakomitej odporności
M12 męski prosty z końcówką na kabel to uniwersalne rozwiązanie przeznaczone do zastosowań w środowiskach przemysłowych, gdzie wymagana jest niezawodność oraz szybkie i pewne połączenie elektryczne. Produkt o kodzie 7999-12021-8622000 charakteryzuje się wysoką jakością wykonania, zgodnością z wymagającymi normami (DIN EN 61076-2-101) oraz elastycznością zastosowania dzięki wiodącej na rynku wytrzymałości mechanicznej i chemicznej.
Zastosowanie przewodu M12 na kabel – gdzie sprawdzi się najlepiej?
Złącza M12 4-pinowe proste to standard w automatyce przemysłowej, systemach czujników, maszynach produkcyjnych, systemach transportowych oraz w rozdzielniach. Dzięki zastosowaniu wytrzymałego tworzywa PUR zarówno na obudowie, jak i płaszczu przewodu, połączenie to wykazuje podwyższoną odporność na oleje, benzynę oraz typowe środki chemiczne. Odpowiednie zabezpieczenie przed pyłem, wilgocią, wysokimi temperaturami i wibracjami czyni ten produkt idealnym wyborem do pracy w trudnych warunkach przemysłowych, a także w systemach mobilnych i aplikacjach z dynamicznie poruszającym się kablem.
Najważniejsze zalety i korzyści stosowania złącza M12 prosto na kabel
- Uniwersalność – Kompatybilność ze standardami przemysłowymi oraz szerokie zastosowanie w układach automatyki.
- Wysoka szczelność i odporność – Odporność na pyły, wilgoć oraz obecność substancji oleistych i chemicznych.
- Długa żywotność – Trwałość przewodu i złącza potwierdzona parametrami odporności na zginanie oraz skręcanie, nawet w wymagających systemach ruchomych (do 10 milionów cykli).
- Bezpieczeństwo połączenia – Zabezpieczenie przeciwwstrząsowe, niklowana powłoka blokady oraz odporność na napięcie do 250V i prąd roboczy do 4A na styk.
- Ochrona środowiska – Materiały pozbawione ołowiu, kadmu, halogenów, FCKW oraz silikonu.
- Łatwa instalacja – Kodowane złącze A, wygodny montaż przez dokręcenie, przewód o odpowiednich parametrach izolacyjnych i łatwości terminacji.
Typowe branże i możliwości zastosowań złącza M12
Złącze M12 męskie o długości 20 metrów jest szeroko stosowane w:
- Automatyce przemysłowej – integracja z czujnikami, siłownikami, panelami sterującymi.
- Robotyce – podłączenie komponentów ruchomych, gdzie wymagana jest elastyczność oraz odporność przewodu na skręcanie oraz liczne cykle gięcia.
- Maszynach pakujących, liniach produkcyjnych, systemach przenośników.
- Systemach bezpieczeństwa przemysłowego.
- Branży motoryzacyjnej, spożywczej, logistycznej i energetycznej.
Budowa i niezawodność przewodu M12 męskiego
Zastosowana w produkcie skrętka miedziana klasy 6 zapewnia doskonałą przewodność i minimalne straty sygnału, natomiast PUR-owa izolacja oraz PP na izolacji żył gwarantują odporność na pożar oraz wysokie parametry pracy w szerokim zakresie temperatur od -40°C do 90°C. Przewód posiada dodatkowo oznaczenie cURus, co świadczy o zgodności z wymaganiami norm amerykańskich i kanadyjskich.
Podsumowanie i najważniejsze cechy złącza M12 męskiego na kabel
- Złącze M12, proste, 4-pinowe, kodowanie A
- Kabel o długości 20 metrów, odporny na skręcanie i zginanie
- Izolacja oraz płaszcz przewodu wykonane z trwałego i odpornego PUR oraz PP
- Zakres temperatur pracy od -40°C do 90°C
- Obudowa ze stopu cynkowego oraz tworzywa sztucznego, niklowana powłoka blokująca
- Spełnia wymagania norm DIN EN 61076-2-101 (M12)
- Możliwość dostosowania długości oraz szeroka gama zastosowań przemysłowych
Standard M12 zdobył uznanie w przemyśle dzięki niezawodności oraz uniwersalności – wybierając męski przewód M12 prosty, zyskujesz pewność długotrwałego, odpornego na czynniki środowiskowe i łatwego w obsłudze połączenia.
