Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.

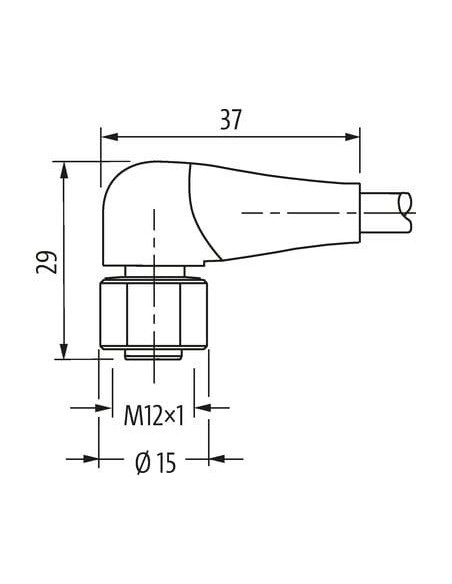

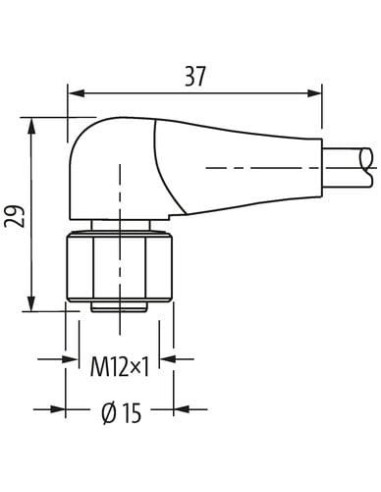

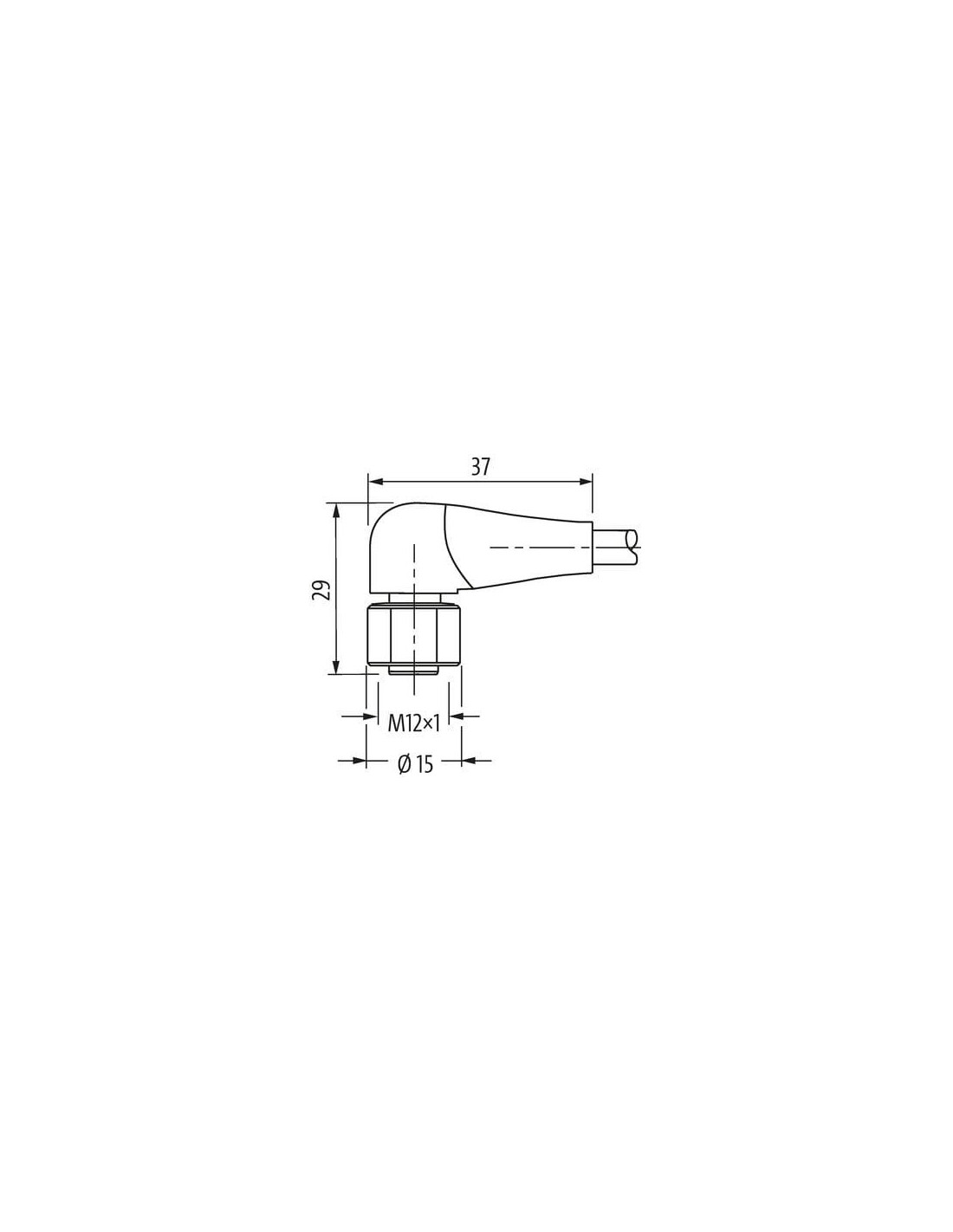

Żeński kątowe
M12 F&B Pro
4-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 321 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

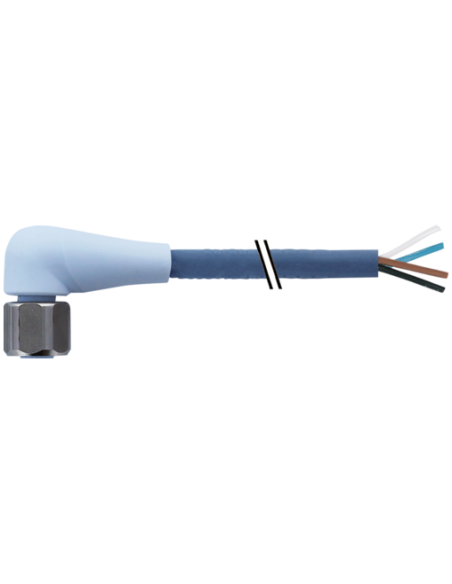

Złącze M12 żeńskie kątowe 90° kod A z kablem F&B Pro 7024-12341-3210600 – profesjonalne rozwiązanie dla przemysłu spożywczego
Złącze M12 żeńskie 90° kod A z serii F&B Pro to wysokiej klasy komponent przeznaczony do aplikacji w trudnych warunkach przemysłu spożywczego, farmaceutycznego oraz automatyki przemysłowej. Produkt wyposażony jest w trwały kabel o długości 6 metrów, spełniający wymagania norm FDA oraz posiadający wysoki stopień ochrony IP69K, co zapewnia pełną odporność na działanie wody pod wysokim ciśnieniem i głębokiego zanurzenia.
Konstrukcja złącza M12 żeńskiego kątowego – bezpieczeństwo i wytrzymałość
- Konstrukcja kątowa 90° umożliwia łatwy montaż w miejscach o ograniczonej przestrzeni, minimalizując ryzyko uszkodzenia przewodu przy wysokim obciążeniu mechanicznym.
- Obudowa z tworzywa o zwiększonej odporności chemicznej (PP), ze stalowym pierścieniem blokującym ze stali nierdzewnej 1.4404 (V4A), zapewnia długą żywotność nawet przy kontakcie z agresywnymi mediami procesowymi i środkami czyszczącymi.
- 4 przewody o kodowaniu A, w pełni kompatybilne z powszechnie stosowanymi wtykami i gniazdami M12 w aplikacjach automatyki przemysłowej.
- Pozłacane styki gwarantują niską rezystancję przejścia i wysoką trwałość połączeń elektrycznych.
Odporność i bezpieczeństwo – odpowiedni wybór dla wymagających aplikacji
Produkt zapewnia stopień ochrony IP65, IP68 i IP69K, dedykowany do środowisk o wysokiej wilgotności, częstym myciu oraz kontaktach z substancjami chemicznymi i olejami. Obudowa oraz materiały zostały zaprojektowane tak, aby zapewnić pełną szczelność oraz odporność na działanie środków czyszczących powszechnie stosowanych w przemyśle spożywczym i farmaceutycznym.
Złącze zaprojektowano do temperatur roboczych od -40°C do +105°C, zarówno przy instalacji stałej, jak i w ruchu, dzięki elastycznemu kablowi TPE-S, który charakteryzuje się bardzo dobrymi właściwościami mechanicznymi i odpornością na ścieranie.
Typowe zastosowania złącza M12 F&B Pro
- Automatyka przemysłu spożywczego – połączenia czujników, siłowników, systemów dozujących i urządzeń myjących.
- Przemysł farmaceutyczny – bezpieczne i szczelne przyłącza w liniach pakujących i mieszających.
- Maszyny i linie produkcyjne – podłączanie aparatury kontrolno-pomiarowej w trudnych warunkach środowiskowych.
- Strefy o wysokich standardach higienicznych – miejsca wymagające regularnej dezynfekcji i czyszczenia.
Korzyści z zastosowania kabla F&B Pro
- Kabel o wysokiej odporności mechanicznej (do 4 milionów cykli gięcia w C-track oraz do 2 milionów cykli skręcania) pozwala na montaż w dynamicznych aplikacjach oraz w środowiskach wymagających niezawodności i długiej żywotności przewodów.
- Brak szkodliwych substancji – kabel pozbawiony ołowiu, kadmu, FCKW, halogenów i silikonu, zgodny ze standardami dla przemysłu spożywczego, gwarantuje bezpieczeństwo procesowe.
- Średnica tylko 4,7 mm pozwala na instalację w ograniczonych przestrzeniach oraz łatwe prowadzenie przewodu w szafach sterowniczych i korytach kablowych.
M12 żeńskie kątowe – szczegóły produktu
- Gwint złącza: M12x1
- Kodowanie: A, 4 piny
- Materiał: tworzywo sztuczne (PP), stal nierdzewna 1.4404 (V4A)
- Uszczelnienie: EPDM
- Prąd maksymalny na styk: 4 A
- Napięcie robocze: 250 V AC/DC
- Zgodność z normą DIN EN 61076-2-101 (M12)
Złącze M12 żeńskie 90° kod A z kablem F&B Pro jest dedykowanym rozwiązaniem dla systemów wymagających niezawodności, szczelności i odporności na agresywne czynniki zewnętrzne. Umożliwia szybki, pewny montaż i jest gotowe do pracy w wymagających procesach produkcyjnych – od stref higienicznych po instalacje automatyki przemysłowej.
