Żeński proste
Odlew cynkowy, odporny na odpryski spawalnicze
M12, 4-piny
3× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | biały, zielony, żółty |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski, biały |
| Identyfikacja przewodu | 654 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M12 żeński 0° LED o kodzie produktu 7000-12231-6540500 to bezpieczne i funkcjonalne rozwiązanie do podłączania czujników, siłowników oraz innych urządzeń automatyki przemysłowej. Zastosowanie najwyższej jakości materiałów, a także odporność na czynniki środowiskowe sprawiają, że produkt doskonale sprawdzi się w wymagających aplikacjach przemysłowych i automatyce.
Ten typ konektora jest szeroko stosowany w automatyce przemysłowej, systemach sterowania maszyn, robotyce, liniach produkcyjnych oraz wszędzie tam, gdzie niezawodność połączeń oraz łatwość instalacji mają kluczowe znaczenie. Dzięki obecności diody LED sygnalizującej status połączenia (biały, zielony, żółty), szybka diagnostyka stanu połączenia jest możliwa nawet bez użycia dodatkowych urządzeń.
Konektor M12 sprawdzi się w aplikacjach wymagających trwałości i odporności na trudne warunki, m.in.:
Obudowa konektora została wykonana z odpornego na uszkodzenia i czynniki chemiczne tworzywa PUR, które zapewnia trwałość i długą żywotność nawet w trudnych warunkach przemysłowych. Korpus oraz elementy gwintowane wykonano z cynkowego odlewu ciśnieniowego z powłoką Safe-Cover oraz zabezpieczeniem galwanicznym, co chroni złącze przed korozją i uszkodzeniami mechanicznymi.
Znaczącą zaletą jest wysoki stopień ochrony IP65, IP66K i IP67, co pozwala na użytkowanie konektora w miejscach narażonych na kurz, wilgoć i krótkotrwałe zanurzenia w wodzie.
Konektor wyposażony w 4 piny z pozłacanymi stykami gwarantuje niezawodne przewodzenie sygnałów i zasilania, a wysokiej jakości przewód (5 m długości) z powłoką PUR zapewnia optymalną elastyczność oraz odporność na ścieranie i działanie olejów.
Wbudowane diody LED (PNP) ułatwiają identyfikację sygnałów oraz diagnostykę przewodów. Złącze oferuje:
Przewód PUR o długości 5 metrów charakteryzuje się wysoką odpornością na oleje, chemikalia, UV i płomienie, dzięki czemu może pracować w szerokim zakresie temperatur roboczych od -40°C do 90°C. Konstrukcja kabla oparta jest na skrętce miedzianej klasy 6, a powłoka zewnętrzna oraz izolacja są wolne od szkodliwych substancji, takich jak ołów, kadm, halogeny, FCKW czy silikon.
Precyzyjne wykonanie pozwala na pracę w instalacjach narażonych na częste cykle zginania i skręcania, co sprawia, że przewód doskonale sprawdzi się zarówno w aplikacjach stacjonarnych, jak i ruchomych (np. przeguby robotów).

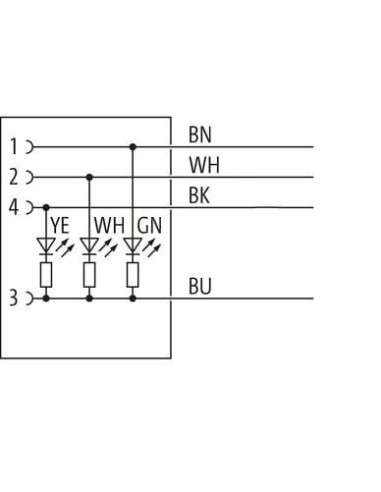

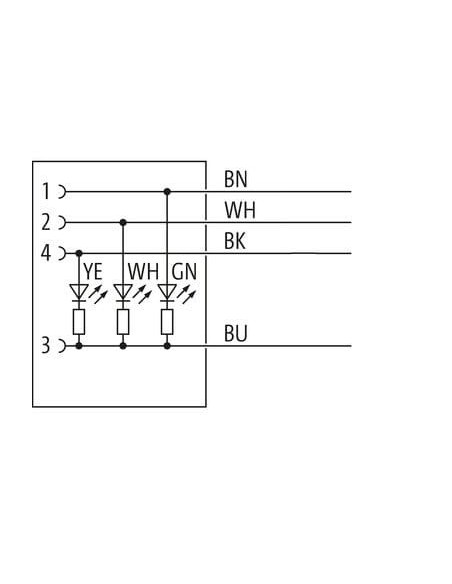

Konektor M12 7000-12231-6540500 posiada wyraźne oznaczenia oraz kolorystykę żył: brązowy (BN), biały (WH), czarny (BK) i niebieski (BU), co ułatwia prawidłowe podłączenie i minimalizuje ryzyko pomyłki podczas montażu. Gwint montażowy umożliwia pewny i trwały montaż konektora na urządzeniach oraz panelach.
Zaleca się stosowanie odpowiednich środków ochronnych, takich jak opaski kablowe, aby zabezpieczyć przewody przed uszkodzeniami mechanicznymi oraz nieprawidłowym promieniem zgięcia.
Dzięki trwałej konstrukcji, wysokiej odporności na czynniki zewnętrzne, obecności diod sygnalizacyjnych oraz łatwemu montażowi, konektor M12 żeński 0° LED stanowi optymalny wybór do nowoczesnych instalacji przemysłowych, maszynowych i automatyki. Komponent ten doskonale sprawdzi się w miejscach wymagających długiej żywotności i niezawodności połączeń.
