Złącza wtykowe dla przemysłu spożywczego
Żeński proste
M12, 4-piny
ekranowany
Uszczelka profilu
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP68, IP66K, IP69K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

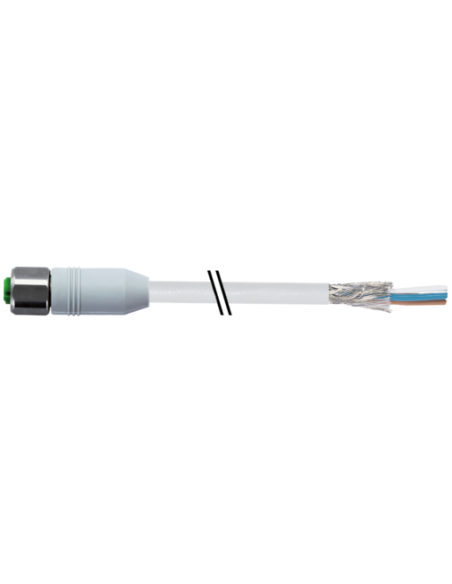

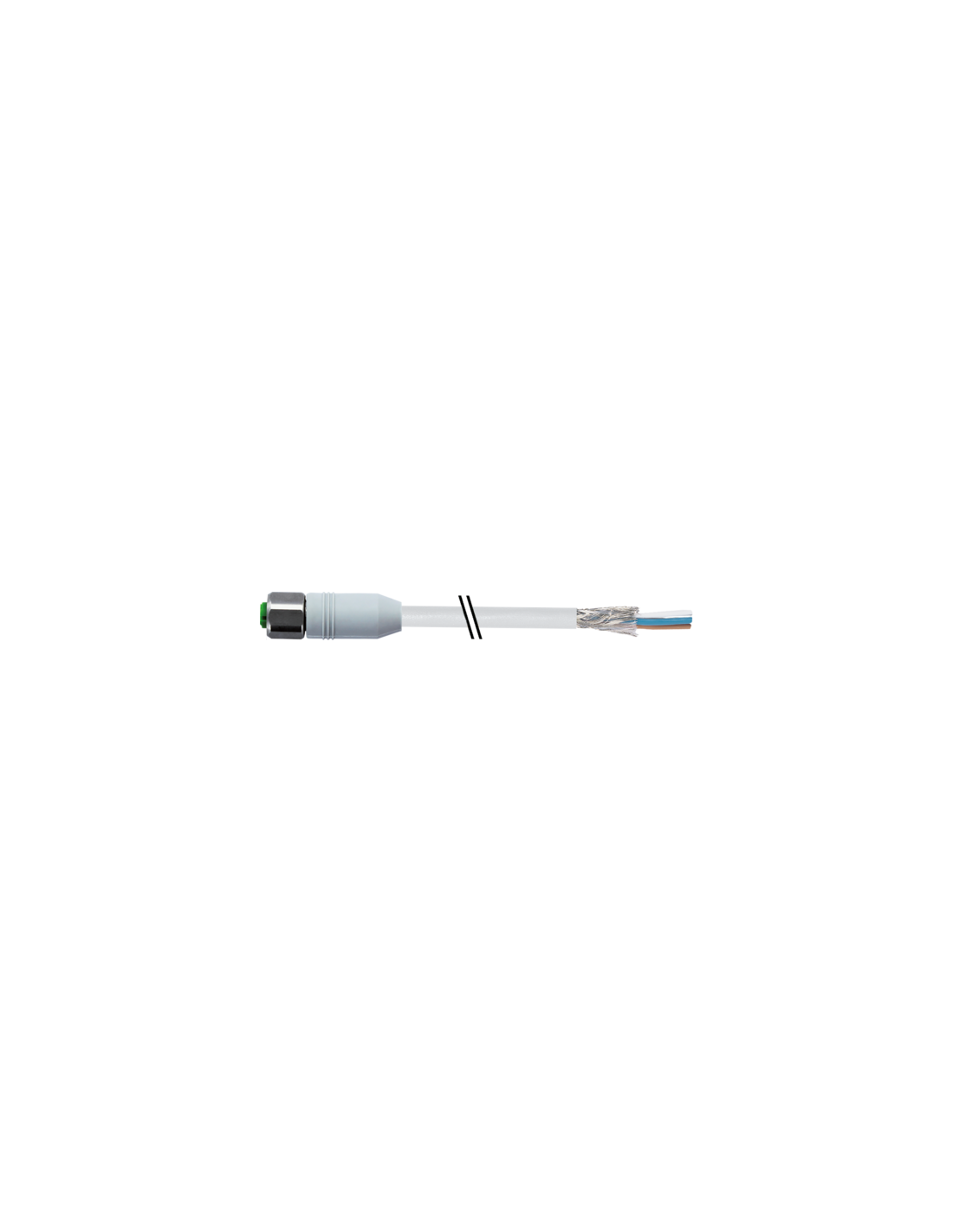

Złącze M12 żeńskie proste ekranowane z kablami – 7014-13201-2010200
Złącze M12 żeńskie proste ekranowane z kablami, o kodzie produktu 7014-13201-2010200, to wysokiej klasy komponent elektryczny dedykowany do zastosowań w wymagających warunkach przemysłowych, w tym w przemyśle spożywczym. Dzięki solidnej konstrukcji oraz szerokiemu zakresowi parametrów ochrony sprawdzi się idealnie w aplikacjach, gdzie niezawodność i bezpieczeństwo są kluczowe.
Zastosowania i możliwości wykorzystania złącza M12 żeńskiego prostego ekranowanego
Złącze M12 żeńskie proste ekranowane z kablami znajduje zastosowanie wszędzie tam, gdzie niezbędne jest szybkie, trwałe i bezpieczne łączenie przewodów sygnałowych lub zasilających, szczególnie w automatyce przemysłowej, systemach czujników, urządzeniach pomiarowych czy instalacjach wymagających wysokiego stopnia ochrony przed wodą, pyłem oraz agresywnymi mediami. Produkt jest odpowiedni do pracy w trudnych warunkach środowiskowych, dlatego jest chętnie wykorzystywany w branży spożywczej, farmaceutycznej, maszynowej oraz transportowej.
- Przemysł spożywczy i farmaceutyczny – odporność na środki czyszczące i oleje, łatwe utrzymanie higieny
- Automatyka przemysłowa – skuteczna transmisja sygnałów i zasilania w środowiskach o wysokim poziomie zakłóceń elektromagnetycznych
- Urządzenia czujników i pomiarów – niezawodne połączenia zapewniające bezpieczeństwo i dokładność odczytów
- Maszyny i linie produkcyjne – szeroki zakres temperatury pracy oraz zabezpieczenie przed wstrząsami
Najważniejsze zalety złącza M12 4-pinowego z ekranowaniem
- Wytrzymałość środowiskowa – zgodność z normą DIN EN 61076-2-101 (M12) oraz szczelność potwierdzona przez stopnie ochrony IP65, IP66K, IP67, IP68, IP69K
- Konstrukcja odporna na chemikalia i oleje – obudowa z wysokiej jakości tworzywa sztucznego oraz solidna uszczelka profilowa
- Pozłacane styki – zapewniają niezawodny przesył sygnałów nawet w wymagających aplikacjach
- Ekranowanie kabla – skuteczna ochrona przed zakłóceniami elektromagnetycznymi dzięki oplotowi miedzianemu, ocynowanemu oraz dodatkowej folii
- Wysoka jakość materiałów – zastosowanie stali szlachetnej (V4A) 1.4404 na elementy blokady
- Szeroki zakres temperatury pracy – odporność na temperatury od -25°C do +85°C (w zależności od części kablowej nawet od -30°C do +80°C)
- Bezpieczeństwo i niezawodność montażu – proste podłączanie poprzez włożenie i przykręcenie z zabezpieczeniem przeciwwstrząsowym
Charakterystyka techniczna i budowa złącza M12 ekranowanego
Złącze M12 to wersja żeńska, prosta (kabel nieodgięty), z 4 pozłacanymi pinami oraz kodowaniem typu A (standardowa kompatybilność dla automatyki przemysłowej). Przewód wyprowadzony złącza ma długość 2 m i wykonany jest z wysokiej jakości PVC, ekranowany w 80% oplotem miedzianym oraz dodatkowymi warstwami ochronnymi (fleece, folia). Każda żyła to skrętka miedziana kl. 5, o przekroju 0,34 mm², charakteryzująca się dużą elastycznością i trwałością przy zachowaniu optymalnej przenikalności prądu.
Złącze spełnia wymogi licznych norm odporności środowiskowej, w tym odporność na płomień UL 1581 i IEC 60332-2-2, a także wytrzymałość chemiczną i olejoodporność zgodnie z DIN EN 60811-404. Stopień ochrony zachowany jest przy prawidłowym montażu (włożenie i dokręcenie).
Wskazówki montażowe i dodatkowe informacje
- Uwaga na promień zgięcia – zalecany promień zgięcia wynosi minimum 10 x zewnętrzna średnica kabla, co pozwala zachować szczelność i trwałość przewodu.
- Zaleca się stosowanie opasek kablowych dla ochrony przed obciążeniami mechanicznymi i zapewnienia pewnej pracy na dłuższy czas.
- Produkt jest bezołowiowy, wolny od kadmu, FCKW i silikonu, co sprzyja ekologii i bezpiecznemu stosowaniu w środowiskach wrażliwych.
Dzięki odporności na wysokie temperatury, wilgoć, pył oraz agresywne media, złącze M12 żeńskie ekranowane z kablami stanowi pewny wybór do rozwiązań przemysłowych, gdzie wymagana jest najwyższa niezawodność i bezpieczeństwo połączeń elektrycznych.
