Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

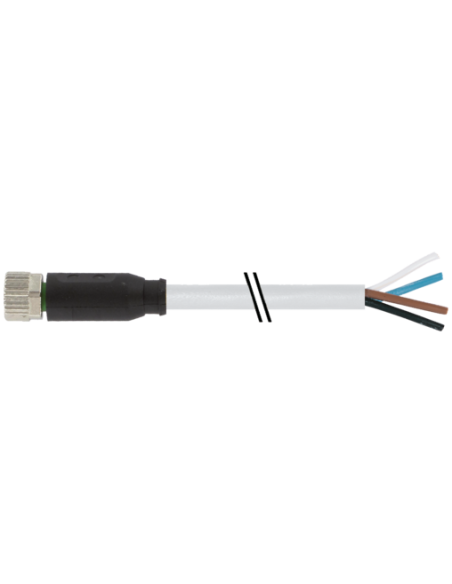

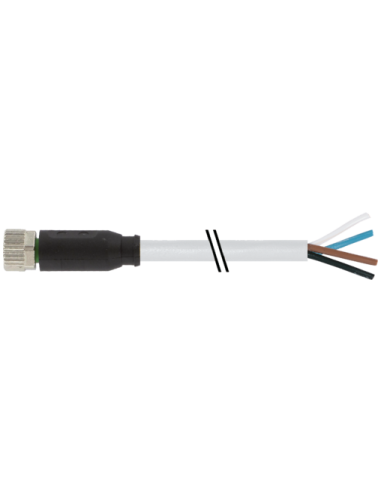

Konektor M8 żeński prosty z wolnym kablem 4-pin, 25 m – 7000-08061-2112500
Konektor M8 żeński prosty z wolnym końcem przewodu to wysokiej jakości komponent, który jest powszechnie stosowany w automatyce przemysłowej, robotyce, systemach sterowania oraz w aplikacjach wymagających niezawodnego połączenia i przesyłu sygnałów w trudnych warunkach środowiskowych. Produkt charakteryzuje się dużą odpornością na warunki przemysłowe, dzięki zastosowaniu trwałych materiałów oraz wysokiemu stopniowi ochrony IP65, IP66K, IP67.
Główne zalety złącza M8 żeńskiego prostego
- Standard przemysłowy M8 – uniwersalne zastosowanie zgodnie z normą DIN EN 61076-2-104 (M8), popularny wybór w profesjonalnym środowisku automatyki.
- 4 piny – możliwość przesyłania sygnałów oraz zasilania w jednym przewodzie.
- Długość przewodu 25 m – idealna do instalacji wymagających większego zasięgu oraz elastyczności montażowej.
- Kodowanie A – zapewnia poprawność oraz bezpieczeństwo połączenia.
- Wytrzymałość mechaniczna i chemiczna – materiały odporne na oleje i agresywne media, płaszcz przewodu wykonany z PVC i PUR.
- Pozłacane styki – zapewniają niską rezystancję styku oraz długą żywotność połączenia.
- Odporność na płomień – zgodność z IEC 60332-2-2 i UL 1581.
- Wysoki stopień ochrony – chroni przed pyłem, wodą i innymi czynnikami zewnętrznymi (IP65, IP66K, IP67).
Typowe zastosowania złącza M8 z wolnym końcem przewodu
- Automatyka przemysłowa – połączenia czujników i siłowników w liniach produkcyjnych.
- Inżynieria maszyn – okablowanie maszyn i urządzeń, także w trudnych i mobilnych warunkach.
- Sterowanie robotów – niezawodne przesyłanie sygnałów sterujących.
- Infrastruktura transportowa i logistyczna – integracja systemów sygnałowych oraz zasilania.
- Rozwiązania IoT przemysłowego – szybki i bezpieczny montaż urządzeń wymagających standardowych złącz.
Konstrukcja i bezpieczeństwo użytkowania przewodu M8
Produkt posiada prosty sposób montażu – wystarczy włożyć i dokręcić konektor, co gwarantuje trwałe połączenie. Gwint M8 x 1 oraz opaska kodująca ułatwiają szybkie identyfikowanie kierunku podłączenia. Przewód składa się z czterech żył oznaczonych kolorami (BN – brązowy, WH – biały, BU – niebieski, BK – czarny), a powłoka wykonana z PVC i PUR zapewnia wysoką elastyczność oraz odporność na uszkodzenia mechaniczne. Złącze ma blokadę antywstrząsową, co zwiększa bezpieczeństwo użytkowania w aplikacjach mobilnych i dynamicznych.
Parametry użytkowe i wytrzymałościowe złącza M8 żeńskiego
- Zakres temperatur pracy: od -25°C do 85°C (konektor), od -30°C do 80°C (przewód – praca stała).
- Maksymalne prądy i napięcia: do 4A na styku, do 60V DC/50V AC (UL: 30V).
- Izolacja oraz ochrona mechaniczna: przewód zawiera izolację PVC wolną od ołowiu, kadmu i silikonów, odporną na promieniowanie UV, oleje oraz substancje chemiczne.
- Średnica przewodu: 4,8 mm, żyły 0,25 mm², przewodnik typu klasa 5 (skrętka miedziana).
- Wytrzymałość na rozciąganie oraz odporność na zginanie: zoptymalizowane dla zastosowań wymagających ruchu (np. tory kablowe, maszyny).
Podsumowanie – złącze M8 z przewodem do wymagających zastosowań przemysłowych
Złącze M8 żeńskie proste z wolnym końcem kabla o długości 25 m stanowi idealny wybór w aplikacjach, gdzie wymagana jest niezawodność połączenia, odporność na czynniki zewnętrzne oraz łatwość montażu. Parametry techniczne oraz wysoka jakość wykonania umożliwiają szerokie zastosowanie w różnorodnych branżach przemysłowych, a kompatybilność ze standardami M8 pozwala na szybką integrację z istniejącą infrastrukturą automatyki.
