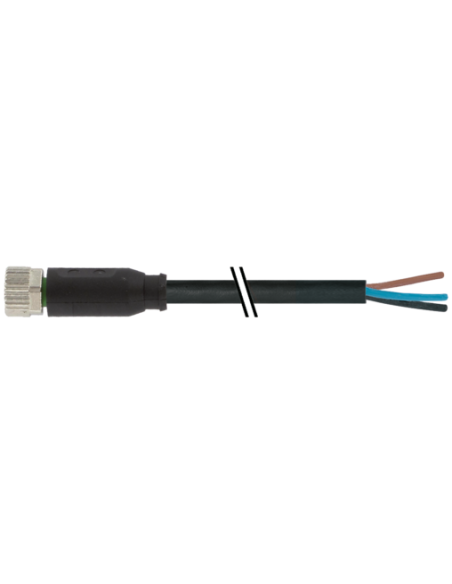

Żeński proste
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
| Dioda LED wskaźnika stanu | nie |
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
| wire arrangement | , czarny, niebieski |
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 żeński prosty z wolnym końcem kabla to niezawodne rozwiązanie do tworzenia połączeń elektrycznych w automatyce przemysłowej, robotyce i systemach czujników. Konektor zgodny z normą DIN EN 61076-2-104 (M8) zapewnia wysoką kompatybilność z szeroką gamą urządzeń i systemów automatyki.
Dzięki zastosowaniu wysokiej jakości materiałów, takich jak obudowa z tworzywa sztucznego o podwyższonej odporności chemicznej i na oleje oraz uszczelka FKM, konektor sprawdza się w wymagających warunkach przemysłowych. Dodatkowo kabel o długości 5 metrów z elastyczną powłoką PUR zapewnia doskonałą ochronę przed wpływem czynników zewnętrznych, promieniowaniem UV oraz działaniem płomieni.
Stopień ochrony IP65, IP66K, IP67 gwarantuje bezpieczeństwo pracy w środowisku narażonym na zapylenie, wilgoć oraz wysoki poziom zabrudzeń.
Złącze M8 żeńskie wykonane jest zgodnie z wymaganiami przemysłowymi, oferuje odporność na uderzenia i wstrząsy oraz zabezpieczenie mechaniczne. Niklowanie i zastosowanie stopu miedzi na stykach gwarantuje wysoką jakość transmisji sygnałów oraz zmniejsza ryzyko korozji.
Kabel PUR jest odporny na promieniowanie UV, oleje, benzynę oraz wiele agresywnych substancji chemicznych, co pozwala na zastosowanie w trudnych warunkach zewnętrznych i wewnętrznych.
Minimalna długość cięcia osłony: 20 mm zapewnia wygodny montaż i przygotowanie przewodów. Odpowiedni promień gięcia oraz liczba cykli gięcia i skręcania umożliwiają intensywne użytkowanie w aplikacjach ruchomych, takich jak kable prowadzone w kanałach energetycznych, roboty czy ramiona maszyn.
Aby zapewnić długą żywotność i niezawodność, zaleca się zabezpieczanie przewodów przed nadmiernymi obciążeniami mechanicznymi oraz stosowanie odpowiednich promieni gięcia.
Konektor M8 z wolnym końcem kabla to uniwersalne rozwiązanie do połączeń elektrycznych, przystosowane do pracy w trudnych warunkach przemysłowych, gdzie liczy się zarówno bezpieczeństwo, jak i łatwość instalacji. Wysoka jakość wykonania oraz odporność na czynniki zewnętrzne czynią go niezastąpionym elementem modernizacji i rozbudowy układów automatyki przemysłowej.
