Żeński kątowe
M12, 5-piny
z opaską kodującą
Odlew cynkowy, odporny na odpryski spawalnicze
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 2 m |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |

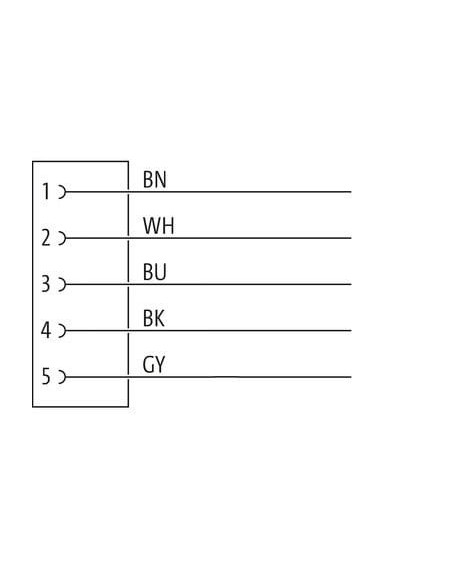

| wire arrangement | , czarny, niebieski, biały, szary |
| Identyfikacja przewodu | 058 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
| Cable weigth | 41,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

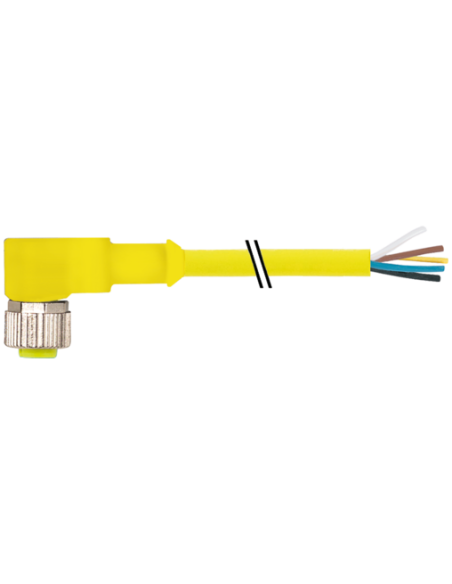

M12 żeńskie złącze kątowe 90° do kabla, model AIDA 7357-12361-0580200, to profesjonalne rozwiązanie do połączeń sygnałowych oraz zasilających w aplikacjach automatyki przemysłowej. Posiada 5 pozłacanych pinów, co umożliwia niezawodne przesyłanie sygnału przy zachowaniu wysokiej trwałości połączenia oraz odporności na korozję.
Złącze wyposażone jest w odlew cynkowy odporny na odpryski spawalnicze, co czyni je idealnym do zastosowań w środowiskach narażonych na tego typu zanieczyszczenia, np. linie produkcyjne oraz stanowiska spawalnicze. Obudowa z wysokiej jakości tworzywa sztucznego zapewnia bardzo dobrą odporność chemiczną i na oleje – idealna do środowisk agresywnych, w których obecne są smary, chłodziwa lub inne substancje chemiczne.
Stosowany przewód PUR o długości 2 m charakteryzuje się podwyższoną odpornością na zginanie, ścieranie, działanie chemikaliów oraz promieniowanie UV. Brak halogenów, kadmu i ołowiu zapewnia bezpieczeństwo użytkowania również w środowiskach wrażliwych na emisję toksycznych substancji w przypadku pożaru. Kabel posiada pięć żył o przekroju 0,34 mm², co zapewnia dobrą przewodność i stabilność parametrów elektrycznych.
Produkt dedykowany do wykorzystania w systemach automatyki przemysłowej, robotyce, urządzeniach pomiarowych, sensorach, a także w maszynach produkcyjnych, w których stosowany jest standard M12. Dzięki kątowej budowie złącze umożliwia instalację w miejscach o ograniczonej przestrzeni lub trudnodostępnych punktach serwisowych.
Złącze M12 typu żeńskiego może być instalowane zarówno w połączeniach sygnałowych, jak i zasilających. Pozłacane styki gwarantują niezawodny kontakt również pod wpływem wibracji oraz przy wielokrotnym podłączaniu i odłączaniu.
Wymiary złącza (39 mm x 28,5 mm), gwint M12 x 1 oraz kątowa obudowa sprawiają, że produkt łatwo jest zainstalować, nawet w ograniczonej przestrzeni. Montaż odbywa się poprzez włożenie i przykręcenie złącza, co zapewnia szybki oraz stabilny montaż w aplikacjach wymagających częstej wymiany lub serwisowania okablowania.
Produkt spełnia wymogi norm międzynarodowych oraz posiada odpowiednie certyfikaty, m.in. cURus.
