Żeński proste
M12, 4-piny
2× LED (PNP)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze DC maks. (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | zielony, żółty |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | female |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 653 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 29,7 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 60 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |
Przewód M12 z diodą LED – 4-pinowy, 10 m, LED wskaźniki stanu, złącze żeńskie | Kod produktu: 7000-12281-6531000
Przewód sygnałowy z diodą LED M12 to nowoczesne rozwiązanie przeznaczone do przemysłowych aplikacji automatyki, które wymagają niezawodnego przesyłu sygnałów i trafnej diagnozy stanu pracy. Dzięki zastosowaniu diod LED (zielonej i żółtej) możliwe jest przejrzyste sygnalizowanie stanu urządzenia. Produkt spełnia wymagania dotyczące odporności na warunki przemysłowe: odporność chemiczną, na oleje oraz szczelność IP65, IP66K i IP67.
Konstrukcja złącza M12 oraz trwały kabel PUR – kluczowe zalety
Wysokiej jakości złącze M12 z 4-pinowym interfejsem umożliwia szybkie i pewne podłączanie czujników oraz elementów automatyki. Mocna, plastikowa nakrętka radełkowana zapewnia łatwy montaż ręczny oraz zabezpieczenie przed luzowaniem pod wpływem wibracji i drgań.
- Trwały kabel PUR odporny na przetarcia, promieniowanie UV oraz środki chemiczne
- Sygnalizacja LED (żółta, zielona) – umożliwia szybką diagnostykę pracy i uproszczoną obsługę
- Zgodność ze standardami DIN EN 61076-2-101 (M12) oraz UL/cURus
- Długość kabla 10 m pozwala na elastyczne rozprowadzenie instalacji
- Powłoka Safe-Cover zabezpiecza przed mechanicznymi uszkodzeniami
Typowe zastosowania przewodu sygnałowego LED M12 4-pin
Przewody M12 LED często wykorzystywane są w zautomatyzowanych liniach produkcyjnych, maszynach przemysłowych, systemach transportu oraz w aplikacjach wymagających szybkiej i precyzyjnej diagnozy stanu połączeń elektrycznych. Nadają się do pracy w środowiskach o podwyższonej wilgotności i zapyleniu – dzięki wysokiemu stopniowi ochrony IP65/IP66K/IP67.
- Podłączanie czujników i elementów wykonawczych w szafach sterowniczych
- Systemy bezpieczeństwa i kontroli procesów
- Automatyka przemysłowa – taśmy montażowe, stanowiska robotyczne
- Maszyny produkcyjne wymagające czytelnej sygnalizacji LED
Bezpieczeństwo, trwałość i łatwość instalacji – szczególne cechy produktu
Dzięki zastosowaniu materiałów o wysokiej odporności – obudowa z tworzywa sztucznego, powłoka z cynkowego odlewu ciśnieniowego oraz przewód z giętkiego i odpornego PUR – produkt zapewnia długotrwałą i niezawodną eksploatację nawet w trudnych warunkach. Pozłacane styki gwarantują stabilność połączenia elektrycznego, minimalizując opór kontaktowy.
- Łatwy montaż: skręcane złącze z gwintem M12 x 1, ergonomiczna obsługa ręczna
- Osłona antystatyczna i odporność na drgania – długotrwała stabilność instalacji
- Szeroki zakres temperatur pracy od -25 °C do 85 °C (w zależności od jakości kabla – nawet do -40 °C)
- Możliwość pracy w aplikacjach ruchomych – wysoka odporność na zginanie i skręcanie przewodu
Normy i certyfikaty – potwierdzenie jakości
Przewód spełnia międzynarodowe normy IEC oraz posiada certyfikaty, co gwarantuje bezpieczeństwo użytkowania i zgodność z wymogami globalnych rynków przemysłowych.
- Certyfikat cURus – dopuszczenie do rynku Ameryki Północnej
- Odporność na płomień: zgodność z IEC 60332-2-2, UL 1581
- Odporność na promieniowanie UV: zgodność z DIN EN ISO 4892-2 A
- Odporność na oleje i chemikalia: DIN EN 60811-404

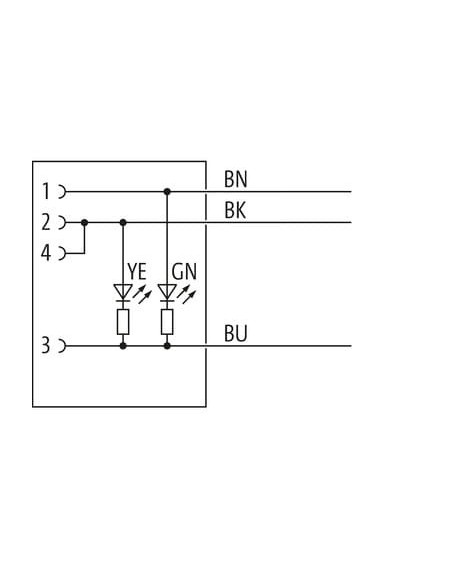

Schematy podłączeniowe i oznaczenia przewodów
Produkt wyposażony jest w wyraźne i uniwersalne oznaczenia kolorystyczne przewodów (brązowy – BN, czarny – BK, niebieski – BU), zgodnie ze standardami przemysłowymi. Dwa przewody są dedykowane do sterowania diodami LED, co pozwala na łatwą integrację z systemami sterowania i automatyki.
Kabel M12 z diodą LED o długości 10 metrów to niezawodne rozwiązanie do aplikacji, w których istotne są niezawodność połączeń, szybka diagnostyka stanu oraz łatwość montażu i konserwacji – szczególnie w branży automatyki przemysłowej, systemach transportu oraz liniach produkcyjnych.
