Żeński proste
M12, 3-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 317 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Stranding factor min. | 40 mm |
| Stranding factor max. | 40 mm |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 56,1 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 80 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 3 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 90 ± 3 Shore A |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 6 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
Konektor M12 żeński prosty z wolnym końcem kabla – idealne rozwiązanie do automatyki
Konektor M12 żeński prosty z wolnym kablem (kod produktu: 7000-13181-3171000) to wysokiej jakości komponent przeznaczony do instalacji w różnorodnych systemach automatyki przemysłowej, maszynach oraz liniach produkcyjnych. Złącze spełnia rygorystyczne normy przemysłowe, gwarantując niezawodne połączenie elektryczne oraz wysoki poziom ochrony przed czynnikami zewnętrznymi.
Zastosowanie konektora M12 żeńskiego prostego
Złącze M12 3-pinowe znajduje szerokie zastosowanie w aplikacjach wymagających niezawodnego i szybkiego łączenia czujników, siłowników, systemów bezpieczeństwa oraz urządzeń pomiarowych. Doskonale sprawdza się w przemyśle spożywczym, maszynowym, motoryzacyjnym oraz logistycznym.
- Automatyka przemysłowa – podłączanie czujników, siłowników oraz urządzeń wykonawczych
- Maszyny i linie produkcyjne – szybka i pewna instalacja oraz serwis przewodów sygnałowych
- Robotyka – integracja przewodów w środowiskach o wysokich wymaganiach dotyczących trwałości i szczelności
- Systemy bezpieczeństwa – połączenia o podwyższonej odporności na zakłócenia elektromagnetyczne
Najważniejsze cechy konektora M12 z kablem 10 m
Konektor M12 żeński prosty posiada trzy piny (3-pin), zgodnie z kodowaniem A, oraz solidną konstrukcję odporną na warunki przemysłowe. Wytrzymała obudowa z tworzywa sztucznego zapewnia wysoką odporność chemiczną i na działanie olejów. Kabel o długości 10 m umożliwia elastyczne zastosowanie w dużych instalacjach.
- Standard złącza: M12 x 1
- Długość przewodu: 10 metrów
- Stopień ochrony: IP65, IP66K, IP67 – odporność na kurz, wodę oraz czynniki zewnętrzne
- Ekranowany przewód ograniczający wpływ zakłóceń elektromagnetycznych

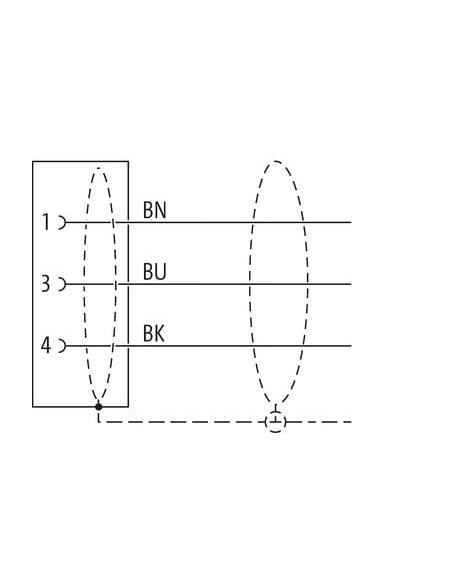

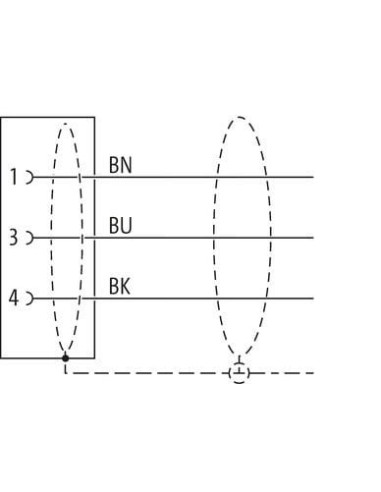

- Kolorystyka żył: brązowy (BN), niebieski (BU), czarny (BK)
- Kabel z powłoką PVC – wysoka wytrzymałość mechaniczna i odporność na płomień
- Zabezpieczenie przeciwwstrząsowe oraz możliwość montażu za pomocą opaski kodującej
Wytrzymałość i bezpieczeństwo użytkowania
Konektor M12 wykonany jest z wytrzymałych materiałów: obudowa z tworzywa PUR oraz powłoka śrubowa z niklowanego odlewu cynkowego. Montowany poprzez włożenie i dokręcenie (moment obrotowy 0,6 Nm) zapewnia pewne połączenie nawet w warunkach narażonych na drgania. Złącze spełnia normę DIN EN 61076-2-101, co gwarantuje bezpieczeństwo zgodne z europejskimi wymaganiami przemysłowymi.
Elastyczna konfiguracja i montaż konektora M12
Konektor wyposażony jest w wolny koniec kabla, co umożliwia łatwe dopasowanie do istniejących instalacji. Przewód można dociąć lub połączyć zgodnie z wymogami projektu, a dodatkowe długości kabli dostępne są na zamówienie. Wskazówki dotyczące promieni gięcia oraz ochrony przed naprężeniami mechanicznymi pozwalają zachować deklarowaną szczelność IP nawet w wymagających aplikacjach.
- Minimalny promień gięcia: 10 x średnica zewnętrzna kabla w instalacjach stałych
- Zakres temperatur pracy: od -40°C do +80°C (przy montażu stałym)
- Kabel bez szkodliwych dodatków: bezołowiowy, bez kadmu, bezsilikonowy, wolny od FCKW
Podsumowanie – Konektor M12 żeński prosty z kablem
Dzięki swoim właściwościom konektor M12 żeński prosty z kablem 10 m stanowi niezawodne i elastyczne rozwiązanie do tworzenia profesjonalnych połączeń elektrycznych w automatyce oraz przemyśle. Solidna konstrukcja, wysoki stopień ochrony IP, ekranowany przewód oraz uniwersalne zastosowanie sprawiają, że ten produkt doskonale sprawdzi się zarówno w nowych, jak i modernizowanych instalacjach przemysłowych.
