Żeński kątowe
Odlew cynkowy, odporny na odpryski spawalnicze
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Powłoka Safe-Cover |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 051 |
| Rodzaj przewodu | 5 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 31,9 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 58 ± 3 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 74 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
| Welding spark resistance | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 1 Mio. |
| Skręcanie | ± 360 °/m |
| Prędkość skrętu | 35 Cykle/min |

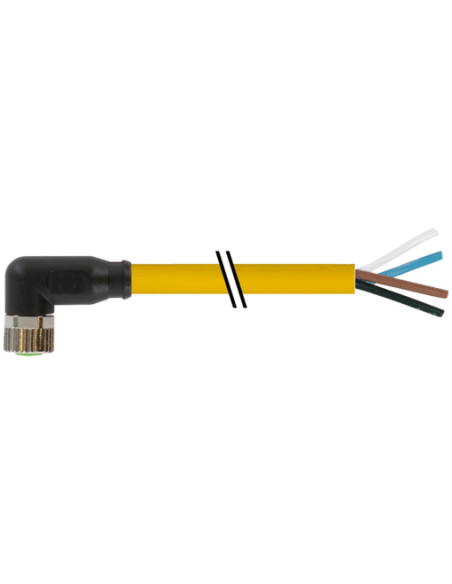

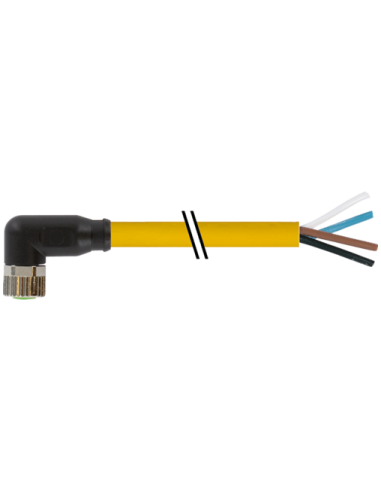

Złącze żeńskie M8 90° na kabel 7000-08101-0510500 – profesjonalne rozwiązanie do automatyki
Złącze żeńskie M8 90° na kabel to wysokiej jakości komponent, szeroko stosowany w automatyce przemysłowej, systemach sensoryki oraz rozdzielniach elektrycznych. Jego konstrukcja zapewnia bezpieczne i niezawodne podłączenie urządzeń, takich jak czujniki, siłowniki oraz inna aparatura wymagająca szybkiego i trwałego połączenia sygnałowego lub zasilającego.
Charakterystyka techniczna – Złącze M8 kątowe
Złącze zostało wyposażone w czteropinowe gniazdo M8 z kątowym wyprowadzeniem, co gwarantuje wygodne prowadzenie przewodu w instalacjach o ograniczonej przestrzeni. Stosowane tu wysokiej jakości materiały – w tym PUR (poliuretan) – zapewniają doskonałą odporność chemiczną i mechaniczną, w tym na oleje, ścieranie oraz działanie czynników zewnętrznych.
- Obudowa z tworzywa sztucznego gwarantuje lekkość i elastyczność instalacji.
- Kątowe wyprowadzenie kabla umożliwia montaż w trudno dostępnych miejscach.
- Ochrona IP65/IP66K/IP67 zapewnia bezpieczną pracę w wymagających warunkach środowiskowych.
- Styk pozłacany zapewnia niezawodny kontakt oraz odporność na korozję.
- Kodowanie A – szeroka kompatybilność z urządzeniami automatyki.
Budowa i możliwości zastosowania złącza M8
Gniazdo M8 kątowe przystosowane jest do kabla o długości 5 m, zakończonego wolnymi końcami o czterech przewodach (brązowy, biały, niebieski, czarny), co pozwala na elastyczne dopasowanie instalacji do wymagań aplikacji. Wysoki standard wykonania sprawia, że złącze znajduje zastosowanie w:
- Maszynach przemysłowych i liniach produkcyjnych
- Systemach czujników i aktuatorów
- Robotyce przemysłowej
- Automatyce budynkowej oraz systemach transportowych
- Środowiskach o podwyższonych wymaganiach dotyczących szczelności i odporności (pył, woda, oleje, drgania)
Najważniejsze zalety złącza kątowego M8 z przewodem PUR
- Odporność na agresywne media przemysłowe – możliwość wykorzystania w otoczeniu narażonym na działanie substancji chemicznych oraz olejów.
- Ochrona przed płomieniem zgodnie z normą IEC 60332-2-2 oraz UL 1581 FT2.
- Antysplatter – metalowa nakrętka odporna na odpryski spawalnicze.
- Elastyczność montażu – kabel PUR o wysokiej odporności na skręcanie i zginanie (do 10 milionów cykli), sprawdza się w ruchomych aplikacjach.
- Bezpieczeństwo połączenia – pewny montaż dzięki gwintowi M8 x 1 oraz odporność na wstrząsy.
Przykładowe zastosowania i typowe konfiguracje
Złącza M8 tego typu są powszechnie stosowane w:
- Systemach bezpieczeństwa maszyn – szybkie i pewne połączenie sygnałowe.
- Sieciach przemysłowych IO-Link oraz Profibus, Profinet.
- Układach automatycznego sterowania i monitoringu parametrów procesowych.
- Łączeniu rozproszonych elementów maszyn i linii pakujących, co pozwala na modułową rozbudowę instalacji.
Złącze żeńskie M8 90° – bezpieczeństwo i łatwość instalacji
Stosowanie oryginalnych złączy o wysokim stopniu ochrony to gwarancja niezawodności całego systemu automatyki. Starannie dobrane materiały oraz wykonanie ułatwiają instalację, a oznaczone kolorystycznie żyły (BN-brązowy, WH-biały, BU-niebieski, BK-czarny) upraszczają podłączanie według schematu. Kątowa konstrukcja wtyku oszczędza miejsce i poprawia ergonomię prowadzenia przewodów.
- Standardowa zgodność z normami: DIN EN 61076-2-104 (M8), UL, cURus – potwierdzenie jakości.
- Zabezpieczenie przeciwprzeciążeniowe oraz wysoka izolacja chronią instalację przed przepięciami oraz niepożądanymi zwarciami.
