Złącza wtykowe dla przemysłu spożywczego
Inne długości kabli są dostarczane na życzenie.
Żeński proste
M12 F&B Pro
5-piny
Stal szlachetna 1.4404 (V4A)
bez koszulek kablowych
IP69K
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 25 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW14 |
| Stopień ochrony (EN IEC 60529) | IP65, IP68, IP69K |
| Długość cięcia (osłona) | 20 mm |
| Norma produktu | DIN EN 61076-2-101 (M12), FDA conform |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Kolor uchwytu stykowego | ice blue |
| Materiał uszczelka | EPDM |
| Materiał obudowa | PP |
| Materiał mocowanie styków | PP |
| Blokada materiału | Stal szlachetna 1.4404 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -40 °C |
| Temperatura robocza maks. | 105 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 365 |
| Kolor izolacji | niebieski |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 35,2 g/m |
| Materiał płaszcz | TPE-S |
| Twardość krawędzi osłona | 47 ± 5 Shore D |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,27 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 64 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 58 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 105 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 105 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 4 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

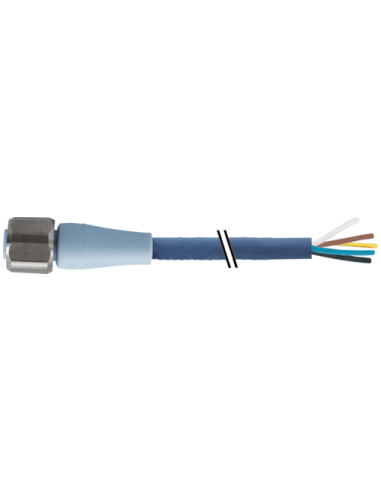

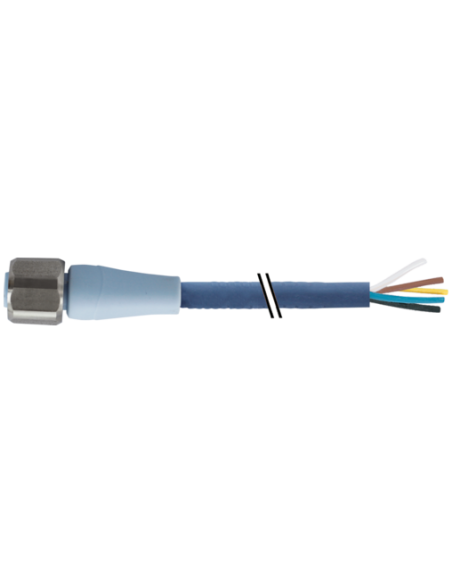

Złącze M12 żeńskie proste do kabla F&B Pro 7024-12241-3652500 – Wytrzymałe rozwiązanie dla przemysłu spożywczego
Złącze wtykowe M12 żeńskie 0° F&B Pro o kodzie 7024-12241-3652500 to produkt dedykowany do wymagających aplikacji przemysłowych, szczególnie w branży spożywczej, gdzie kluczowa jest higiena, niezawodność oraz odporność na czynniki chemiczne i mechaniczne. Dzięki wysokim standardom wykonania stanowi doskonały wybór do automatyzacji, techniki procesowej oraz aplikacji w środowiskach o podwyższonych wymaganiach sanitarnych.
Wysoka odporność – IP65, IP68, IP69K oraz stal nierdzewna
Obudowa złącza wykonana z tworzywa PP oraz zastosowanie stali nierdzewnej 1.4404 (V4A) jako materiału blokującego zapewniają znakomitą odporność na korozję, wilgoć oraz agresywne środki czyszczące stosowane w przemyśle spożywczym. Stopień ochrony IP69K umożliwia korzystanie z tego złącza w aplikacjach poddawanych intensywnym myciom ciśnieniowym oraz w środowiskach narażonych na pył i wilgoć.
Elastyczność instalacyjna i łatwość montażu – długi przewód i typ prosty
Złącze M12 F&B Pro jest wyposażone w przewód o długości 25 m, co umożliwia komfortowe prowadzenie instalacji w dużych zakładach produkcyjnych oraz rozbudowanych liniach technologicznych. Typ montażu polega na włożeniu i przykręceniu, co ułatwia szybkie i stabilne podłączenie, a zabezpieczenie przeciwwstrząsowe zapewnia niezawodność w środowiskach o dużym natężeniu pracy.
Zastosowanie złącza M12 w automatyce i technice procesowej
Produkt doskonale sprawdzi się w typowych zastosowaniach, takich jak:
- Linie produkcyjne przemysłu spożywczego – kompatybilność z normą FDA umożliwia instalację w obszarach, gdzie konieczna jest zgodność z wymaganiami sanitarnymi.
- Automatyka przemysłowa – przesył sygnałów i zasilania w urządzeniach wykonawczych i czujnikach.
- Maszyny pakujące, sortujące oraz robotyka przemysłowa
- Strefy o podwyższonych wymaganiach sanitarnych – dzięki odporności na środki czyszczące oraz wysokie i niskie temperatury (od -40°C do 105°C).
Solidna konstrukcja i bezpieczeństwo działania
Złącze M12 pięciopinowe spełnia normę DIN EN 61076-2-101 i zostało wyposażone w pozłacane styki z odpornego stopu miedzi, co gwarantuje niskie opory kontaktowe oraz niezawodność przesyłu sygnału. Zarówno złącze, jak i przewód wykonano z materiałów odpornych na oleje, płyny chemiczne oraz skrajne temperatury, zapewniając bezproblemową eksploatację nawet w trudnych warunkach przemysłowych.
Cechy konstrukcyjne przewodu dla ekstremalnych warunków
- Płaszcz wykonany z TPE-S – elastyczność oraz odporność na uszkodzenia mechaniczne.
- Izolacja przewodów z PP, wolna od halogenów, kadmu, ołowiu oraz silikonów.
- Możliwość pracy w ruchu – przewód przystosowany do pracy w aplikacjach ruchomych (C-track), liczba cykli gięcia do 4 milionów i odporność na skręcanie.

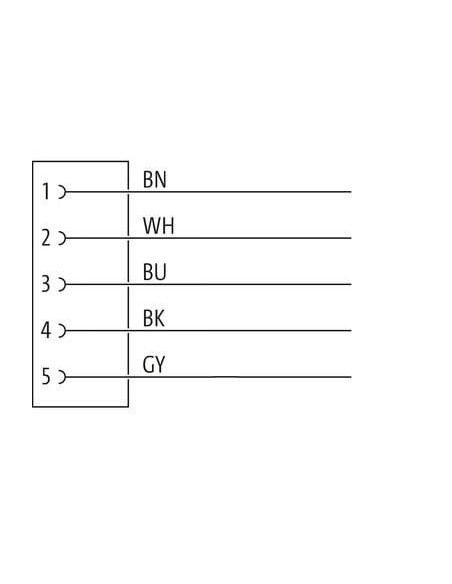

- Wyraźnie oznaczone żyły (kolory: brązowy, biały, niebieski, czarny, szary) zgodnie ze schematem, co ułatwia poprawną instalację oraz serwisowanie.
Najważniejsze zalety złącza M12 żeńskiego F&B Pro
- Pełna odporność na mycie ciśnieniowe i agresywne środki czyszczące.
- Długa żywotność i niezawodność nawet w intensywnie wykorzystywanych liniach produkcyjnych.
- Spełnienie rygorystycznych norm branżowych – gwarancja bezpieczeństwa, efektywności oraz zgodności z wymaganiami przemysłu spożywczego.
- Uniwersalność zastosowania w automatyce, maszynach, robotyce, czujnikach i siłownikach.
- Łatwa identyfikacja i podłączenie przewodów dzięki standardowemu kodowaniu M12 A oraz przejrzystym schematom przewodów.
Wybór złącza M12 F&B Pro 7024-12241-3652500 to gwarancja bezpiecznego, elastycznego i higienicznego połączenia, które spełnia najwyższe wymogi nowoczesnej produkcji przemysłowej.
