Męski prosty
M8, 3-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 3 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski |
General data | Cable
| Identyfikacja przewodu | 630 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| wire arrangement | , czarny, niebieski |
Mechanical data | Cable
| Cable weigth | 26,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,1 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 3 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

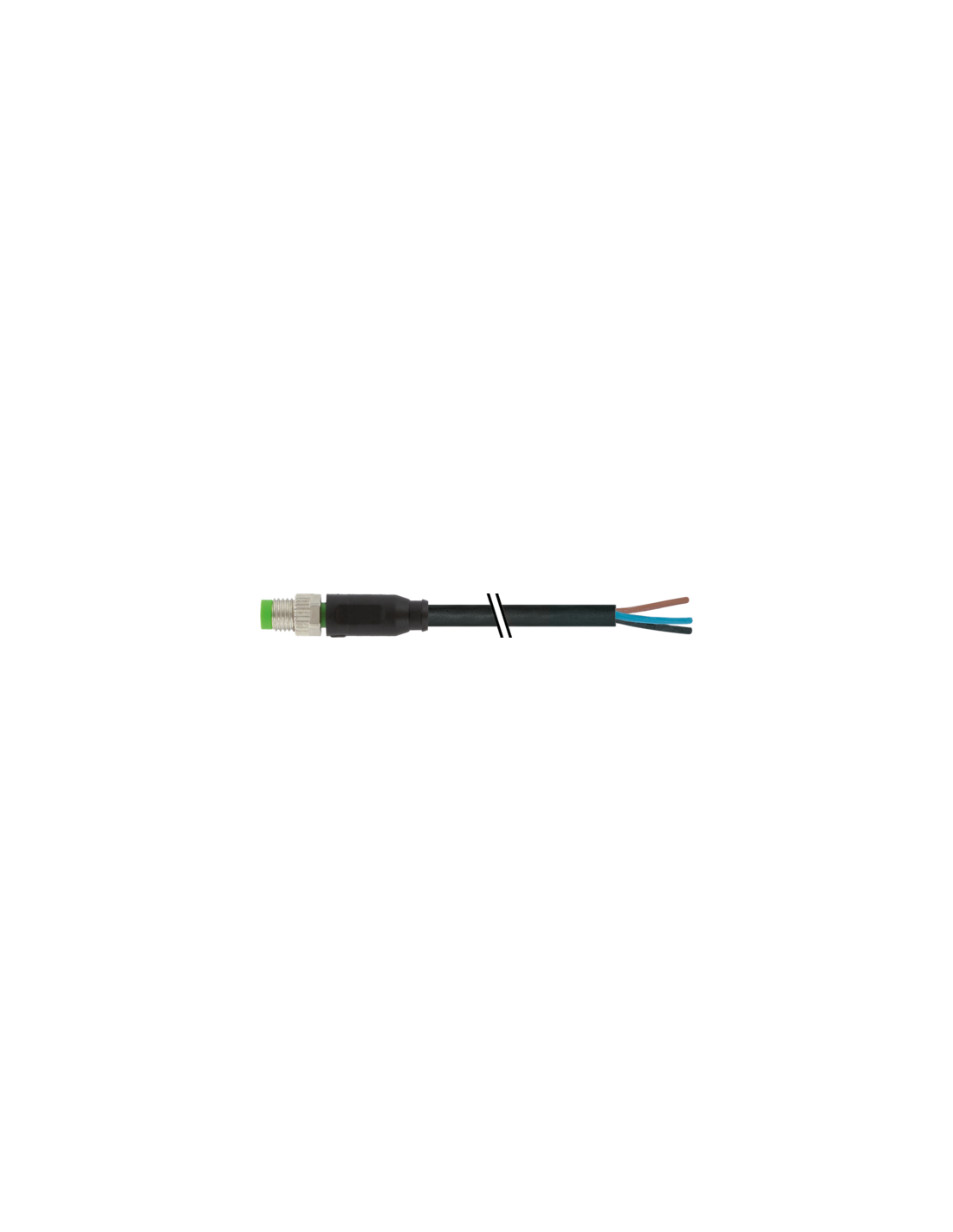

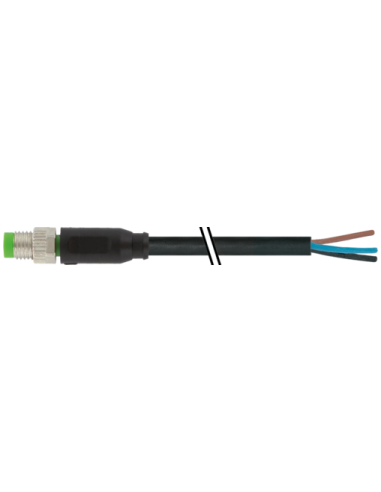

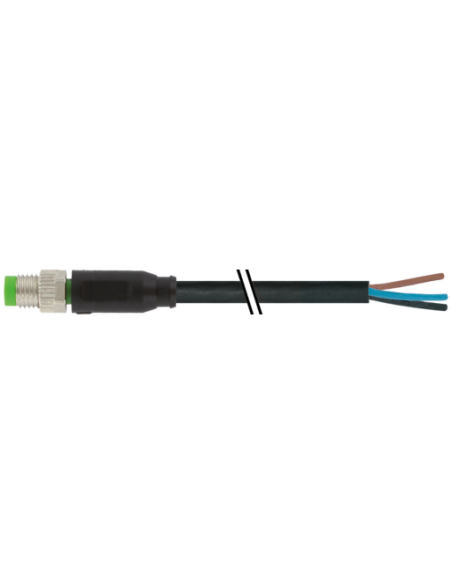

Złącze M8 – Przewód połączeniowy 3-pinowy, kod produktu 7000-08001-6300100
Złącze M8 z przewodem o długości 1 metra to niezwykle praktyczny element wykorzystywany w automatyce przemysłowej, systemach czujników, maszynach oraz urządzeniach produkcyjnych, gdzie wymagana jest trwałość, niezawodność oraz szybki i łatwy montaż połączeń elektrycznych.
Zastosowanie złącza M8
Złącze prosty męski M8 znajduje szerokie zastosowanie w:
- Automatyce przemysłowej – do podłączania czujników, elementów wykonawczych oraz modułów wejść/wyjść.
- Maszynach produkcyjnych – szybkie połączenie czujników i siłowników w systemach automatyki.
- Przemysłowych systemach sterowania – integracja urządzeń wymagających niezawodnych, odpornych na warunki zewnętrzne połączeń.
- Robotyce i systemach transportowych – zapewnia pewne i trwałe połączenia nawet w wymagających warunkach eksploatacyjnych.
- Aplikacjach zewnętrznych i wewnętrznych – dzięki wysokiej odporności na wilgoć, oleje i czynniki chemiczne.
Najważniejsze cechy złącza M8 prostego 3-pinowego
- 3 piny – optymalne rozwiązanie do przesyłu sygnałów oraz zasilania w typowych aplikacjach przemysłowych.
- Wysoki stopień ochrony (IP65, IP66K, IP67) – zapewnia szczelność i odporność na pył oraz wodę, co pozwala na pracę w trudnych warunkach środowiskowych.
- Pozłacane styki – gwarancja długotrwałej i niezawodnej transmisji sygnału oraz ochrony przed korozją.
- Powłoka blokady i śrubowego złącza: niklowana – zapewnia dodatkową trwałość mechaniczną.
- Kodowanie A – zabezpiecza przed nieprawidłowym wpięciem wtyczki.
- Wytrzymała konstrukcja – obudowa z odpornego tworzywa sztucznego PUR sprawdza się w kontakcie z olejami i środkami chemicznymi.
- Przewód o przekroju 0,25 mm² – zapewnia solidne parametry prądowe i mechaniczne.
- Odporność na promieniowanie UV oraz na płomień (normy UL oraz IEC) pozwala na stosowanie przewodu na zewnątrz oraz w miejscach narażonych na podwyższoną temperaturę.
- Prosta instalacja – montaż poprzez włożenie i przykręcenie, zabezpieczenie przeciwwstrząsowe.
Parametry przewodu i typowa budowa
Trzyżyłowy przewód zakończony otwartym końcem (free cable end) umożliwia łatwą integrację z istniejącymi instalacjami. Kolory żył: brązowy (BN), niebieski (BU) i czarny (BK), zgodne z przemysłową normą okablowania.
- Mocny płaszcz PUR – zwiększona odporność na ścieranie, zginanie i skręcanie.
- Minimalny promień gięcia: 5x średnica zewnętrzna dla montażu stałego oraz 10x średnica zewnętrzna podczas pracy ruchomej.
- Wysoka liczba cykli gięcia (do 10 milionów) oraz odporność na skręt – idealny do zastosowań dynamicznych.
- Brak szkodliwych substancji – przewód bezhalogenowy, bezołowiowy, wolny od kadmu i silikonu.
Dlaczego warto stosować złącza M8?
Złącza M8 są standardem wykorzystywanym w licznych sektorach przemysłu do instalacji, w których istotna jest niezawodność, szczelność i szybkość montażu. Dzięki kompaktowym rozmiarom oraz wysokiemu stopniowi ochrony złącze M8 można stosować tam, gdzie warunki eksploatacyjne są szczególnie wymagające, a mała przestrzeń montażowa wymusza stosowanie miniaturowych komponentów.
- Przewidziane dla aplikacji prądowych do 4 A i napięcia do 60 V DC.
- Możliwość wszechstronnego zastosowania dzięki szerokiemu zakresowi temperatur pracy (-25°C do 85°C oraz nawet od -40°C jako przewód).
Złącze M8 3-pinowe 7000-08001-6300100 to profesjonalne rozwiązanie, które sprawdzi się zarówno w rozbudowanych liniach produkcyjnych, jak i w kompaktowych urządzeniach automatyki, podnosząc jakość i trwałość połączeń elektrycznych.
