Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 231 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

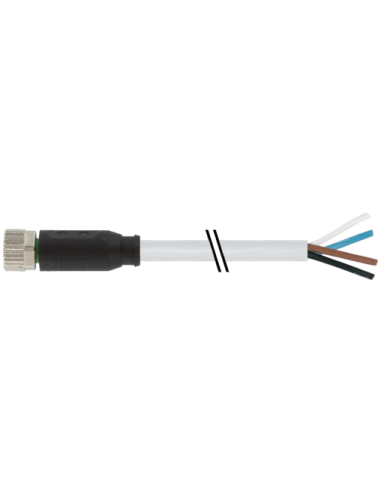

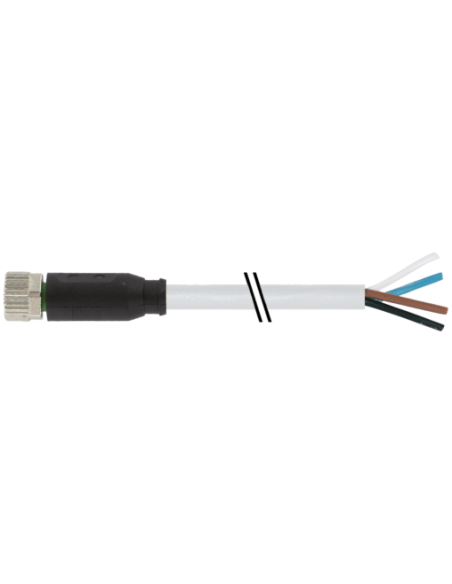

Konektor M8 żeński prosty z wolnym kablem 4-pin – 7000-08061-2310500
Konektor M8 żeński prosty z wolnym końcem kabla to uniwersalne rozwiązanie do szybkiego i niezawodnego podłączania urządzeń automatyki przemysłowej, maszyn oraz systemów czujnikowych. Produkt o kodzie 7000-08061-2310500 zapewnia wysoką jakość połączenia zarówno w standardowych, jak i w wymagających warunkach środowiskowych.
Zastosowanie konektora M8 – 4 piny w automatyce i przemyśle
Przemysłowe konektory M8 są powszechnie stosowane do:
- łączności z czujnikami i elementami wykonawczymi,
- sygnałowych połączeń w szafach sterowniczych,
- systemów sterowania,
- zasilania niskonapięciowego,
- oraz w miejscach, gdzie wymagane są trwałe i odporne na zakłócenia połączenia,
- typowe zastosowania obejmują także aparaturę pomiarową, robotykę, liniowe systemy automatyzacji oraz aplikacje mobilne.
Budowa i wytrzymałość – bezpieczeństwo w każdych warunkach
Obudowa konektora wykonana jest z wysokiej jakości tworzywa sztucznego oraz niklowanej blokady, co zapewnia podwyższoną odporność na uszkodzenia mechaniczne, działanie olejów, chemikaliów oraz trudnych czynników środowiskowych. Kabel PUR wyróżnia się długą żywotnością, bezhalogenowym i bezołowiowym składem oraz podwyższoną elastycznością i odpornością na zginanie.
Stopień ochrony IP65, IP66K oraz IP67 sprawia, że złącze może być stosowane w środowiskach wymagających odporności na pył i wodę, a także w aplikacjach o podwyższonej wilgotności.
Konstrukcja – szczegóły techniczne i zalety
- Konektor typu M8 z prostym odejściem kablowym i gwintem M8 x 1.
- 4 piny z pozłacanymi stykami zapewniają niskie opory przejścia i niezawodne przewodnictwo.
- Długość kabla – standardowo 5 metrów (inne długości na życzenie).
- Kodowanie A, zapewniające pełną kompatybilność ze standardem DIN EN 61076-2-104 (M8).
- Przewód o przekroju 0,25 mm², zbudowany z giętkiej skrętki miedzianej – łatwy w instalacji i odporny na miliony cykli gięcia (praca w C-track i aplikacjach ruchomych).
- Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK).
Bezpieczeństwo montażu i długotrwała eksploatacja
Przygotowany konektor pozwala na szybkie i bezpieczne podłączenie do innych komponentów systemów automatyki. Montaż "włożone, przykręcone" z zabezpieczeniem przeciwwstrząsowym zapewnia stabilność mocowania w warunkach przemysłowych, nawet przy występowaniu wibracji. Obudowa i zastosowane materiały gwarantują długotrwałą pracę w szerokim zakresie temperatur: od -25°C do +85°C w stanie montażu oraz do -40°C przy pracy samego kabla.
Typowe przykłady użycia
- Połączenia sygnałowe i zasilające w maszynach przemysłowych
- Automatyka procesowa i linie technologiczne
- Czujniki bezpieczeństwa oraz sygnały sterujące
- Aplikacje outdoorowe dzięki podwyższonej klasie szczelności
- Systemy transportowe oraz robotyka
- Aplikacje wymagające częstego zginania i wysokiej elastyczności kabla
Konektor M8 żeński prosty z wolnym kablem pełni kluczową rolę w niezawodnych połączeniach urządzeń automatyki. Dzięki swojej uniwersalności, odporności na warunki środowiskowe oraz elastyczności kabla stanowi idealny wybór do szerokiego zakresu zastosowań przemysłowych.
