Męski prosty
M12, 4-piny
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 2,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 634 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 4-pinowe z kablem 5m – prosty konektor, kod produktu 7000-12021-6340500
Złącze M12 proste, 4-pinowe, z opaską kodującą typu A, stanowi niezawodne i uniwersalne rozwiązanie do profesjonalnych zastosowań w automatyce przemysłowej, technice pomiarowej oraz w wielu sektorach przemysłu. Złącze jest wyposażone w wysokiej jakości kabel o długości 5 metrów z odprasowanym końcem, gotowym do montażu zgodnie z indywidualnymi potrzebami instalacyjnymi.
Możliwości wykorzystania i zastosowanie złącza M12 z przewodem
Złącze M12 z przewodem znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych, instalacjach maszyn oraz systemach automatyki przemysłowej. Dzięki wodoszczelności oraz odporności chemicznej jest również polecane do pracy w trudnych warunkach środowiskowych, gdzie ważne jest zapewnienie pewności i bezpieczeństwa połączeń sygnałowych oraz zasilania.
- Automatyka przemysłowa – niezawodne połączenie czujników, siłowników i elementów wykonawczych.
- Systemy pomiarowe – zapewnia szybki i bezpieczny montaż w systemach akwizycji danych.
- Maszyny produkcyjne – szybka wymiana oraz podłączanie modułów peryferyjnych.
- Transport i logistyka – wykorzystanie w urządzeniach mobilnych i systemach sterowania transportem.
Budowa i zalety techniczne złącza M12 z kablem
Konektor M12 został wykonany z trwałych materiałów, które zapewniają wysoką odporność na środki chemiczne oraz oleje (obudowa z PUR, pozłacane styki, metalowe elementy z niklowanej miedzi i cynkowego odlewu ciśnieniowego). Stopień ochrony IP65/IP66K/IP67 gwarantuje szczelność połączenia w zapylonych i wilgotnych środowiskach.
Elastyczny przewód o długości 5 metrów umożliwia zastosowanie w instalacjach stacjonarnych i ruchomych – spełnia normy dla zastosowań w torach ruchomych (C-track), gdzie istotna jest odporność na cykle zginania i skręcania. Kolory żył: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) – wyraźne oznaczenia ułatwiają szybki i bezpieczny montaż zgodnie ze standardami przemysłowymi.
Złącze spełnia normę EN 61076-2-101 (M12) – kompatybilność z szeroką gamą urządzeń i prefabrykatów przemysłowych, co umożliwia rozbudowę i modernizację istniejących linii produkcyjnych bez potrzeby inwestowania w nowe przewody systemowe.
Bezpieczeństwo i trwałość połączenia – złącze M12
Dzięki zastosowaniu pozłacanych styków oraz trwałych materiałów przewodnika i izolacji, złącze cechuje się bardzo dobrymi parametrami mechanicznymi i elektrycznymi oraz wysoką odpornością na czynniki zewnętrzne, takie jak wibracje czy wilgoć.
- Pełna ochrona przed pyłem i wodą – klasy szczelności IP65/IP66K/IP67.
- Wytrzymałość temperaturowa – praca w zakresie od -25°C do +85°C dla złącza, a przewód nawet od -40°C do +90°C.
- Odporność na promieniowanie UV oraz płomień – możliwość montażu także w instalacjach zewnętrznych.
- Bezhalogenowe i wolne od kadmu wykonanie – większe bezpieczeństwo pożarowe oraz ekologiczne.
- Zabezpieczenie przeciwwstrząsowe – dopuszczalne siły montażu do 0,6 Nm.
Schematy podłączenia i wygoda instalacyjna

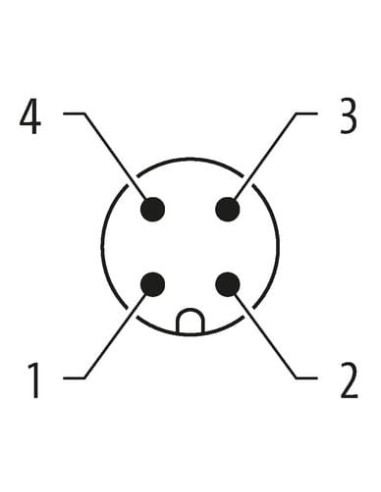

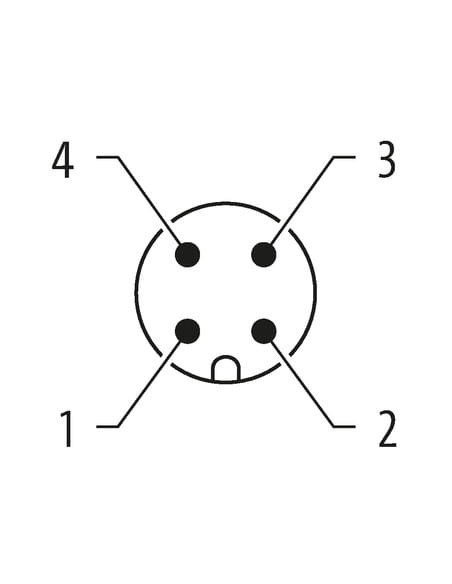

Dzięki standaryzacji rozmieszczenia pinów (schematy podłączenia: 1 – brązowy, 2 – biały, 3 – niebieski, 4 – czarny), produkt jest bardzo prosty w integracji z istniejącymi układami i urządzeniami. Przewód o przekroju 4 x 0,34 mm² jest elastyczny, odporny na przemieszczanie i umożliwia dobór odpowiedniego promienia gięcia podczas układania.
Złącze M12 z przewodem doskonale sprawdza się w automatyce, transporcie, logistyce, budowie maszyn oraz w każdym miejscu, gdzie niezawodne i trwałe połączenie elektryczne jest kluczowe dla bezpieczeństwa oraz ciągłości pracy urządzeń.
