Męski 90°

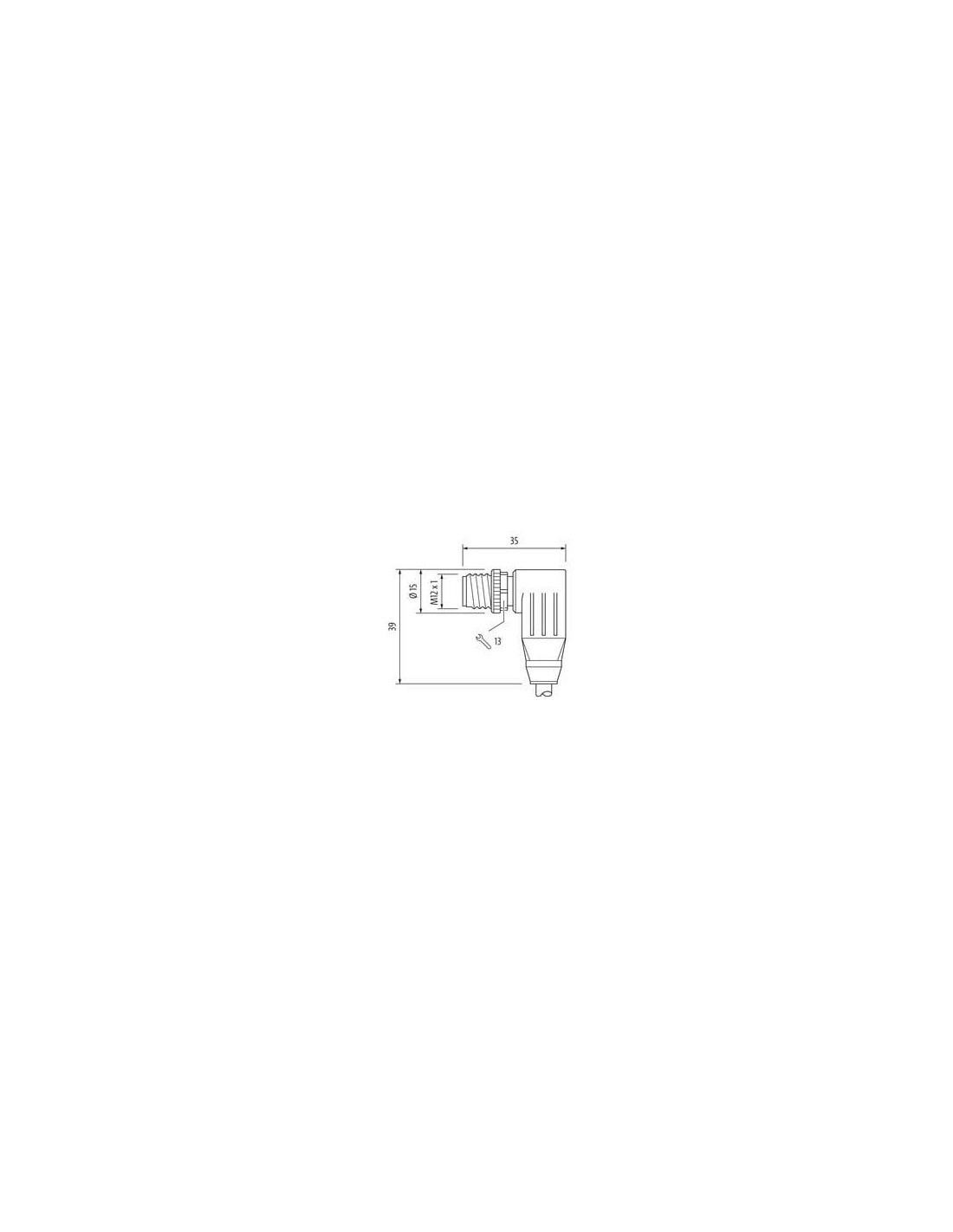

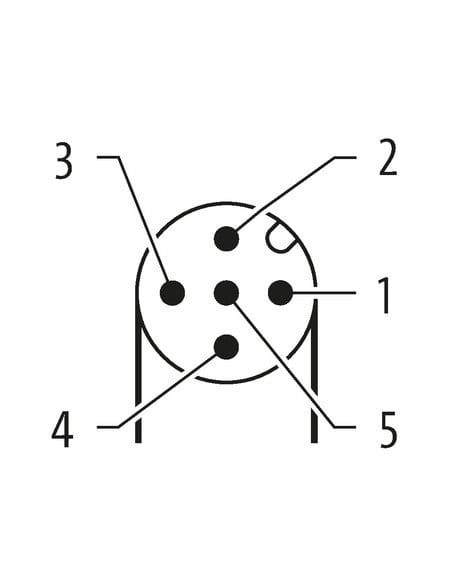

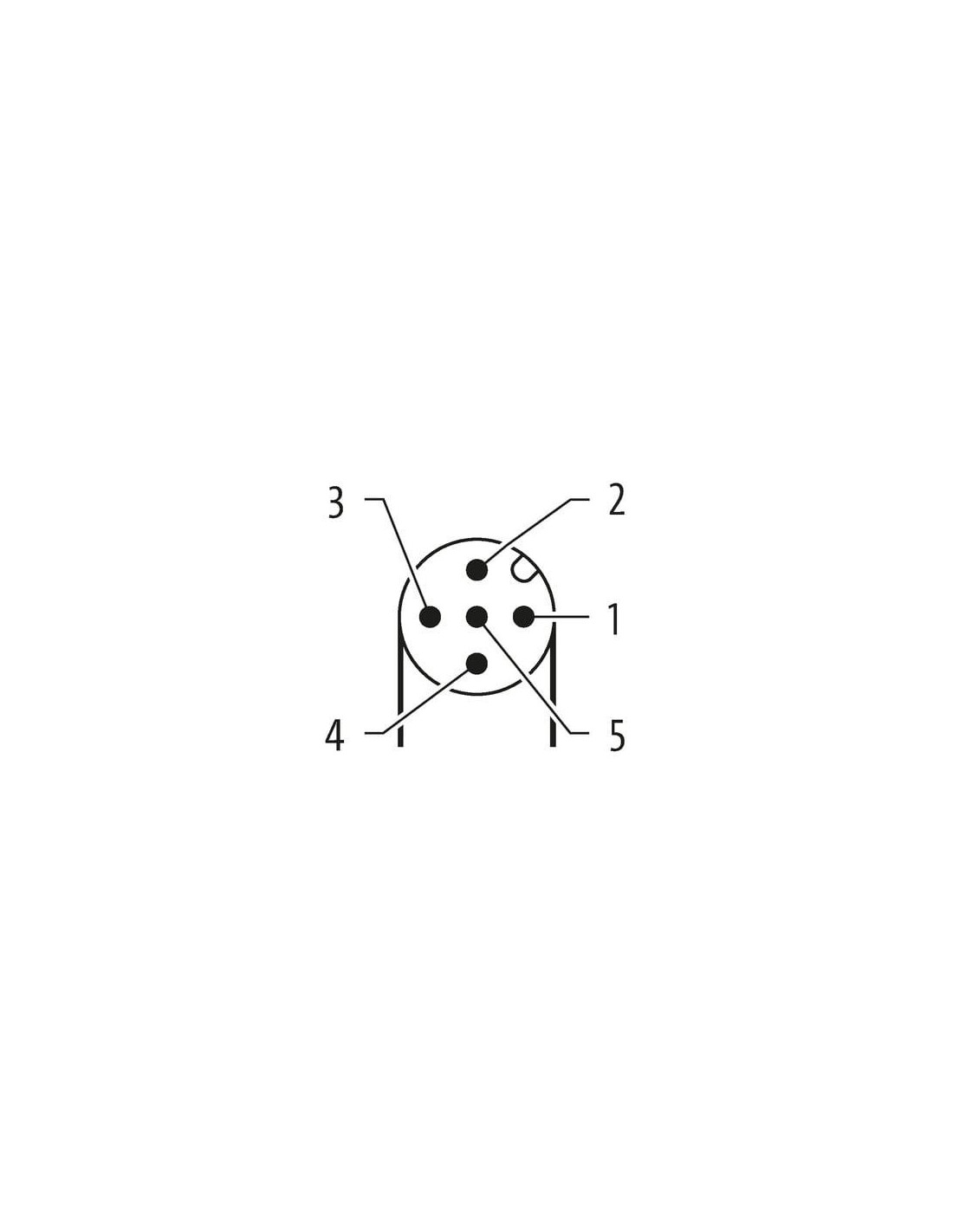

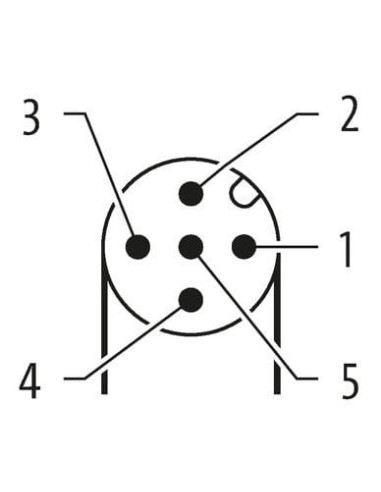

M12, 5-piny
ekranowany
Kodowanie A
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 0,6 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel

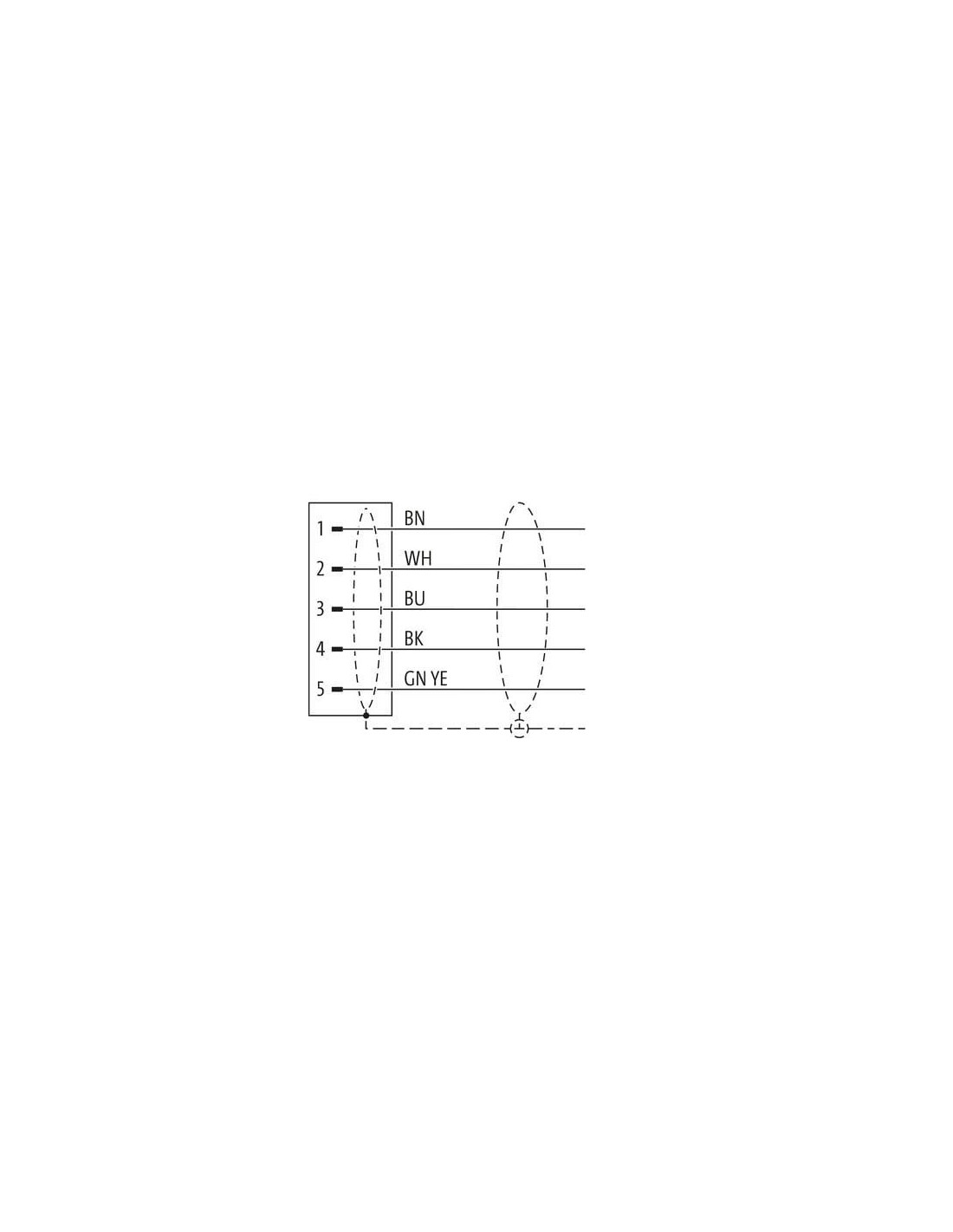

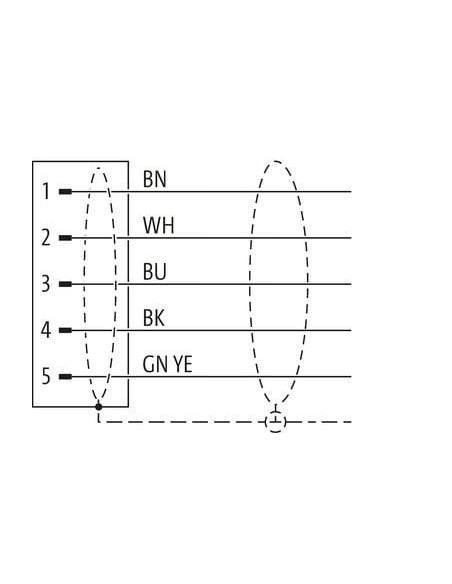

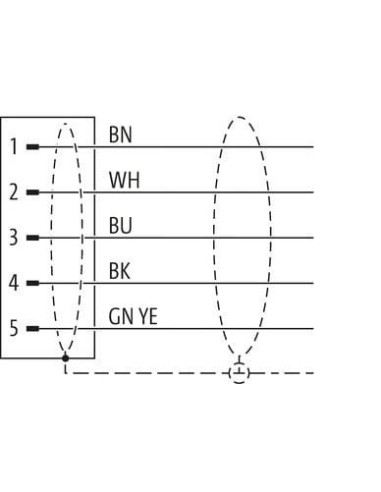

| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 349 |
| Kolor izolacji | szary |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 85 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 59,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Outer-diameter (jacket) | 5,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,45 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 85 ± 5 Shore A |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 350 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |
| Promień gięcia (w ruchu) | 15 x Outer diameter |
| Liczba cykli gięcia (C-track) | 0,1 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

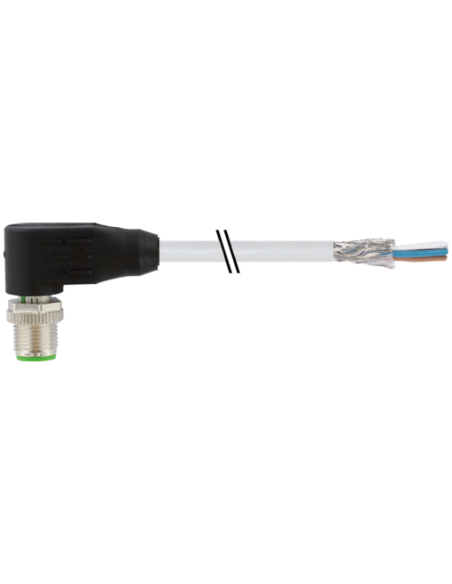

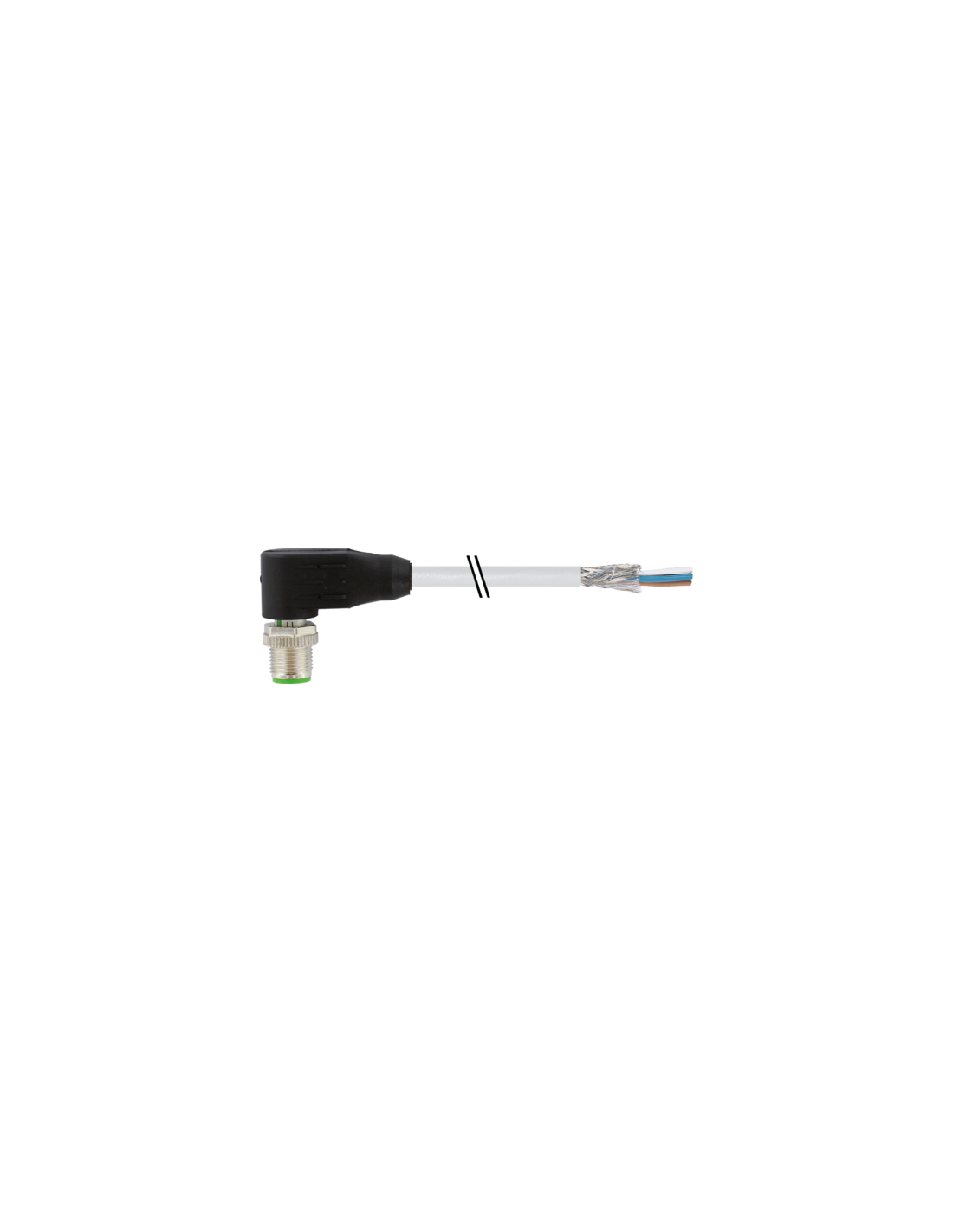

Złącze kablowe M12 męskie 90° 5-pinowe ekranowane – 7000-13161-3490060
Złącze kablowe M12 męskie 90° to specjalistyczny element przeznaczony do przemysłowych systemów automatyki, który gwarantuje stabilne i bezpieczne połączenie elektryczne. Dzięki wyprowadzeniu wtyku pod kątem prostym (90°), idealnie sprawdza się w miejscach o ograniczonej przestrzeni montażowej oraz w aplikacjach wymagających rozwiązań kompaktowych.
Korzyści i zalety złącza M12 90° do zastosowań przemysłowych
Złącze męskie M12 oferuje szereg korzyści, które czynią je popularnym wyborem w środowiskach przemysłowych i automatyce:
- Konstrukcja ekranowana – zapewnia ochronę przed zakłóceniami elektromagnetycznymi oraz niezawodność transmisji sygnałów.
- Stopień ochrony IP65, IP66K, IP67 – umożliwia stosowanie złącza w trudnych warunkach środowiskowych, w tym w obecności wilgoci, pyłu oraz przy myciu ciśnieniowym.
- Budowa z wytrzymałych materiałów – obudowa wykonana z PUR o podwyższonej odporności chemicznej i na oleje, złącza w części metalowej niklowane, zacisk z cynkowego odlewu ciśnieniowego.
- Pozłacane styki – gwarantują pewny kontakt elektryczny oraz wysoką odporność na korozję.
- Kodowanie A, standard M12 – kompatybilność z szeroką gamą urządzeń i systemów automatyki przemysłowej.
- Pięć przewodów rozpoznawalnych kolorystycznie, w tym przewód ochronny w kolorze zielono-żółtym.
Typowe zastosowania złącza kablowego M12 90°
Złącze M12 męskie ekranowane jest dedykowane do:
- czujników i elementów wykonawczych w automatyce przemysłowej – transmisja sygnałów i zasilania do czujników, siłowników, zaworów;
- systemów maszynowych i robotów – zasilanie i komunikacja w systemach ruchomych, w których istotna jest odporność na drgania i wibracje;
- instalacji w wymagających warunkach środowiskowych – aplikacje wymagające wysokiej odporności na pył, wodę, oleje czy agresywne media (np. produkcja spożywcza, przemysł motoryzacyjny, przemysł chemiczny).
Parametry mechaniczne i elektryczne złącza M12 90°
Złącze M12 męskie 90° posiada 5 pozłacanych pinów, przewód o długości 0,6 m wykonany z elastycznego i odpornego na ścieranie poliuretanu (PUR), a konstrukcja spełnia normę DIN EN 61076-2-101. Dzięki zastosowaniu ekranowania oraz solidnej budowie przewodu i złącza, transmisja sygnału jest stabilna i bez strat jakościowych, nawet w środowiskach o wysokim poziomie zakłóceń.
Bezpieczeństwo i trwałość – wysoka jakość wykonania złącza
Stopień ochrony IP65/IP66K/IP67 oraz szeroki zakres temperatur pracy od -25°C do 85°C (dla przewodu: od -40°C do 80°C przy instalacji stałej) pozwala na pracę w bardzo wymagających warunkach. Podczas projektowania uwzględniono dodatkowe zabezpieczenia przeciwwstrząsowe oraz wymagania związane ze średnicą zgięcia przewodu, co sprawia, że urządzenie jest odporne na uszkodzenia mechaniczne oraz zapewnia długą, bezawaryjną eksploatację.
Najważniejsze cechy – podsumowanie
- Wtyk M12 męski kątowy 90°, 5-pinowy, kodowanie A
- Ekranowanie: oplot miedziany, ocynowany
- Długość przewodu: 0,6 m, Kolor izolacji: szary
- Materiał płaszcza: PUR, przewody izolowane PVC
- Temperatura pracy złącza: od -25°C do 85°C, przewodu: od -40°C do 80°C (stała instalacja)
- Stopień ochrony: IP65, IP66K, IP67
- Maksymalne napięcie robocze: 60 V AC/DC
- Maksymalny prąd: 4 A (na styk), 4,5 A (przewód)
Złącze kablowe M12 męskie 90° to niezawodne rozwiązanie dla przemysłowych aplikacji wymagających wyjątkowej odporności, elastyczności oraz ochrony połączeń. Idealnie sprawdza się w środowiskach o podwyższonych wymaganiach dotyczących trwałości i niezawodności transmisji sygnałów oraz zasilania.
