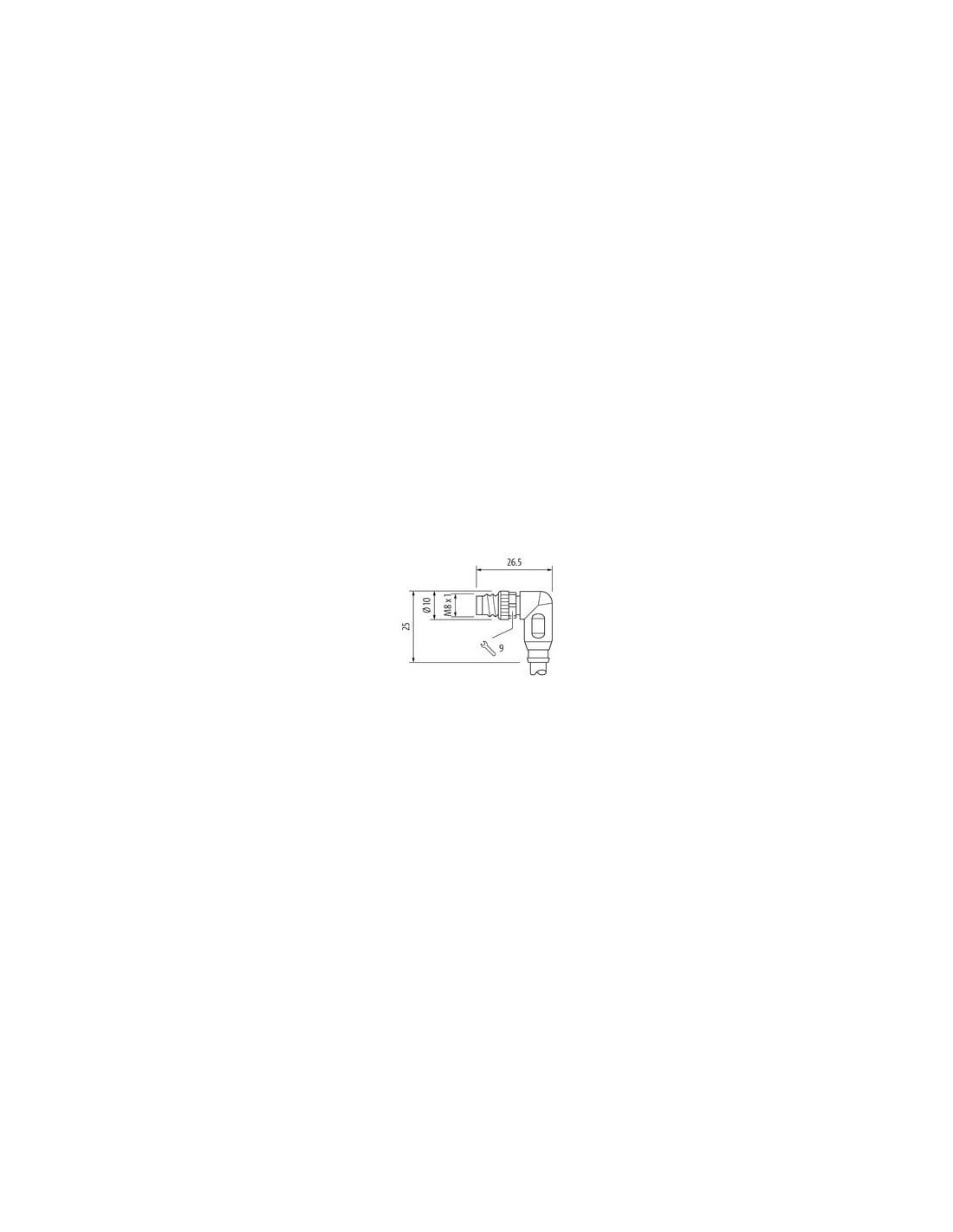

Męski 90°
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | nickel plated |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |

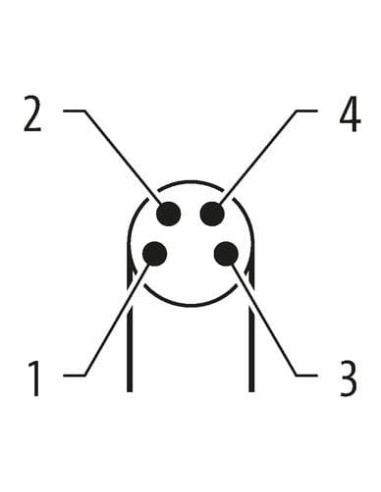

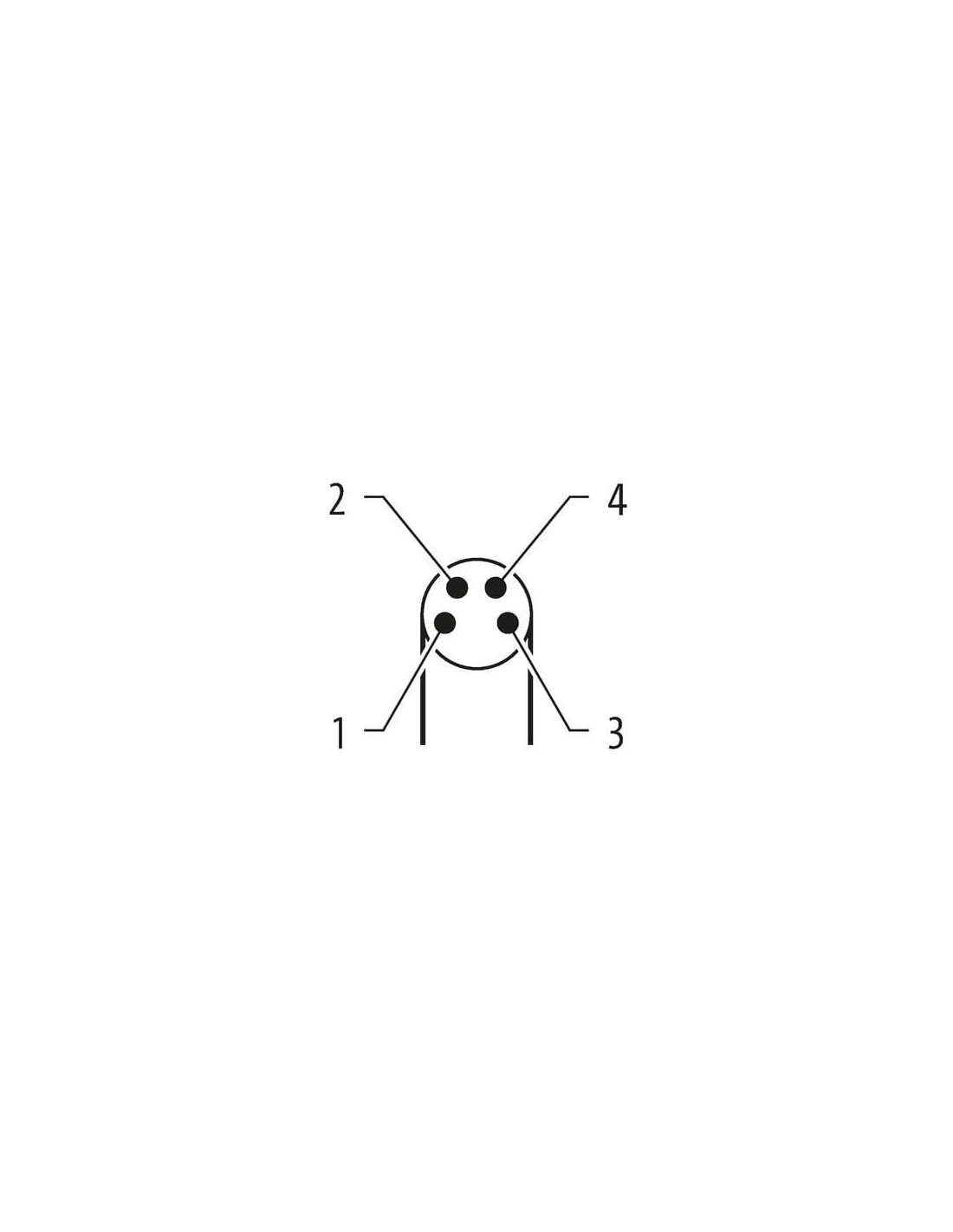

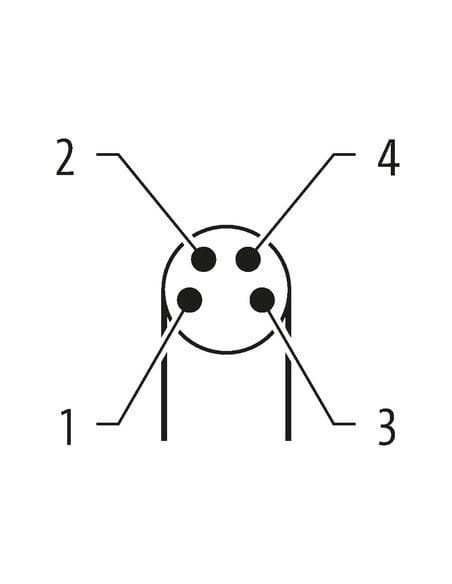

| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Mosiądz |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 031 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

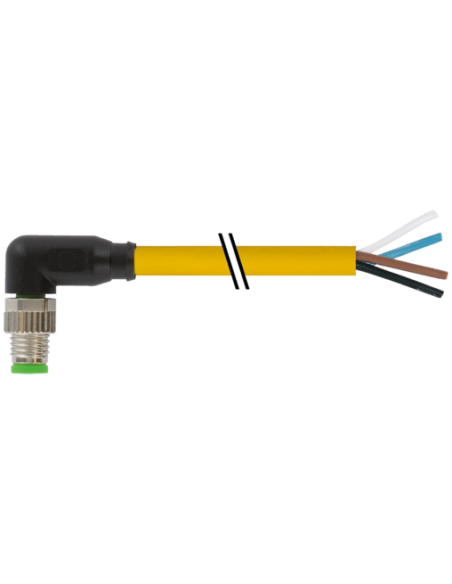

Złącze męskie M8 90° na kabel – 4-pinowe złącze do automatyki i przemysłu
Złącze męskie M8 90° na kabel o długości 10 metrów, kod produktu: 7000-08031-0311000, to wysokiej jakości komponent przeznaczony do zastosowań w środowiskach przemysłowych, w automatyce, robotyce oraz w instalacjach maszynowych. Produkt jest idealny do szybkiego i niezawodnego podłączenia czujników, siłowników oraz innych urządzeń przemysłowych wymagających wytrzymałych połączeń sygnałowych lub zasilających.
Profesjonalne zastosowanie w instalacjach przemysłowych
Wtyk M8 kątowy 4-pinowy doskonale sprawdza się w aplikacjach, w których niezbędne jest poprowadzenie przewodów pod kątem 90 stopni. Dzięki temu możliwy jest montaż w trudno dostępnych miejscach, co oszczędza przestrzeń i zabezpiecza połączenie przed uszkodzeniami mechanicznymi. Przewód o długości 10 metrów pozwala na elastyczne prowadzenie instalacji na dłuższych odcinkach.
- Kompatybilność – standard M8 według normy DIN EN 61076-2-104 stosowany w automatyce, maszynach produkcyjnych, systemach sensorowych oraz sterowania.
- Odporność przemysłowa – obudowa złączy wykonana z wytrzymałego tworzywa sztucznego powleczonego metalem zapewnia doskonałą odporność na oleje, chemikalia i inne agresywne czynniki środowiskowe.
- Wysoki stopień ochrony – spełnia wymagania norm IP65, IP66K oraz IP67 przy prawidłowym montażu (wsunięte i przykręcone), doskonale chroniąc przed pyłem i wodą.
- Bezpieczeństwo w użytkowaniu – niskie napięcia robocze, wysoka odporność na przepięcia oraz solidna izolacja gwarantują niezawodność każdej instalacji.
- Oznaczenia kolorystyczne przewodów – czytelny układ przewodów (brązowy, biały, niebieski, czarny) ułatwiający montaż i serwisowanie.
Budowa i materiał przewodu
Kabel zewnętrzny typu PUR charakteryzuje się wysoką odpornością na ścieranie, promieniowanie UV, środki chemiczne oraz oleje. Przewody są skręcane (4 żyły), klasa elastyczności 6, co pozwala na zastosowanie w ruchomych częściach maszyn i zapewnia długą żywotność instalacji, również w aplikacjach dynamicznych (np. prowadniki kablowe).
- Przewód 4-żyłowy – przekrój 0,25 mm² dla każdej żyły.
- Bardzo dobra elastyczność – kabel sprawdza się zarówno w ruchomych, jak i stacjonarnych instalacjach.
- Materiały bezpieczne dla środowiska – płaszcz i izolacja wolne od halogenów, kadmu, silikonu oraz ołowiu.
Typowe zastosowania złącza M8 90° 4-pin
- Systemy automatyki przemysłowej
- Podłączanie czujników oraz elementów wykonawczych
- Maszyny produkcyjne i robotyka
- Przewody sygnałowe w liniach montażowych
- Połączenia w urządzeniach wymagających wysokiej niezawodności
Zalety zastosowania złącza M8 kątowego
Oszczędność miejsca – kątowe wyprowadzenie kabla umożliwia montaż w ciasnych przestrzeniach.
Szybki montaż – złącze umożliwia łatwe podłączenie i pewne dociśnięcie za pomocą śruby radełkowanej.
Wytrzymałość i ochrona IP – produkt spełnia wymagania nawet najbardziej wymagających środowisk przemysłowych.
Dlaczego warto wybrać złącze męskie M8 90°?
Złącze męskie M8 90° na kabel o długości 10 m i 4-pinach to niezawodny wybór do połączeń sygnałowych oraz zasilających w nowoczesnych instalacjach automatyki i przemysłu. Zapewnia długotrwałą, bezawaryjną pracę nawet w trudnych warunkach przemysłowych, dzięki połączeniu wysokiej jakości wykonania i odporności na czynniki zewnętrzne.
