Żeński proste
M12, 8-piny
ekranowany
Stal szlachetna 1.4404 (V4A)
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Family construction form | M12 |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
Ochrona urządzenia | Elektryczna
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
General data | Cable
| Identyfikacja przewodu | 291 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , biały, czerwony, niebieski, rosa, szary, żółty, zielony |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 7 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,2 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |
Złącze M12 8-pinowe żeńskie z kablem ekranowanym – kabel 10 m
Złącze M12 7004-17121-2911000 to wysokiej jakości przemysłowa wtyczka żeńska prosta z ekranowanym kablem o długości 10 m i ośmioma pinami. Produkt zaprojektowany z myślą o niezawodnych i bezpiecznych połączeniach w automatyce przemysłowej, maszynach, robotyce oraz aplikacjach wymagających zaawansowanej ochrony sygnałów przed zakłóceniami elektromagnetycznymi.
Kluczowe zalety złącza M12 8p ekranowanego
- Solidna konstrukcja – Obudowa wykonana z tworzywa sztucznego o wysokiej odporności chemicznej, z gwintem ze stali nierdzewnej (V4A 1.4404) oraz dodatkową ochroną przed korozją.
- Zaawansowane ekranowanie – Oplot miedziany, ocynowany oraz dodatkowe bandowanie (fleece, folia) gwarantują skuteczną ochronę EMC przed zakłóceniami.
- Bezpieczne użytkowanie – Stopień ochrony IP zapewniony dzięki konstrukcji przystosowanej do warunków przemysłowych oraz odpowiednim promieniom gięcia kabla.
- Wytrzymałość mechaniczna – Powłoka z PUR zapewnia odporność na ścieranie, oleje i chemikalia, co czyni ją idealnym rozwiązaniem do pracy w wymagających środowiskach.
- Szeroki zakres temperatur – Praca w temperaturach od -40°C do +90°C umożliwia zastosowanie w licznych aplikacjach przemysłowych.
Typowe zastosowania złącza M12 żeńskiego 8-pinowego
Wysokiej jakości złącze M12 znajduje zastosowanie w automatyce przemysłowej, systemach sterowania maszyn, transmisji sygnałów oraz danych, a także w przemyśle spożywczym, transportowym oraz motoryzacyjnym. Świetnie sprawdza się w aplikacjach wymagających niezawodnego połączenia sygnałowego w trudnych warunkach środowiskowych, tam gdzie wymagana jest pewność sygnału oraz odporność na zakłócenia elektromagnetyczne.
Budowa złącza i przewodu – parametry kluczowe
- Złącze: 8-pin, typ żeński, norma M12, proste, zewnętrzna śruba radełkowana.
- Kabel: długość 10 m, kolor izolacji szary, 8 żył, każda o przekroju 0,25 mm², przewód ekranowany o skuteczności 80% pokrycia, marki cURus.
- Materiał przewodu: PUR – bezhalogenowy, bezołowiowy, wolny od kadmu, silikonów i FCKW.
- Przepustowość prądowa: do 3A, napięcie robocze instalacji do 30V AC/DC.

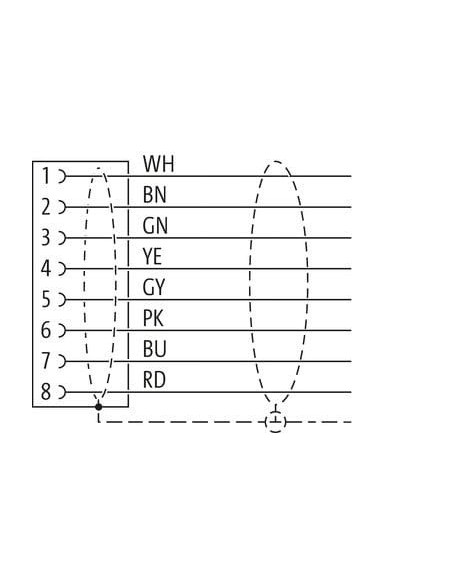

- Kolory żył: biały, brązowy, zielony, żółty, szary, różowy, niebieski, czerwony.
- Wytrzymałość na zginanie i ruch: kabel odporny na wielokrotne cykle zginania, skręcania oraz przystosowany do pracy w systemach typu C-track.
Dlaczego warto wybrać złącze M12 7004-17121-2911000?
Złącze M12 żeńskie 8-pinowe z ekranowanym kablem to gwarancja niezawodności, odporności na trudne warunki przemysłowe oraz uniwersalności zastosowania. Łatwa instalacja, solidność wykonania, zgodność z międzynarodowymi normami przemysłowymi oraz doskonała ochrona połączeń przed zakłóceniami czynią ten produkt idealnym wyborem do wszelkiego rodzaju systemów automatyki przemysłowej, maszyn i linii produkcyjnych.
