Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 211 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 34,76 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 4,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 14 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |

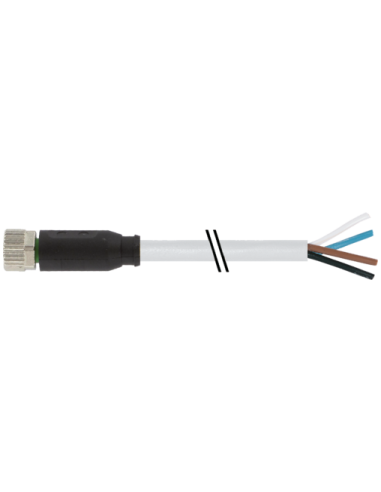

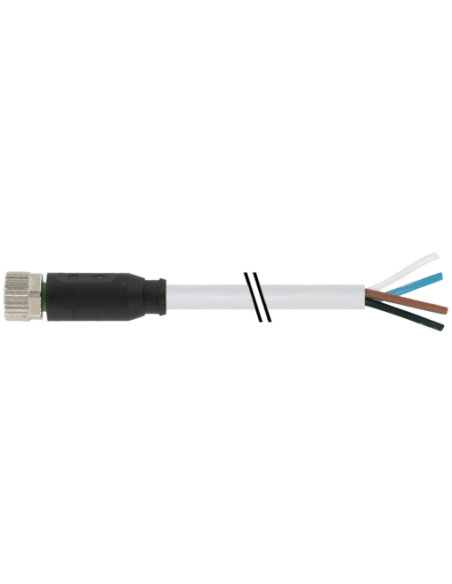

Konektor M8 żeński prosty z wolnym końcem kabla 7000-08061-2110500 – rozwiązania automatyki przemysłowej
Konektor M8 żeński prosty, kod produktu 7000-08061-2110500, to wysokiej jakości złącze dedykowane do przemysłowych zastosowań automatyki, systemów czujników, urządzeń pomiarowych oraz instalacji maszyn. Zapewnia niezawodność i trwałość połączenia elektrycznego w środowiskach narażonych na wibracje, zapylenie, wilgotność czy działanie substancji chemicznych.
Zastosowanie konektora M8 4-piny z wolnym końcem kabla
Konektory M8 stanowią standard w połączeniach sygnałowych i zasilających w automatyce przemysłowej, **czujnikach, siłownikach, systemach wizyjnych oraz sterownikach PLC**. Produkt sprawdza się w środowiskach przemysłowych, gdzie wymagana jest wysoka szczelność (IP65/IP66K/IP67) oraz odporność na oddziaływanie olejów, smarów i innych czynników chemicznych.
- **Połączenia czujników i elementów wykonawczych w maszynach produkcyjnych**
- **Instalacje automatyki przemysłowej oraz rozdzielnice**
- **Systemy robotyczne oraz aplikacje logistyczne**
- **Szybki serwis oraz łatwa wymiana uszkodzonych przewodów bez konieczności lutowania**
Wytrzymała konstrukcja i odporność na warunki przemysłowe
Obudowa konektora wykonana jest z wytrzymałego tworzywa PUR oraz **cynkowego odlewu ciśnieniowego** (elementy gwintu i blokady). Konstrukcja zapewnia doskonałą ochronę przed pyłem i wodą zgodnie z normami IP65, IP66K oraz IP67. Użycie materiałów odpornych na czynniki chemiczne oraz oleje gwarantuje długotrwałe i niezawodne działanie nawet w trudnych warunkach środowiskowych.
Dodatkową zaletą jest **prosty typ wyprowadzenia kabla** oraz łatwość montażu dzięki zastosowaniu śruby radełkowanej, która umożliwia szybkie i pewne połączenie.
Parametry elektryczne i mechaniczne – bezpieczeństwo i niezawodność
Konektor M8, żeński, 4-piny umożliwia przesyłanie sygnałów oraz zasilania (4A na styk, 50V AC lub 60V DC) w wymagających aplikacjach. Pozłacane styki zapewniają wysoką jakość połączenia elektrycznego oraz odporność na korozję. Złącze spełnia standard DIN EN 61076-2-104 (M8), dzięki czemu jest kompatybilne z szeroką gamą urządzeń automatyki.
- **Napięcie robocze do 50V AC / 60V DC**
- **Prąd maksymalny na styk – 4A**
- **Pozłacane styki – lepsza przewodność i mniejsze straty sygnałowe**
- **Zabezpieczenie przeciwwstrząsowe oraz odporność na drgania**
Wyprowadzenia przewodów – kodowanie i schemat połączeń
Konektor M8 żeński 4-pin posiada przewody o znormalizowanej kolorystyce wyprowadzeń: brązowy (BN), biały (WH), niebieski (BU), czarny (BK). Ułatwia to szybkie i bezbłędne podłączanie instalacji zgodnie ze standardami branży automatyki.
Specyfikacja kabla – elastyczność i trwałość
Kabel o długości **5 m** wykonany jest w technologii skrętki miedzianej (0,25 mm²/żyła, 14 drutów na żyłę), posiada izolację i płaszcz z PVC, co zapewnia elastyczność oraz odporność na ścieranie. Konstrukcja przewodu jest odporna na zginanie, działanie oleju oraz temperatury od -30°C do +80°C. Przewód nie zawiera ołowiu, kadmu, FCKW ani silikonu.
- **Wtyk o średnicy 10 mm, gwint M8 x 1**
- **Długość całkowita: 32,5 mm**
- **Tolerancja długości kabla zgodnie z normą producenta**
- **Oznakowanie kolorystyczne przewodów dla łatwiejszego montażu**
Podsumowanie – uniwersalny konektor M8 żeński prosty
Konektor M8 żeński, prosty z wolnym końcem kabla (kod: 7000-08061-2110500) to niezawodne rozwiązanie do zastosowań przemysłowych, gwarantujące szybkie, pewne i trwałe połączenie w instalacjach automatyki, maszyn produkcyjnych oraz aparaturze kontrolno-pomiarowej.
