Męski prosty
M12, 5-piny
ekranowany
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Powłoka styku | pozłacane |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 60 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, szary |
General data | Cable
| Identyfikacja przewodu | 643 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, szary |
Mechanical data | Cable
| Cable weigth | 57,2 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

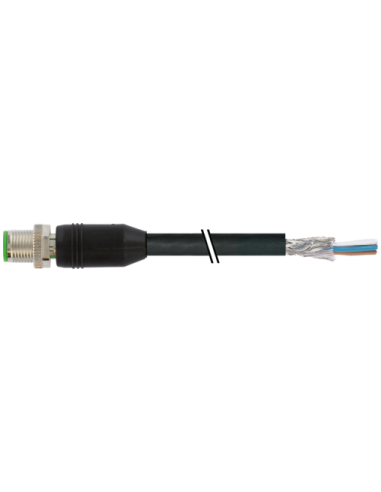

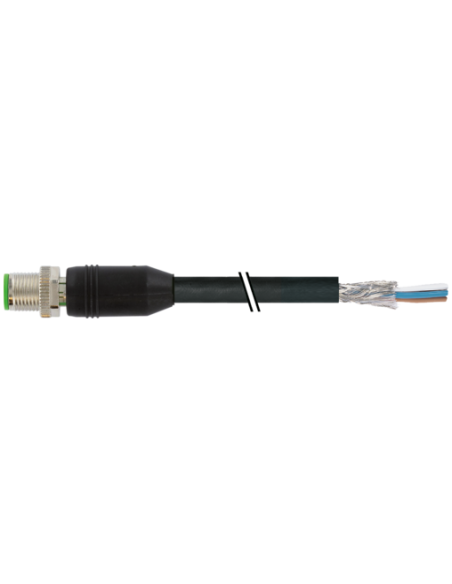

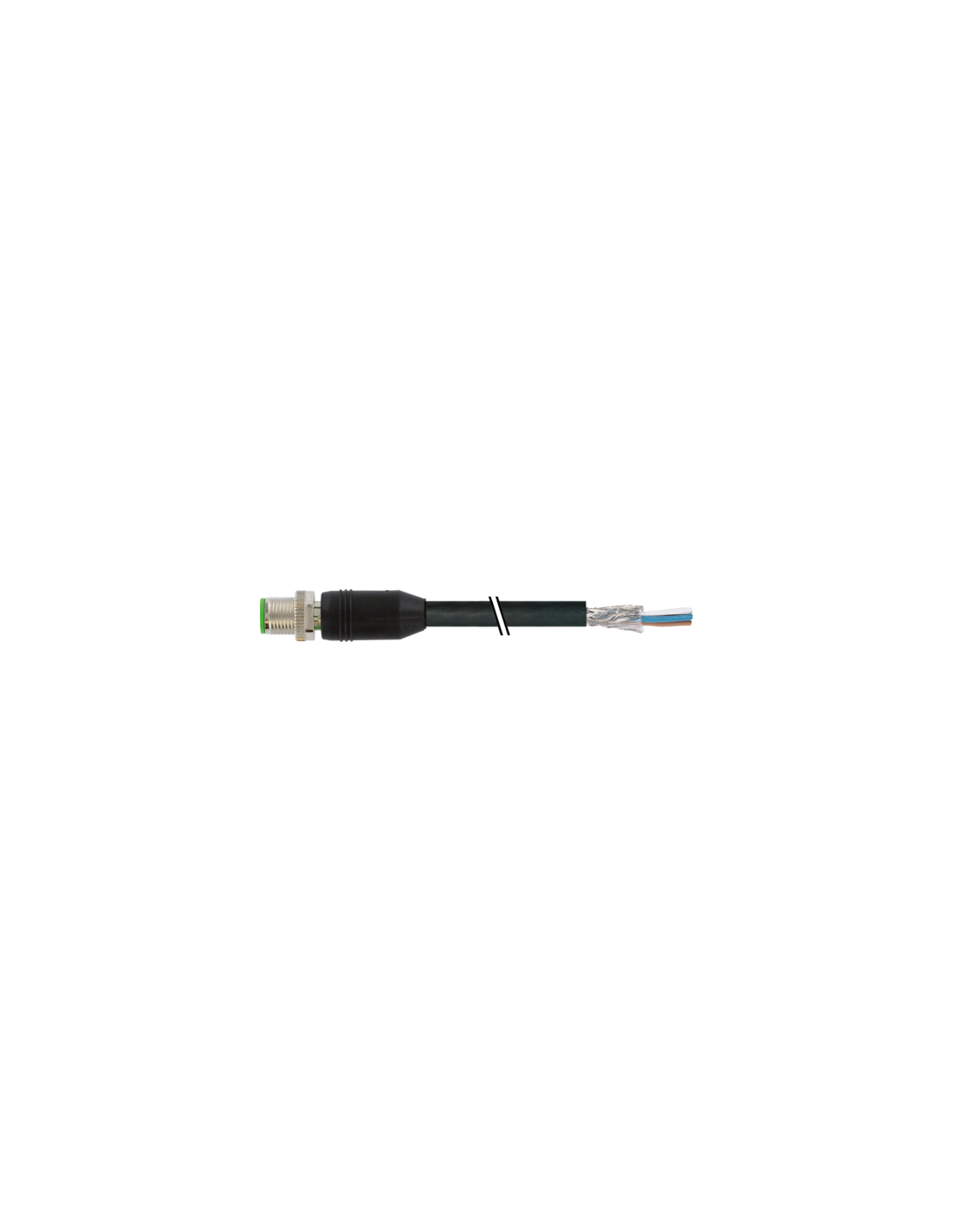

Złącze M12 męskie proste ekranowane z przewodem 10 m – 5-pinowe, kodowanie A
Złącze M12 męskie proste ekranowane z kablami o długości 10 m, kod produktu 7000-13101-6431000, to wysokiej jakości przewód stosowany w automatyce przemysłowej, systemach czujnikowych oraz instalacjach wymagających stabilnego i odpornego na zakłócenia podłączenia sygnałowego lub zasilającego. Idealnie nadaje się do łączenia urządzeń w wymagających środowiskach przemysłowych, gdzie istotne są zarówno trwałość połączenia, jak i jego odporność na czynniki zewnętrzne.
Konstrukcja i trwałość złącza M12
Obudowa złącza wykonana jest z trwałego tworzywa sztucznego o wysokiej odporności chemicznej oraz odporności na oleje. W konstrukcji wtyku zastosowano ekranowanie oplotem miedzianym ocynkowanym, pokrywającym aż 80% powierzchni przewodu, co zapewnia skuteczną ochronę przed zakłóceniami elektromagnetycznymi (EMC). Dodatkowo zastosowano pozłacane styki, które gwarantują stabilną transmisję sygnału oraz długą żywotność połączeń.
- Gwint złącza: M12 x 1
- Liczba pinów: 5 (kodowanie A)
- Długość przewodu: 10 metrów
- Materiał przewodu: PUR, wysoce elastyczny i odporny na zarysowania
- Stopień ochrony: IP65, IP66K, IP67
Zastosowania i typowe wykorzystanie w przemyśle
Złącza M12 z ekranowanym przewodem 5-żyłowym są szczególnie polecane w aplikacjach, w których istotna jest ochrona transmisji przed zakłóceniami oraz niezawodność połączenia. Produkt dedykowany jest do:
- Automatyki przemysłowej (połączenia czujników, siłowników, RFID, systemów pomiarowych)
- Montażu w szafach sterowniczych i rozdzielniach
- Systemów transportujących
- Połączeń sygnałów cyfrowych i analogowych
- Zastosowań zewnętrznych dzięki wysokiej odporności na warunki atmosferyczne
Ekranowanie kabli oraz wysoka jakość materiałów umożliwiają stosowanie kabla w miejscach o dużym natężeniu zakłóceń elektromagnetycznych oraz w wymagających środowiskach pracy – przewód jest odporny na UV, oleje, płomień, benzynę oraz czynniki chemiczne, przy jednoczesnym zachowaniu elastyczności i wysokiej żywotności mechanicznej.
Wytrzymałość i odporność na warunki przemysłowe
Produkt spełnia wymagania normy DIN EN 61076-2-101 (M12). Złącze i przewód charakteryzują się szerokim zakresem temperatur pracy (od -40°C do 90°C) oraz odpornością na uszkodzenia mechaniczne – także podczas ciągłego ruchu przewodu (do 5 milionów cykli gięcia). Bardzo niski promień gięcia umożliwia zastosowanie w ruchomych częściach instalacji przemysłowych.
Parametry elektryczne i bezpieczeństwo użytkowania
Zastosowanie złącza M12 5-pin ekranowanego oraz wysokiej jakości przewodu gwarantuje:
- Bezpieczne zasilanie i transmisję sygnału (max. 60 V AC/DC, prąd do 4 A na pin)
- Izolację klasy I wg IEC 60664-1
- Wysoką odporność na przepięcia (pik znamionowy 1,5 kV)
- Trwałość oraz powtarzalność połączenia dzięki systemowi blokady śrubowej i materiałom wysokiej klasy
Budowa kabla i schematy podłączenia

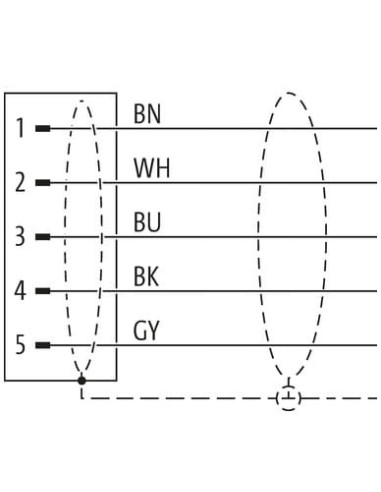

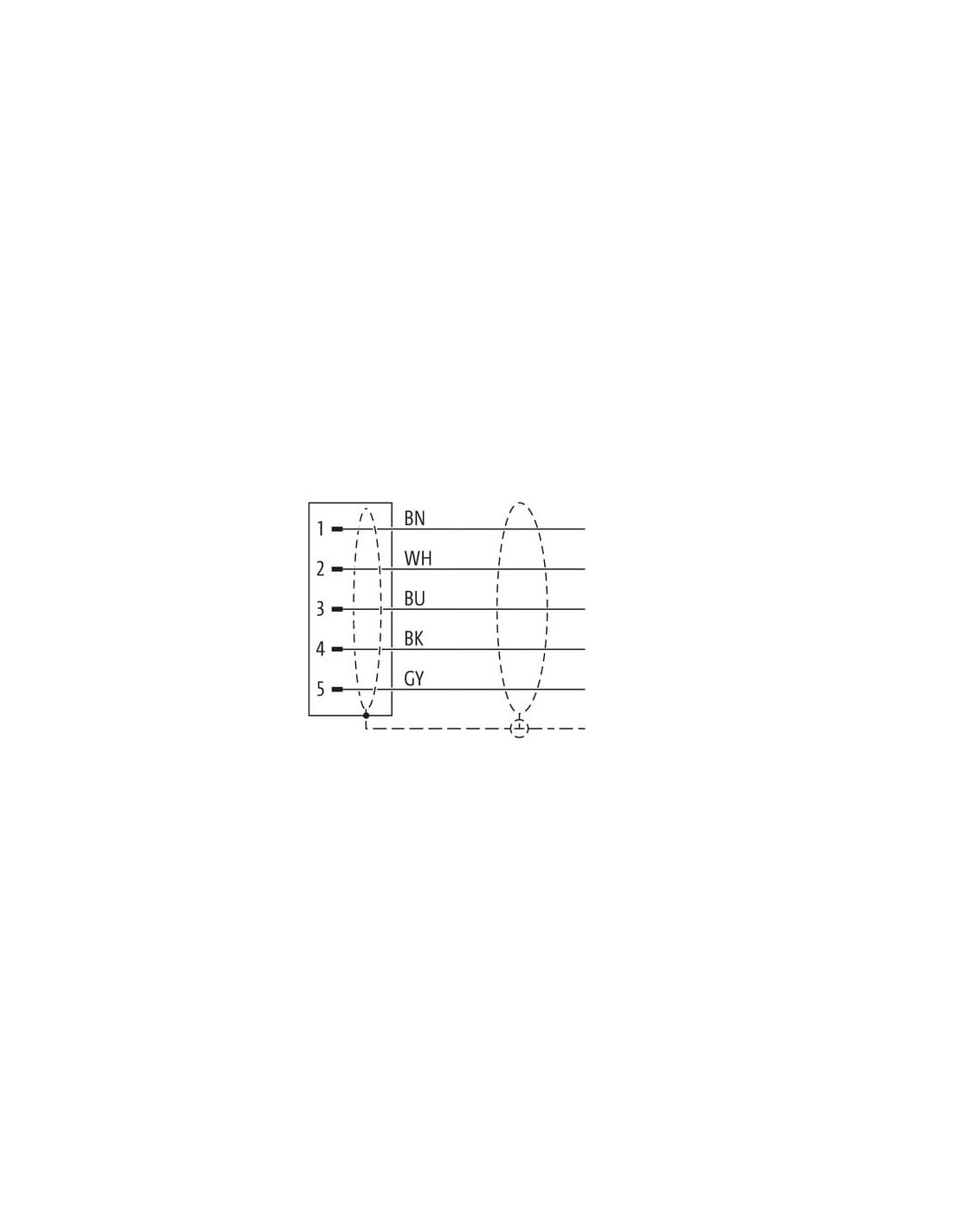

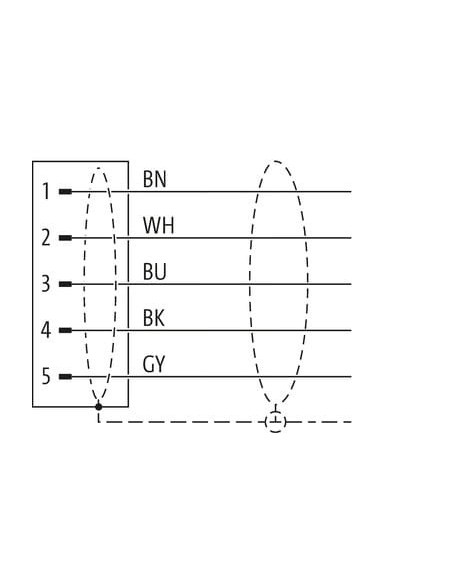

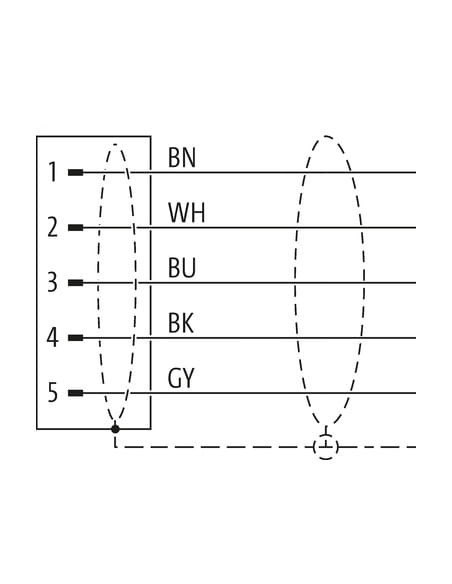

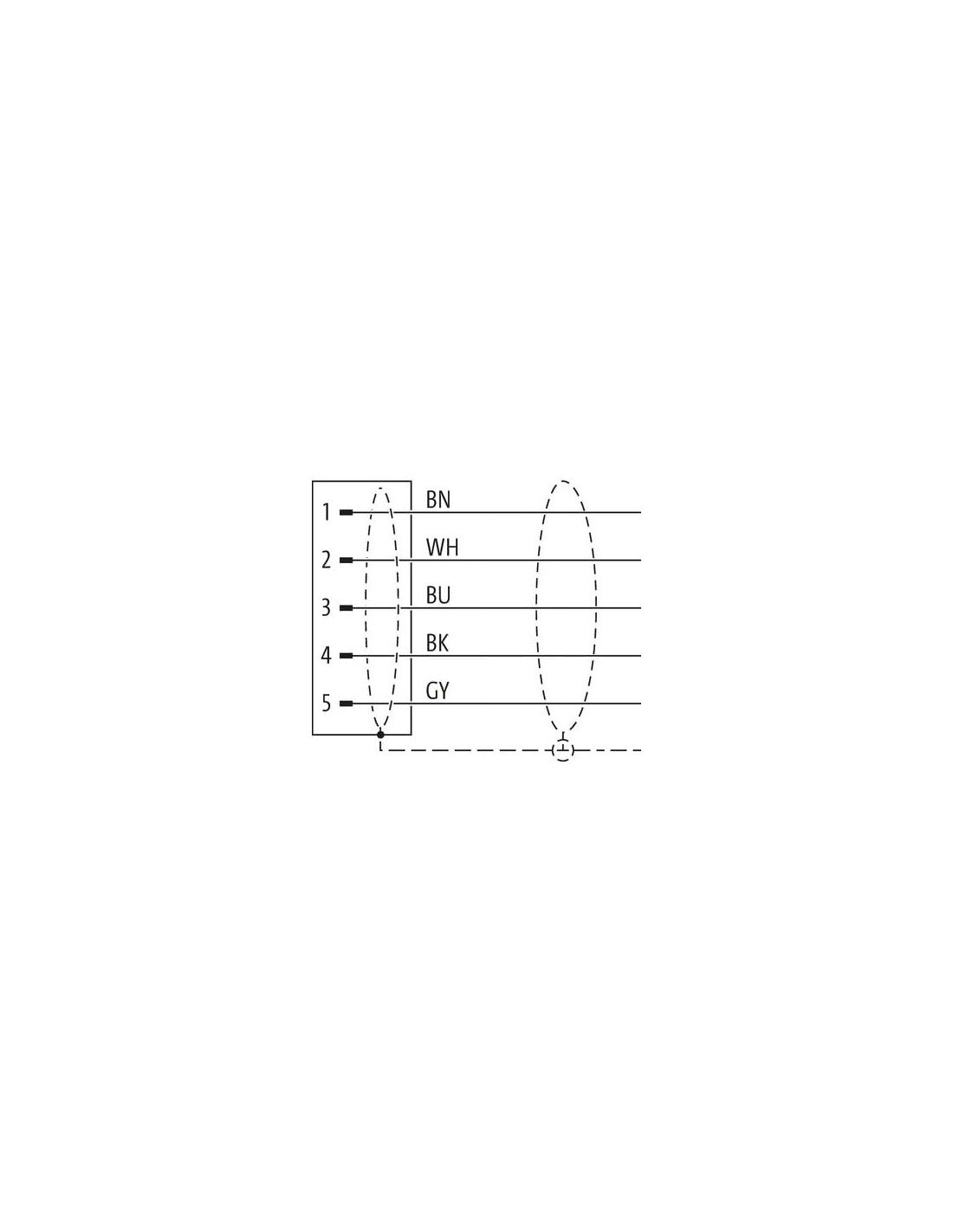

Kabel posiada 5 żył o przekroju 0,34 mm² każda, wykonanych z miedzianej, elastycznej skrętki. Żyły są oznaczone kolorami: brązowy, biały, niebieski, czarny, szary (BN, WH, BU, BK, GY) – szczegółowe schematy wyprowadzeń są widoczne na załączonym rysunku technicznym, co ułatwia szybkie i bezpieczne podłączenie.
Podsumowanie – złącze M12 męskie ekranowane z przewodem 10 m
Złącze M12 męskie proste ekranowane, 5-pin, 10m znajduje szerokie zastosowanie w aplikacjach przemysłowych, w których wymagana jest niezawodność, odporność na zakłócenia, wytrzymałość mechaniczna oraz prosty montaż. Wytrzymała konstrukcja oraz kompatybilność z szerokim wachlarzem urządzeń sprawiają, że jest to rozwiązanie rekomendowane do systemów automatyki, sterowania i transmisji sygnałów w trudnych warunkach środowiskowych.
