Męski 90°
M12, 5-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 20 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 5 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 125 V |
| Napięcie robocze DC maks. | 125 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
General data | Cable
| Identyfikacja przewodu | 215 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 5 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , czarny, niebieski, biały, zielono-żółte |
Mechanical data | Cable
| Cable weigth | 48,4 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 5 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,5 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
Złącze męskie M12 90° na kabel 5-pin, 20 m – 7000-12121-2152000
Złącze męskie M12 90° na kabel to wysokiej jakości element dedykowany wymagającym aplikacjom przemysłowym, automatyce, maszynom oraz systemom czujnikowym. Kątowa wersja 90° znacząco ułatwia montaż w miejscach o ograniczonej przestrzeni, co pozwala na optymalne poprowadzenie przewodów i poprawę ergonomii instalacji.
Cechy i właściwości złącza M12 90° – 5-pin z przewodem 20 m
- Wtyk kątowy M12 męski – umożliwia wygodne podłączenie w ciasnych przestrzeniach.
- Przewód zakończony wolnym końcem – pozwala na indywidualne dopasowanie do konkretnych potrzeb instalacji.
- 5-pinowe złącze – szerokie możliwości transmisji sygnałów i zasilania.
- Długość przewodu: 20 m – zapewnia dużą swobodę podczas prowadzenia okablowania w maszynach i liniach produkcyjnych.
- Kodowanie A – standard przemysłowy gwarantujący kompatybilność z innymi urządzeniami i systemami.
- Solidna konstrukcja – obudowa z wytrzymałego tworzywa PUR oraz elementy metalowe zapewniają trwałość oraz niezawodność nawet w trudnych warunkach.
- Stopień ochrony IP65, IP66K, IP67 – pełna odporność na pył, wilgoć oraz mycie ciśnieniowe.
- Pozłacane styki – zapewniają doskonałą przewodność i zwiększoną odporność na korozję.
- Certyfikaty jakości – spełnia normę DIN EN 61076-2-101 oraz posiada międzynarodowe certyfikaty bezpieczeństwa.
Zastosowanie złącza M12 męskiego kątowego
Złącze M12 kątowe jest szeroko stosowane w systemach automatyki przemysłowej, maszynach sterowanych numerycznie, urządzeniach pomiarowych oraz instalacjach czujnikowych. Dzięki swojej odporności na trudne warunki środowiskowe, znajduje zastosowanie zarówno w halach produkcyjnych, jak i w aplikacjach zewnętrznych.
- Podłączanie czujników i elementów wykonawczych
- Szybka realizacja połączeń w szafach sterowniczych
- Montaż w pobliżu maszyn i linii produkcyjnych
- Aplikacje przemysłowe, w których wymagana jest duża niezawodność złącza
- Systemy sterowania i transmisji sygnałów
Zalety złącza M12 5-pin z przewodem wolnym 20 m
- Łatwy i szybki montaż – rozwiązanie typu Plug&Play skraca czas instalacji i konserwacji.
- Bezpieczeństwo użytkowania – wysoki stopień ochrony zapewnia bezpieczeństwo działania urządzenia nawet w wymagających warunkach przemysłowych.
- Odporność na oleje i chemikalia – zastosowane materiały gwarantują długowieczność nawet przy ekspozycji na substancje agresywne.
- Elastyczność instalacyjna – długość kabla i okablowanie zakończone wolnymi końcami umożliwiają swobodne projektowanie systemów połączeń.

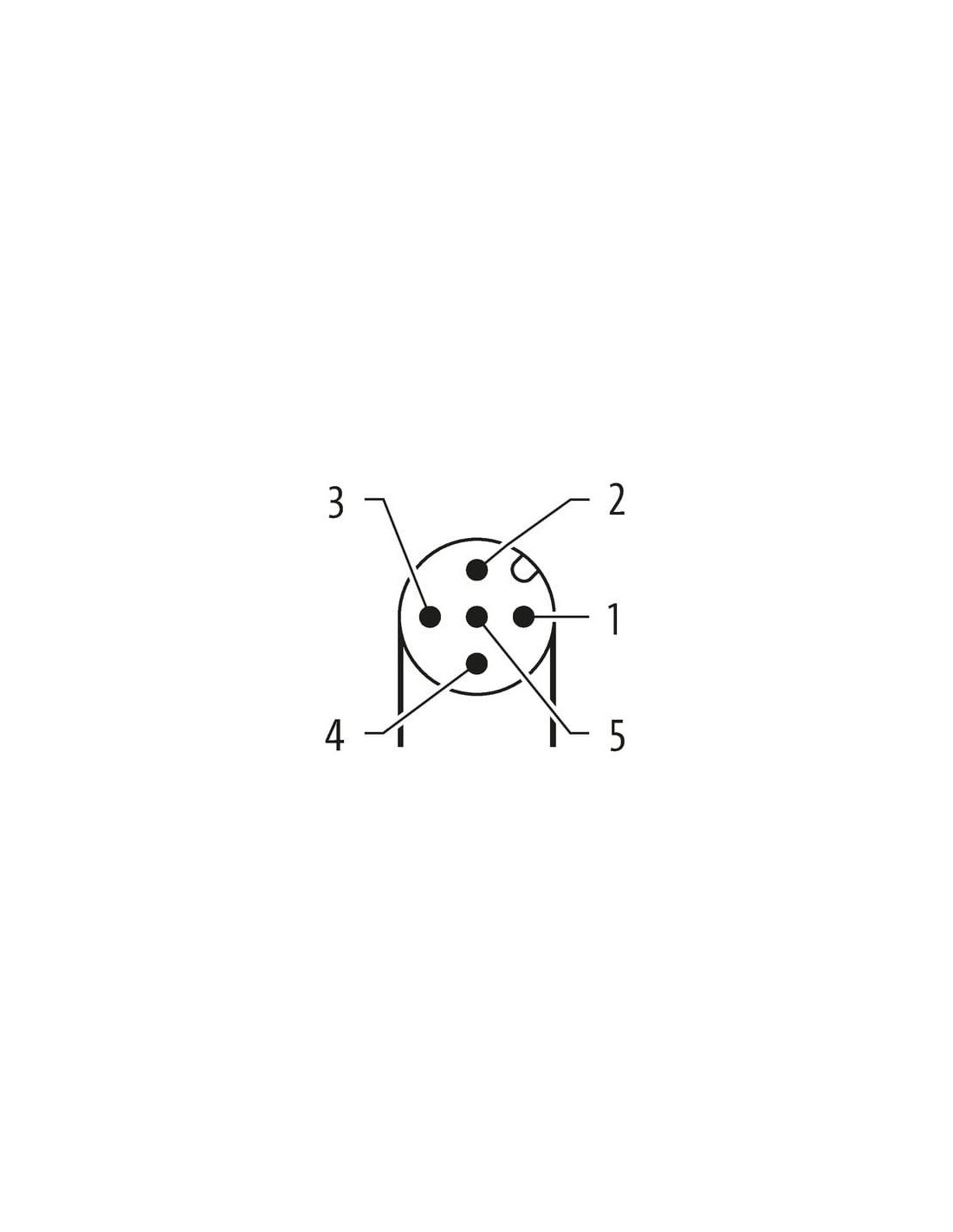

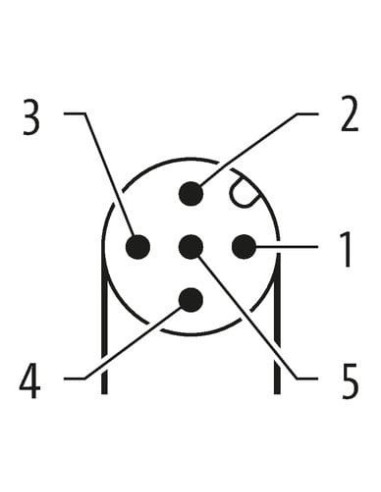

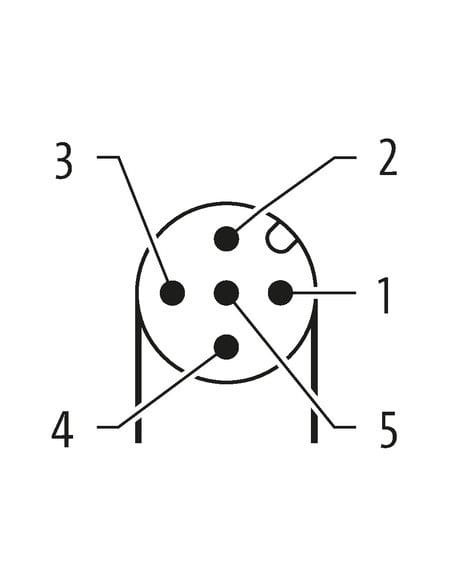

Kolorystyka i podłączenie przewodów – oznaczenia
Każdy z pięciu przewodów w kablu posiada wyraźne oznaczenie kolorystyczne:
- Pin 1: brązowy (BN)
- Pin 2: biały (WH)
- Pin 3: niebieski (BU)
- Pin 4: czarny (BK)
- Pin 5: zielono-żółty (GN YE)
Ułatwia to prawidłową identyfikację i poprawne wykonanie podłączenia w instalacji.
Parametry pracy i wytrzymałość złącza M12
Złącze M12 7000-12121-2152000 zapewnia pracę przy napięciu do 125 V AC/DC, prądzie maksymalnym 4 A na styk, a także wysoką odporność na temperatury od -30°C do 85°C (dla stałej instalacji). Zastosowany kabel jest elastyczny, a jego płaszcz wykonany został z materiału PVC odpornego na ścieranie i promieniowanie UV. Produkt jest również wolny od substancji szkodliwych, takich jak ołów, kadm, FCKW czy silikon.
Złącze męskie M12 90° na kabel gwarantuje niezawodne i trwałe połączenie sygnałowe oraz zasilające w nowoczesnych systemach automatyki i maszyn. Jego uniwersalna konstrukcja oraz wysokie standardy wykonania czynią z niego niezbędny element profesjonalnych instalacji przemysłowych.
