Żeński kątowe
M12, 4-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
Stal szlachetna 1.4305 (V4A)
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 30 m |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 10 mm |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP66K, IP67 |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 250 V |
| Napięcie robocze DC maks. | 250 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | PUR |
| Blokada materiału | Stal szlachetna 1.4305 (V4A) |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 034 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | żółty |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 36,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

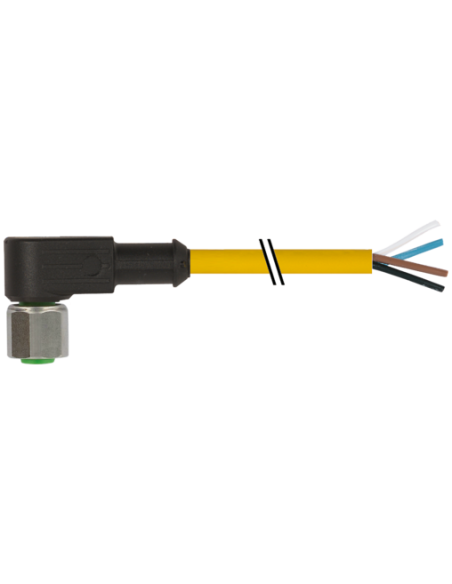

Złącze kątowe M12 żeńskie 90° do kabla – 4 piny V2A, kod produktu: 7002-12341-0343000
Złącze M12 żeńskie kątowe 90° to profesjonalny komponent wykorzystywany w instalacjach automatyki przemysłowej oraz robotyce. Wyposażone w czteropinowe gniazdo oraz przewód o długości 30 metrów, jest przeznaczone do wielu zastosowań wymagających solidnych i trwałych połączeń elektrycznych. Jego konstrukcja spełnia wymagania normy DIN EN 61076-2-101 (M12).
Najważniejsze cechy złącza kablowego M12 90°
- Odporność na warunki przemysłowe – Obudowa wykonana z tworzywa PUR charakteryzuje się wysoką odpornością chemiczną oraz na oleje, a śruba jest wykonana ze stali nierdzewnej 1.4305 (V4A).
- Wysoki stopień ochrony – Certyfikowane klasy szczelności IP66K oraz IP67 zapewniają ochronę przed pyłem, wodą oraz wpływami mechanicznymi.
- Uniwersalne zastosowanie – Kompatybilność z peszlem o średnicy wewnętrznej 10 mm oraz szeroki zakres temperatur roboczych od -25°C do 85°C (dla przewodu: nawet do -40°C).
- Kątowe wykonanie – Ułatwia instalację w miejscach o ograniczonej przestrzeni i minimalizuje ryzyko uszkodzeń mechanicznych.
- Przewód 4-żyłowy – Elastyczny kabel o przekroju 0,34 mm², odporny na większość chemikaliów, olejów i płomieni, wykonany z materiałów bezołowiowych, bezhalogenowych i bezkadmowych.
- Przemysłowy standard bezpieczeństwa – Maksymalne napięcie pracy wynosi 250 V (AC/DC), prąd do 4 A na styk oraz zapewniona wysoka wytrzymałość elektryczna.
Zastosowanie złącza M12 kątowego – automatyka, maszyny, przemysł
Złącze M12 żeńskie kątowe 90° doskonale sprawdza się w:
- Automatyce przemysłowej oraz liniach produkcyjnych
- Systemach sterowania maszyn, czujnikach i siłownikach
- Szafach sterowniczych oraz panelach operatorskich
- Aplikacjach robotycznych, systemach transportowych oraz logistycznych
- Środowiskach narażonych na wibracje, wilgoć oraz kontakt z olejami i chemikaliami
Budowa i wyprowadzenia – złącze M12 żeńskie z przewodem
Złącze posiada czteropinowy układ, ustandaryzowany dla przemysłu, co pozwala na łatwą integrację z istniejącymi systemami. Kątowe połączenie (90°) umożliwia montaż w ograniczonej przestrzeni bez pogorszenia parametrów elektrycznych czy mechanicznych. Przewód o wytrzymałej, żółtej izolacji zapewnia doskonałą widoczność i ułatwia identyfikację połączenia.
Odporność i trwałość w trudnych warunkach – kabel i złącze M12
Kabel w złączu cechuje się wysoką odpornością na przeginanie (żywotność: 10 milionów cykli gięcia), odpornością na skręcanie, oleje oraz chemikalia (zgodność m.in. z DIN EN 60811-404). Specjalny płaszcz PUR oraz izolacja PP chronią przewody przed uszkodzeniami mechanicznymi i działaniem środowiska, gwarantując stabilność parametrów przez długi okres eksploatacji.
M12 kątowe – schematy podłączenia i montaż
Dołączone schematy podłączeniowe oraz rysunki techniczne ułatwiają szybki i prawidłowy montaż złącza M12. Cechą charakterystyczną jest zastosowanie standardowego gwintu M12 x 1 oraz rozmiaru klucza SW13, a także wyprowadzenia dla czterech przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK). Ułatwia to instalację w systemach automatyki zgodnie z normą DIN EN 61076-2-101.
Złącze M12 żeńskie kątowe 90° – gwarancja profesjonalnego połączenia
Dzięki swojej uniwersalności, odporności oraz nowoczesnej konstrukcji, złącze M12 4-pin kątowe stanowi standardowe rozwiązanie wykorzystywane wszędzie tam, gdzie liczy się niezawodność połączenia oraz bezpieczeństwo pracy urządzeń przemysłowych.
Polecamy także inne produkty z kategorii: Transmisja sygnału »
