Żeński kątowe
M8, 4-piny
ekranowany
z opaską kodującą
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 7,5 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | kątowy |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 201 |
| Rodzaj przewodu | 1 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 58,3 g/m |
| Materiał płaszcz | PVC |
| Twardość krawędzi osłona | 85 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 45 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 10 x Outer diameter |

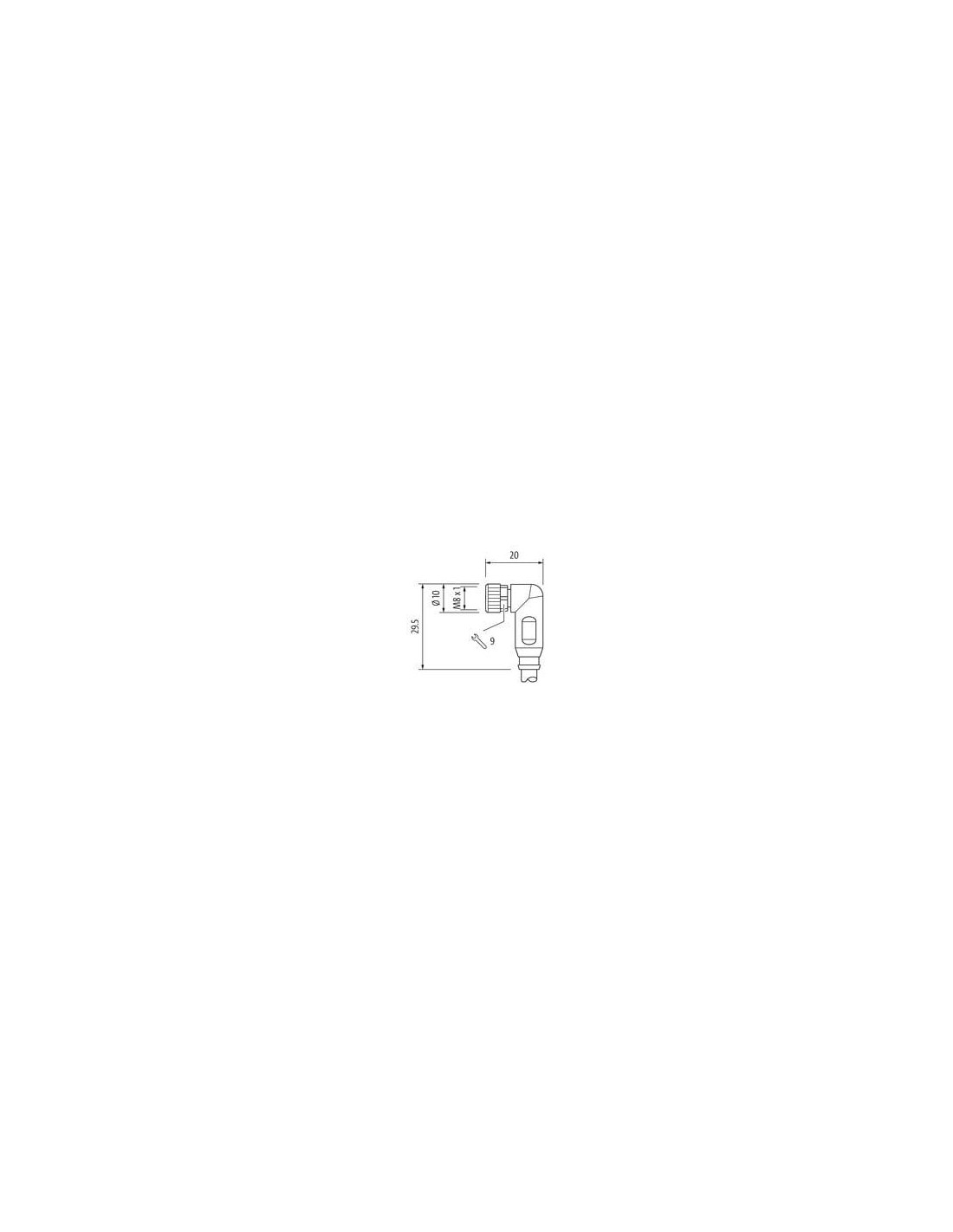

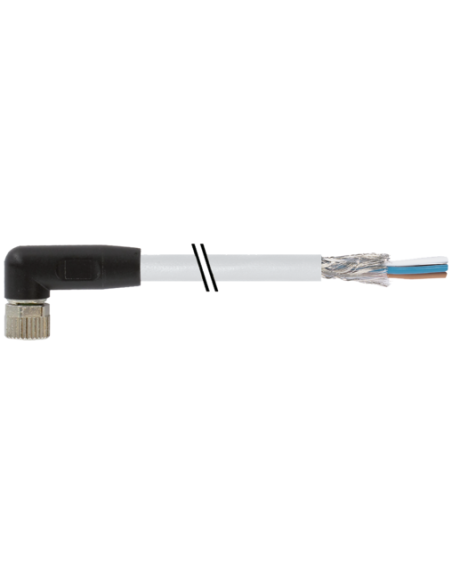

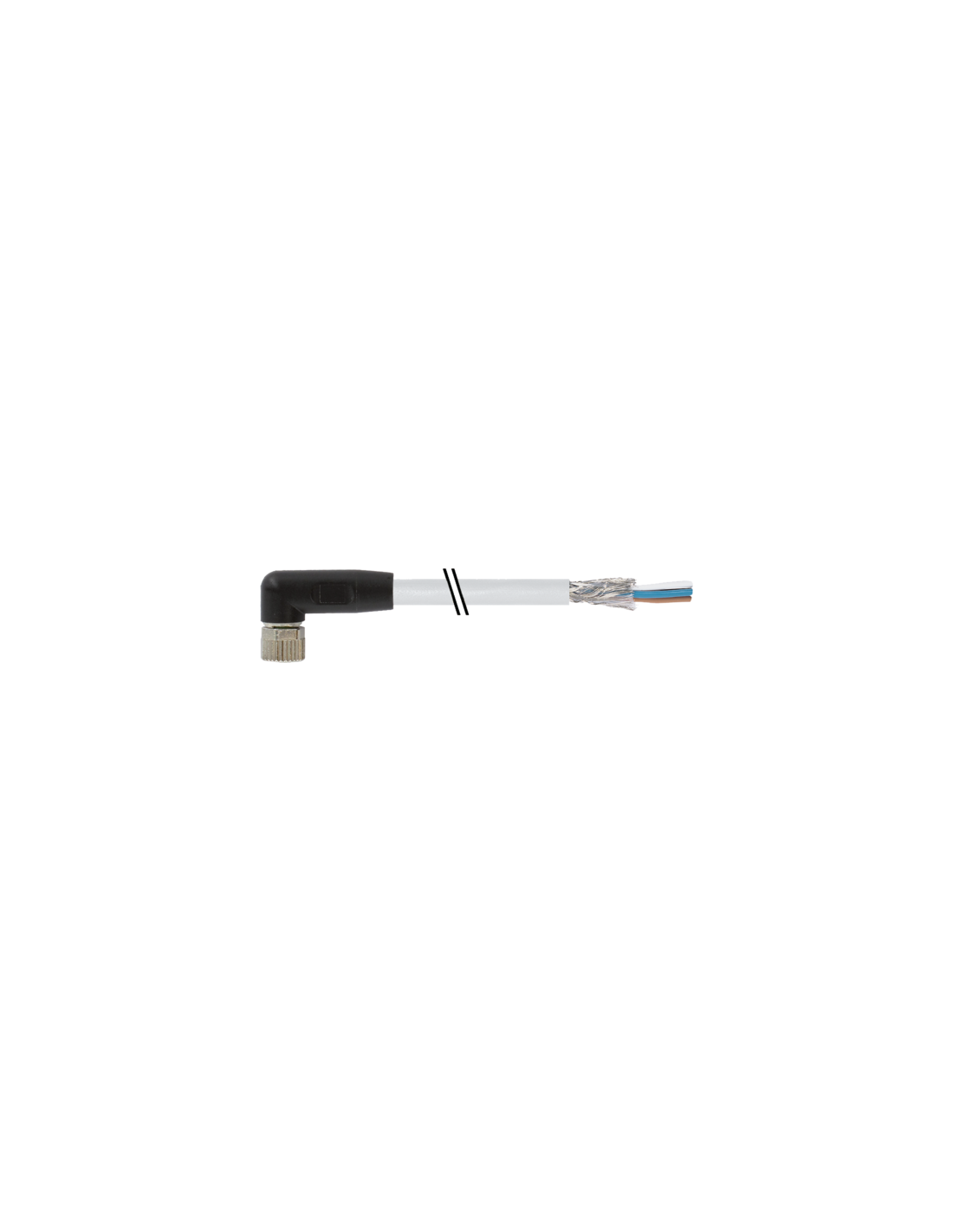

Złącze żeńskie M8 90° na kabel, ekranowane – 4 piny, 7,5 m, kod: 7000-08801-2010750
Złącze żeńskie M8 kątowe 90° na kabel to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, automatyki oraz systemów pomiarowych. Dzięki zastosowaniu ekranowania oraz czteropinowej konfiguracji złącze zapewnia skuteczną transmisję sygnału nawet w środowiskach o podwyższonym poziomie zakłóceń elektromagnetycznych.
Trwały przewód o długości 7,5 m pozwala na elastyczne prowadzenie instalacji nawet na większych odległościach, a zastosowanie materiałów takich jak PUR oraz PVC gwarantuje długą żywotność przewodu oraz odporność na działanie czynników chemicznych i olejów. Świetnie sprawdza się zarówno w warunkach stacjonarnych, jak i podczas ruchu.
Zalety i obszary zastosowania złącza M8 90°
- Uniwersalne złącze sygnałowe i zasilające do czujników, siłowników, modułów IO i innych urządzeń automatyki
- Kątowa konstrukcja 90° umożliwia montaż w ograniczonych przestrzeniach oraz w szafach sterowniczych
- Ekranowanie zapewnia ochronę przed zakłóceniami elektromagnetycznymi, poprawiając stabilność transmisji danych
- Stopnie ochrony IP65, IP66K, IP67 umożliwiają zastosowanie złącza w środowiskach o podwyższonej wilgotności i zapyleniu
- Wysoka odporność mechaniczna i chemiczna – przystosowane do pracy w trudnych warunkach przemysłowych
- Certyfikat cURus daje gwarancję zgodności z międzynarodowymi standardami
Złącze M8 z kątowym wyjściem kabla stosowane jest w aplikacjach wymagających kompaktowych rozwiązań połączeniowych. Jego konstrukcja umożliwia łatwą integrację z istniejącą infrastrukturą oraz wysoką odporność na wibracje, co czyni je idealnym wyborem do automatyki przemysłowej, maszyn pakujących, linii produkcyjnych oraz węzłów logistycznych.
Odporność na czynniki zewnętrzne i trwałość
Dzięki wykonaniu z wysokiej klasy tworzyw sztucznych odpornych na chemikalia i oleje, a także starannie zaprojektowanemu ekranowaniu oraz pozłacanym stykach, złącze zapewnia niezawodne połączenie oraz długotrwałą eksploatację. Może pracować w szerokim zakresie temperatur od -25°C do +85°C.
Typowe zastosowania złącza żeńskiego M8 kątowego ekranowanego
- Podłączanie czujników i siłowników w maszynach automatycznych
- Wykorzystanie w przemysłowych systemach sterowania i automatyki
- Transmisja sygnałów w szafach rozdzielczych oraz panelach operatorskich
- Połączenia w modułach bezpieczeństwa oraz układach pomiarowych
- Montaż w trudnych warunkach przemysłowych (wilgoć, oleje, zapylenie)
Złącze żeńskie M8 90° na kabel ekranowane to niezawodne rozwiązanie dla wymagających aplikacji, w których liczą się jakość połączenia, odporność na zakłócenia i trwałość – zarówno w nowych instalacjach, jak i podczas modernizacji maszyn oraz urządzeń przemysłowych.
