Żeński proste
M8, 4-piny
ekranowany
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
| Długość kabla | 1 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 8,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-114 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 241 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Ekran kabla (rodzaj) | Oplot miedziany, ocynowany |
| Ekran kabla (osłona) | 80 % |
| Bandowanie | Fleece, Foil |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 50,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 5,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - ekran) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 30 °/m |
| Prędkość skrętu | 35 Cykle/min |

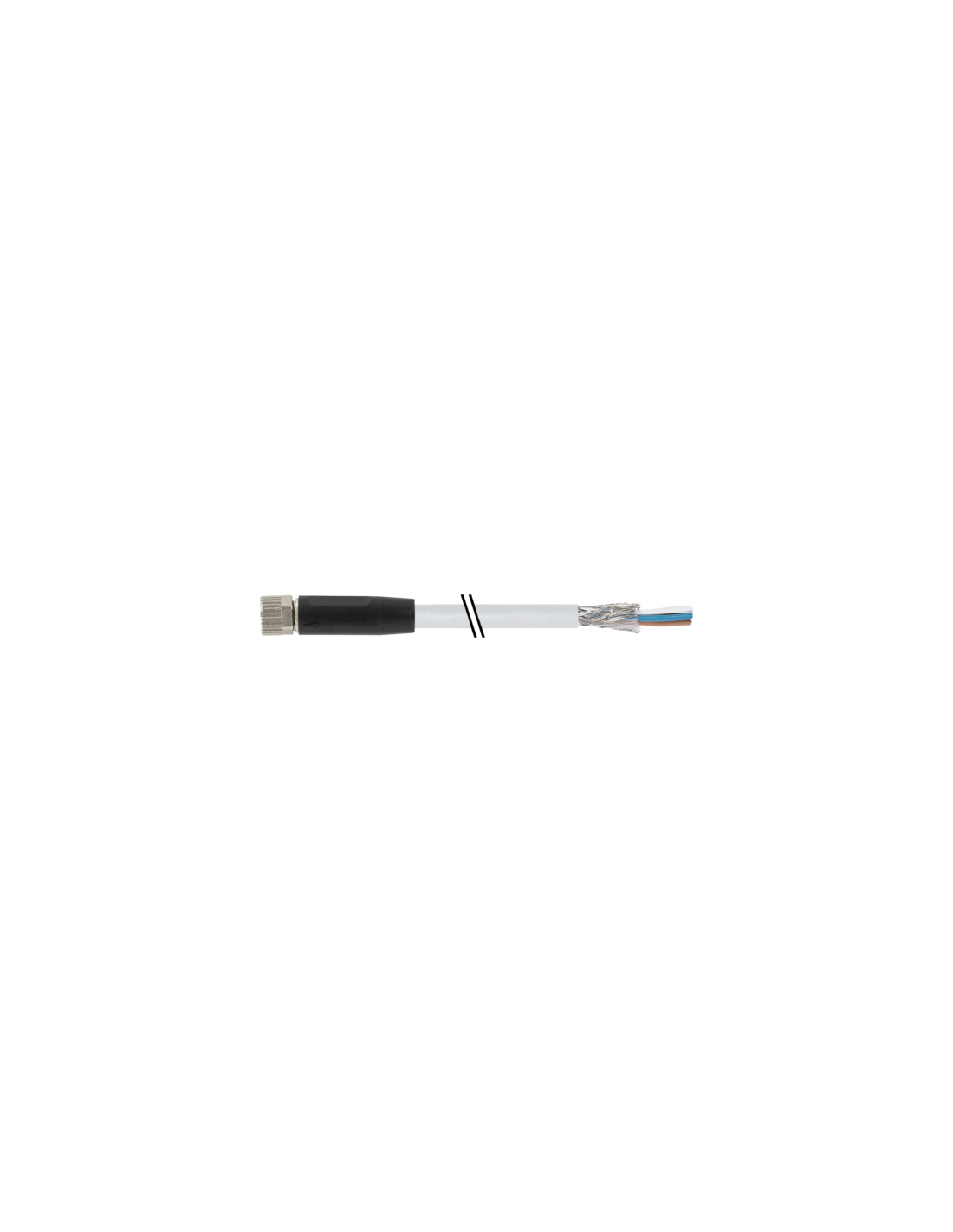

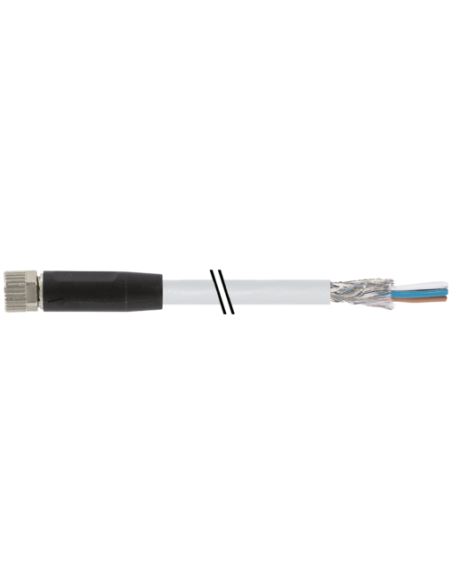

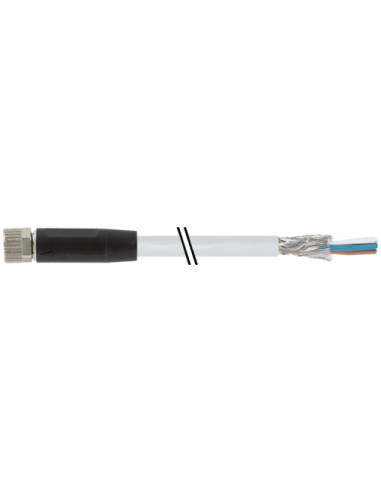

Złącze M8 żeńskie 4-pin ekranowane – profesjonalne rozwiązanie do połączeń w automatyce
M8 żeńskie 0° ekranowane (kod produktu: 7000-08761-2410100) to wysokiej jakości złącze stosowane w systemach automatyki przemysłowej, robotyce, maszynach produkcyjnych oraz aplikacjach wymagających niezawodnych i trwałych połączeń sygnałowych oraz zasilających. Dzięki swojej konstrukcji zapewnia wysoką odporność na czynniki mechaniczne i środowiskowe.
Charakterystyka złącza M8 żeńskiego 4-pin
Proste złącze M8 wyposażone jest w 4 pozłacane styki, co zapewnia niezawodność i trwałość połączenia sygnałowego oraz minimalizuje straty przesyłu. Złącze posiada prostą konfigurację ("0°") i jest ekranowane, co gwarantuje wysoką odporność na zakłócenia elektromagnetyczne, istotną w wymagających aplikacjach przemysłowych.
- Solidna, ekranowana konstrukcja – zabezpieczenie przed zakłóceniami EMI/RFI
- Stopień ochrony IP65, IP66K, IP67 – gwarancja pracy w trudnych warunkach (wilgoć, kurz, pyły, oleje)
- Pozłacane styki dla długowieczności i bezproblemowej pracy
- Długość kabla 1 metr (inne długości dostępne na zamówienie)
- Montaż wtykowy i przykręcany – szybkie i stabilne podłączenie
- Przekrój przewodów 0,34 mm² – optymalne do przesyłu sygnałów oraz zasilania
Możliwości zastosowania i przewagi złącza ekranowanego M8
Złącze M8 4-pin jest przeznaczone do szerokiego zakresu zastosowań w przemyśle – od systemów wizualizacji, połączeń sterowników PLC, czujników i siłowników, aż po linie produkcyjne i transportowe. Dzięki solidnej ekranowanej konstrukcji nadaje się szczególnie tam, gdzie sygnały narażone są na zakłócenia, na przykład w pobliżu silnych maszyn elektrycznych lub falowników.
- Automatyka przemysłowa – bezpieczne połączenia czujników i elementów wykonawczych
- Maszyny produkcyjne – szybkie okablowanie urządzeń
- Instalacje na liniach montażowych oraz w aplikacjach robotycznych
- Systemy transportowe
- Połączenia z urządzeniami peryferyjnymi, takimi jak kamery, silniki krokowe i serwo
Obudowa z tworzywa sztucznego PUR zapewnia odporność chemiczną i na oleje. Jest odporna na klasyczne uszkodzenia mechaniczne, które występują w typowych środowiskach przemysłowych.
Bezpieczeństwo, trwałość i łatwość montażu złącza M8
Produkt charakteryzuje się wysoką szczelnością, potwierdzoną normą DIN EN 61076-2-114 (M8), oraz spełnionymi normami ochrony na poziomie IP65, IP66K i IP67 (przy poprawnym zamontowaniu i dokręceniu). Zastosowanie niklowanego zamka i śrub z odlewu cynkowego gwarantuje odporność na korozję i uszkodzenia mechaniczne.
- Odporność na temperatury pracy od -25°C do +85°C
- Zabezpieczenie przeciwwstrząsowe oraz odporność na zgięcia przewodu
- Pozłacane styki zapewniające niski opór i długotrwałą niezawodność
- Przewód bezhalogenowy, bezołowiowy, wolny od kadmu, silikonu i FCKW
Złącze M8 4-pin – schematy i konstrukcja
Wyprowadzenie sygnałów zrealizowane jest poprzez cztery żyły: Biały (WH), Brązowy (BN), Niebieski (BU), Czarny (BK) – jednoznaczna kolorystyka ułatwia instalację i serwis. Precyzyjna konstrukcja styków i osłony kabla umożliwia bezproblemowy montaż zarówno w zamkniętych szafach, jak i na otwartych maszynach.
Podsumowanie – złącze ekranowane M8 w praktyce
Złącze M8 żeńskie 4-pin ekranowane to specjalistyczne rozwiązanie do niezawodnych połączeń kablowych w środowiskach przemysłowych, gdzie liczy się odporność na zakłócenia, trwałość i bezpieczeństwo instalacji. Produkt jest dostosowany do intensywnej eksploatacji w warunkach przemysłowych, a elastyczność konfiguracji i szeroka gama zastosowań czynią z niego idealny wybór dla wymagających użytkowników automatyki.
