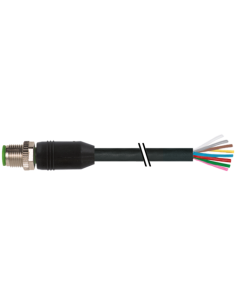

Męski prosty
M12, 12-piny
Nr art. 7005 - M12 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 1,5 m |
| Moment obrotowy | 0,6 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M12 |
| Gwint | M12 x 1 |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 12 |
| Rozwartość klucza | SW13 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 80 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-101 (M12) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 30 V |
| Napięcie robocze DC maks. | 30 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 1,5 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 80 mm |
| Gwint montażowy | M12 x 1 |
| Gender | male |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 0,8 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane techniczne | Dane mechaniczne
| Kontur do węża falistego | bez |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
General data | Cable
| Identyfikacja przewodu | 705 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia przeciwbieżne twisted |
| Bandowanie | Fleece |
| wire arrangement | szaro-różowe, fioletowy, czerwono-niebieskie, (, czerwony, szary, czarny, żółty, rosa, zielony, biały, niebieski) |
Mechanical data | Cable
| Cable weigth | 45,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 92 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 12 |
| Outer diameter insulation | 1 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 72 ± 3 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 2 A |
| Electrical resistance line constant wire | 138 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 1,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 1,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 85 °C |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 85 °C |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 3,3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |

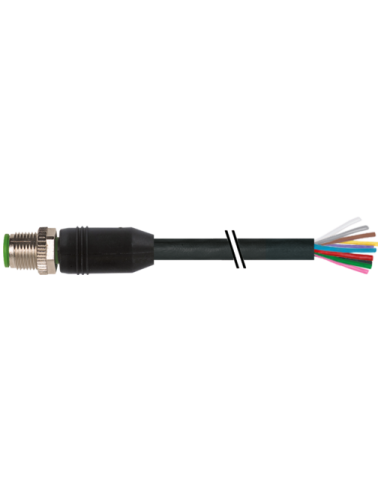

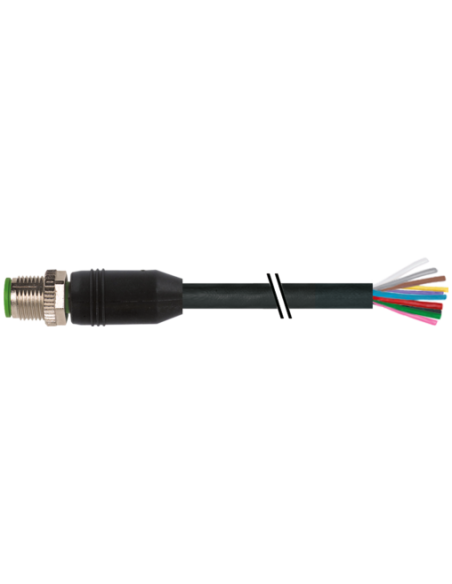

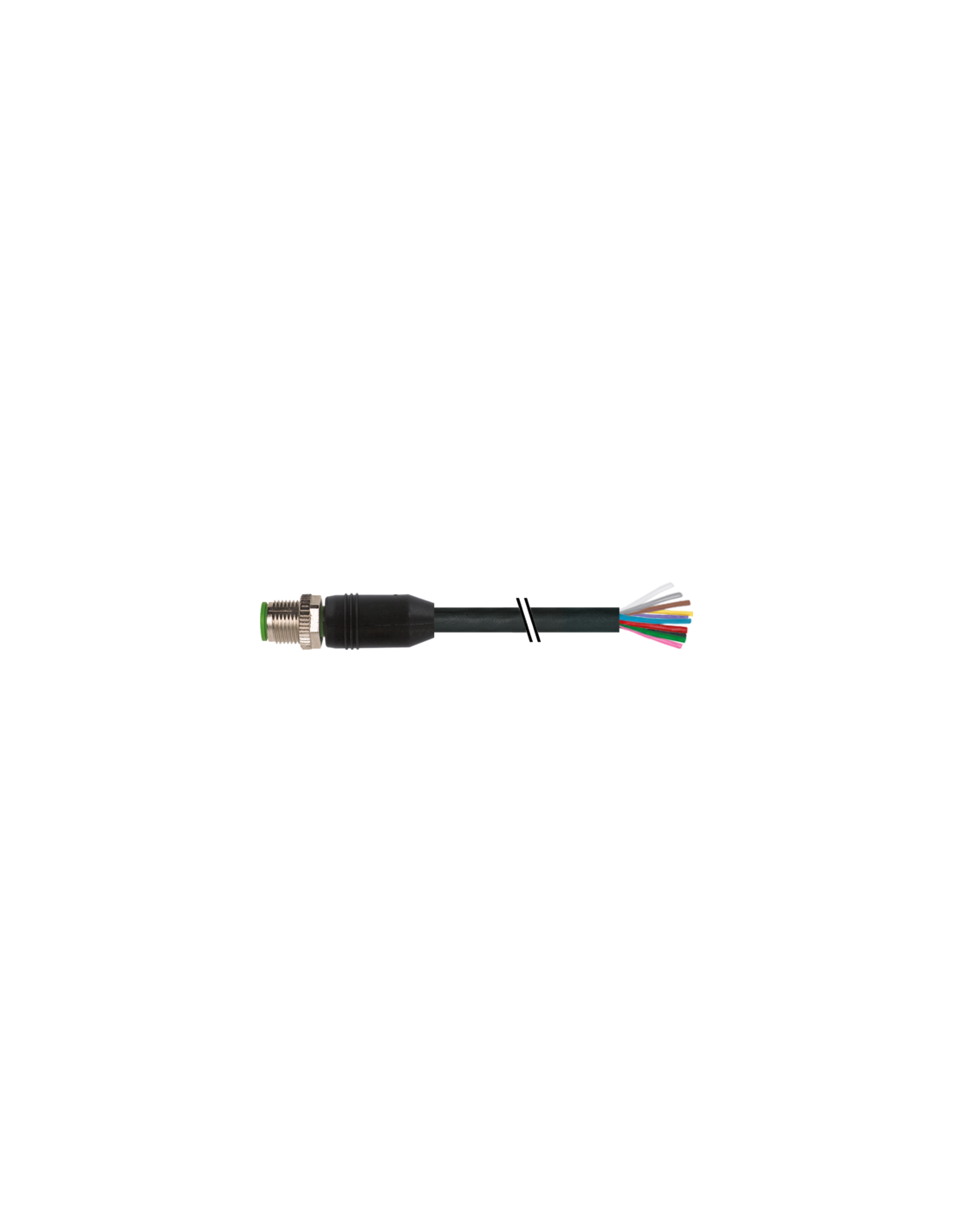

Złącze M12 przeznaczone do zastosowań przemysłowych – 12 pinów, przewód 1,5 m, Kod: 7000-19001-7050150
Złącze M12 to wysokiej jakości, prosty męski konektor wyposażony w 12 pozłacanych pinów, przeznaczony do zaawansowanych instalacji automatyki przemysłowej i systemów sterowania. Produkt spełnia rygorystyczne normy DIN EN 61076-2-101 (M12), gwarantując pewność, bezpieczeństwo i uniwersalność podłączeń w wymagających aplikacjach.
Zastosowania i typowe wykorzystanie przewodu M12 (12-pin)
Wytrzymałe złącze M12 o długości 1,5 m znajduje szerokie zastosowanie w automatyce, robotyce, maszynach przemysłowych oraz systemach czujnikowych. Uniwersalne zakończenie typu wolny koniec umożliwia indywidualne dostosowanie przewodów do różnorodnych urządzeń oraz szaf sterowniczych. Wysoki stopień ochrony IP65, IP66K, IP67 czyni produkt idealnym do pracy zarówno wewnątrz, jak i na zewnątrz, w trudnych warunkach przemysłowych, przy dużym zapyleniu, wilgoci czy obecności olejów.
- Automatyka przemysłowa – podłączanie czujników, siłowników, modułów I/O i innych elementów systemów sterowania.
- Transport i logistyka – systemy przesyłowe, linie produkcyjne, magazynowanie.
- Robotyka przemysłowa – zasilanie i przesył sygnałów do ruchomych części robota.
- Maszyny i urządzenia produkcyjne – integracja rozproszonych urządzeń wymagających szybkiego i niezawodnego połączenia.
Budowa i właściwości techniczne złącza M12 12-pin (kod: 7000-19001-7050150)
Solidna konstrukcja obejmuje obudowę wykonaną z odpornego tworzywa PUR, które jest odporne chemicznie oraz na działanie olejów. Złącze wyposażono w niklowaną nakrętkę oraz trwałe styki z miedzi, co zapewnia długotrwałe użytkowanie.
Dzięki pozłacanym stykam minimalizowane są straty sygnału, a także zwiększa się żywotność cykli łączeniowych. Konstrukcja konektora zapewnia szybkie i pewne połączenie typu „włożone, przykręcone”, a elementy blokujące stabilizują złącze przed samoistnym rozłączeniem oraz drganiami.
- Przewód o długości 1,5 m, średnicy 6 mm i izolacji z PP.
- Kolor izolacji: czarny.
- Obciążalność prądowa przewodu: do 2 A, maksymalne napięcie znamionowe 30 V dla złącza.
- Odporny na promieniowanie UV, płomień, olej oraz benzynę.
- Klucz montażowy SW13.
- Zabezpieczenie przeciwwstrząsowe – sprawdza się w urządzeniach narażonych na drgania.
Bezpieczeństwo i niezawodność w codziennej eksploatacji
Wysoki stopień ochrony IP65, IP66K, IP67 zapewnia niezawodność działania w obecności pyłu, wilgoci oraz podczas mycia pod ciśnieniem. Przewody bezołowiowe, bezhalogenowe i bezsilikonowe stanowią dodatkową zaletę wszędzie tam, gdzie ważne są wymagania środowiskowe i bezpieczeństwo. Kompaktowe rozmiary oraz odporność mechaniczna umożliwiają łatwy montaż nawet w trudno dostępnych miejscach.

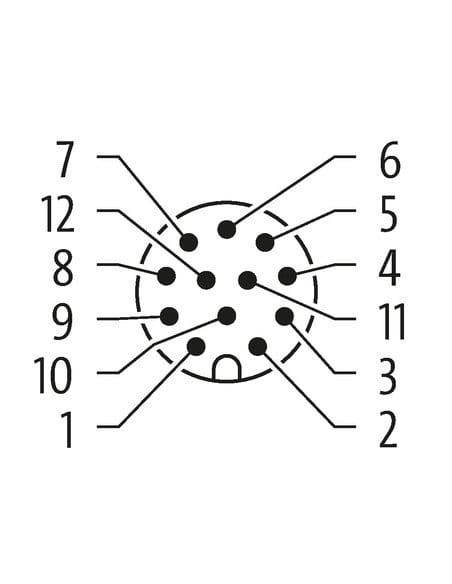

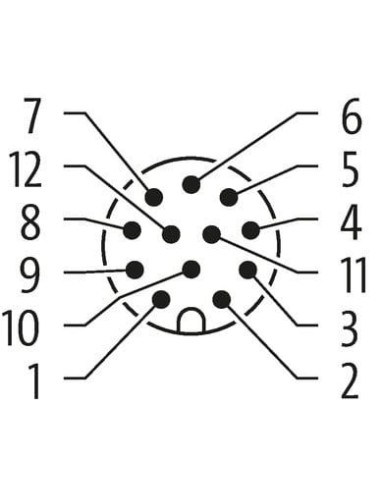

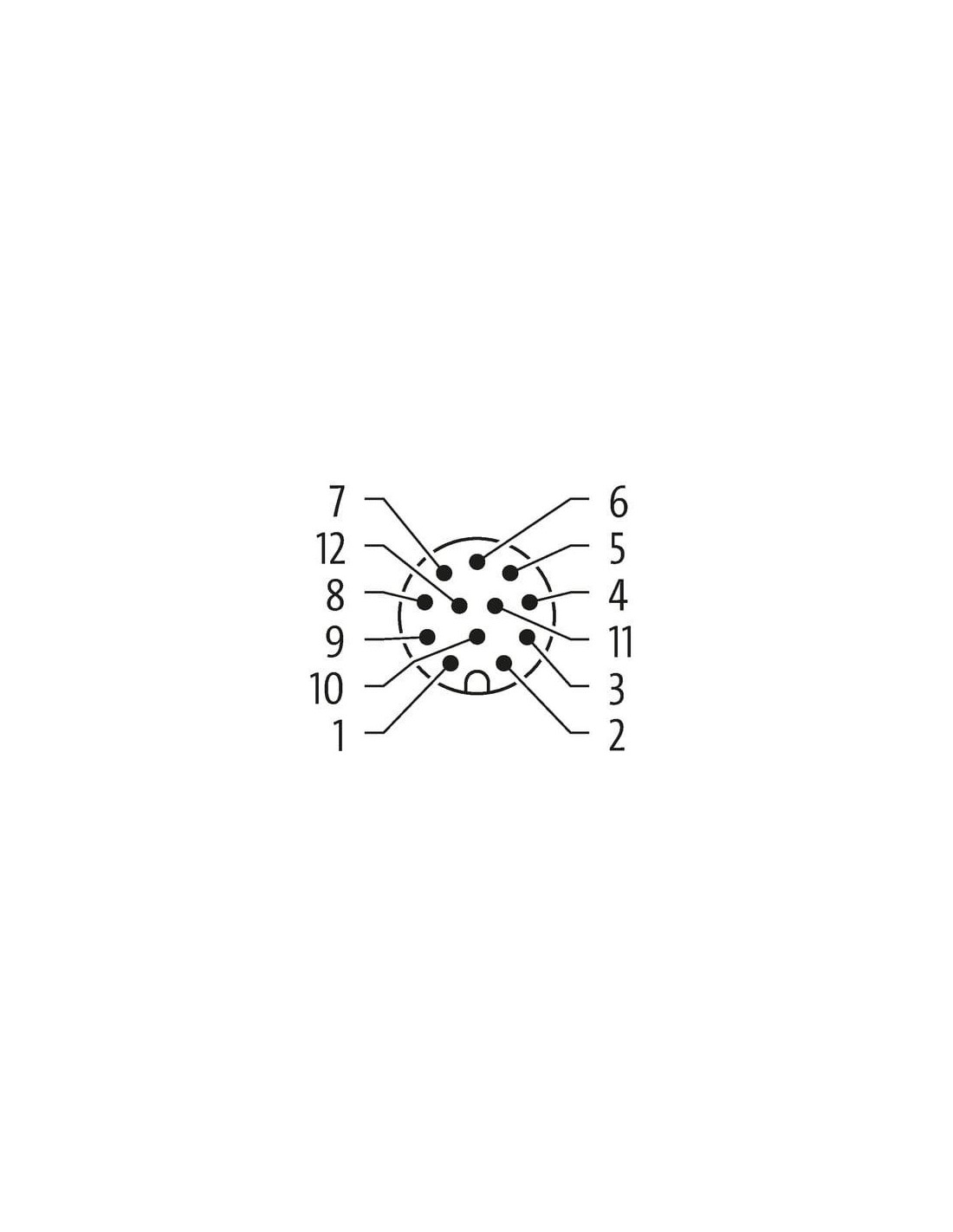

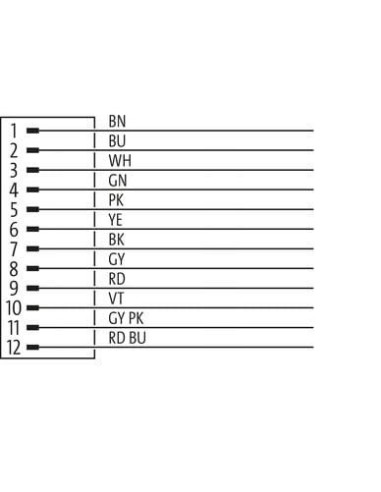

Możliwości podłączenia i układ wyprowadzeń przewodów (pinout)
Złącze M12 12-pin umożliwia szybkie i przejrzyste okablowanie wielu linii sygnałowych i zasilających dzięki jasno oznaczonym kolorom przewodów.

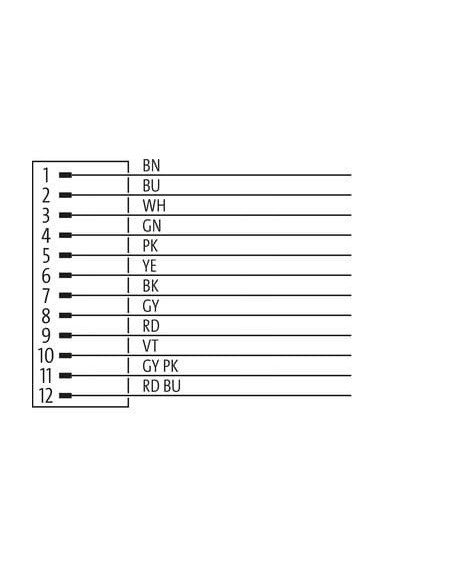

- Piny ponumerowane od 1 do 12 według standardu, z przypisanymi kolorami przewodów (np. brązowy, niebieski, biały, zielony itd.).
- Przejrzysty schemat pinów ułatwia szybkie okablowanie oraz serwisowanie połączeń.
Podsumowanie – kluczowe zalety złącza M12 12-pin z przewodem 1,5 m
- Uniwersalne zastosowanie w automatyce i przemyśle.
- Niezawodność połączeń dzięki pozłacanym stykam oraz wysokiej klasie szczelności.
- Odporność na trudne warunki – chemikalia, oleje, promieniowanie UV, płomień.
- Łatwość montażu oraz możliwość dostosowania do indywidualnych potrzeb.
- Bezpieczna, solidna konstrukcja – odpowiednia do wieloletniego użytkowania w wymagających warunkach.
Złącze M12 12-pin znajduje szerokie zastosowanie w wymagających instalacjach przemysłowych, podnosząc bezpieczeństwo, niezawodność i funkcjonalność układów sterowania oraz transmisji sygnału i zasilania.
