Żeński proste
M8, 4-piny
Nr art. 7005 - M8 Lite - (plastikowa śruba radełkowana) na życzenie
z opaską kodującą
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Inne długości kabli są dostarczane na życzenie.
| Długość kabla | 10 m |
| Moment obrotowy | 0,4 Nm |
| Typ montażu | włożone, przykręcone |
| Powłoka styku | pozłacane |
| Family construction form | M8 |
| Gwint | M8 x 1 |
| odpowiedni do peszli (Ø wewnętrzna) | 6,5 mm |
| Odejście kablowe | prosty |
| Kodowanie | A |
| Materiał styk | Stop miedzi |
| Materiał | PUR |
| Liczba biegunów | 4 |
| Rozwartość klucza | SW9 |
| Stopień ochrony (EN IEC 60529) | IP65, IP66K, IP67 |
| Długość cięcia (osłona) | 20 mm |
| Family construction form | free cable end |
| Norma produktu | DIN EN 61076-2-104 (M8) |
Dane elektryczne | Zasilanie
| Napięcie robocze AC maks. | 50 V |
| Napięcie robocze DC maks. | 60 V |
| Napięcie robocze AC (UL) | 30 V |
| Napięcie robocze DC (UL) | 30 V |
| Prąd roboczy na styk maks. | 4 A |
Diagnozy
| Dioda LED wskaźnika stanu | nie |
Instalowanie | Podłączanie
| Długość cięcia (osłona) | 20 mm |
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67, IP66K |
| Stopień ochrony, warunek dodatkowy | włożone, przykręcone |
| Stopień zanieczyszczenia | 3 |
| Znamionowy pik napięciowy | 1,5 kV |
| Grupa materiałów izolacyjnych (IEC 60664-1) | I |
Dane mechaniczne | Dane materiałowe
| Powłoka blokady | Nickeled |
| Powłoka złącza śrubowego | nickel plated |
| Materiał uszczelka | FKM |
| Blokada materiału | Cynkowy odlew ciśnieniowy |
| Material screw connection | Cynkowy odlew ciśnieniowy |
Dane mechaniczne | Dane montażowe
| Typ montażu | włożone, przykręcone, Zabezpieczenie przeciwwstrząsowe |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -25 °C |
| Temperatura robocza maks. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Important installation notes
| Note on strain relief | Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties. |
| Note on bending radius | Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces. |
Dane dotyczące kabla
Kabel
| wire arrangement | , czarny, niebieski, biały |
General data | Cable
| Identyfikacja przewodu | 631 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | czarny |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| wire arrangement | , czarny, niebieski, biały |
Mechanical data | Cable
| Cable weigth | 33 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Outer-diameter (jacket) | 4,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,25 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe |
| Amount strands (wire) | 32 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,25 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
Electrical data | Cable
| Napięcie znamionowe AC maks. | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 3,6 A |
| Electrical resistance line constant wire | 79 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2,5 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2,5 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| UV resistance | DIN EN ISO 4892-2 A |
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 10 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
| Liczba cykli skręcania | 2 Mio. |
| Skręcanie | ± 180 °/m |
| Prędkość skrętu | 35 Cykle/min |
Konektor M8 żeński prosty z wolnym kablem – 4 piny, 10 m, PUR – Kod 7000-08061-6311000
Konektor M8 żeński prosty z wolnym końcem kabla to nowoczesne i niezawodne rozwiązanie do zastosowań automatyki przemysłowej, systemów czujników oraz urządzeń pomiarowych. Produkt o numerze katalogowym 7000-08061-6311000 wyróżnia się wysoką jakością wykonania, odpornością na warunki środowiskowe oraz wszechstronnością zastosowań.
Zastosowanie konektora M8 w automatyce i przemyśle
Złącze M8 jest powszechnie wykorzystywane w instalacjach przemysłowych do podłączania czujników, siłowników, modułów IO, systemów bezpieczeństwa oraz aplikacji wymagających bezpiecznego i trwałego połączenia sygnałowego i zasilającego. Dzięki wolnym końcom można łatwo dostosować rozwiązanie do indywidualnych potrzeb projektu – zarówno w nowych, jak i modernizowanych instalacjach.
- Instalacje czujników i systemów automatyki
- Przemysłowa transmisja sygnałów
- Integracja z urządzeniami pomiarowymi i detektorami
- Zastosowanie w szafach sterowniczych i systemach kontroli procesów
Najważniejsze zalety konektora M8 żeńskiego prostego z wolnym kablem
- Konstrukcja M8 – 4 piny: Uniwersalne zastosowanie dzięki standardowemu kodowaniu A i czterem przewodom o różnych kolorach.
- Wytrzymałe materiały: Obudowa z tworzywa sztucznego o wysokiej odporności chemicznej i na oleje, uszczelnienie FKM oraz powłoka niklowana zapewniają niezawodność nawet w wymagających warunkach przemysłowych.
- Kabel PUR 10 m: Trwały przewód polietylenowy pozwala na montaż na dużych dystansach, gwarantując elastyczność i ochronę przed czynnikami zewnętrznymi.
- Odporność na czynniki atmosferyczne: Stopnie ochrony IP65, IP66K i IP67 umożliwiają zastosowanie w trudnych warunkach, w tym w środowiskach wilgotnych, zapylonych oraz narażonych na wstrząsy i drgania.
- Szybki montaż: Łatwy w instalacji dzięki prostemu zakończeniu i gwintowi M8 x 1.
Możliwości personalizacji i kompatybilność
Istnieje możliwość zamówienia innych długości kabli dostosowanych do indywidualnych wymagań instalacji. Konektor jest zgodny z normą DIN EN 61076-2-104, dzięki czemu pasuje do szerokiej gamy urządzeń przemysłowych wykorzystujących standard M8.
Parametry mechaniczne i elektryczne – efektywność i bezpieczeństwo
Solidna konstrukcja zapewnia maksymalne napięcie robocze DC 60 V oraz maksymalny prąd roboczy 4 A na styk, co gwarantuje stabilność połączenia nawet przy większych obciążeniach. Konektor wyposażony jest w pozłacane styki, co zapewnia doskonałą przewodność i odporność na utlenianie.
Trwałość w eksploatacji i odporność środowiskowa
- Praca w zakresie temperatur -25°C do +85°C (konektor) oraz -40°C do +80/90°C (kabel PUR)
- Odporny na promieniowanie UV, płomienie, działanie chemikaliów i benzyn
- Konstrukcja przewidziana na miliony cykli zginania i skręcania, co predestynuje złącze do zastosowań ruchomych, w tym w prowadnikach kablowych C-track

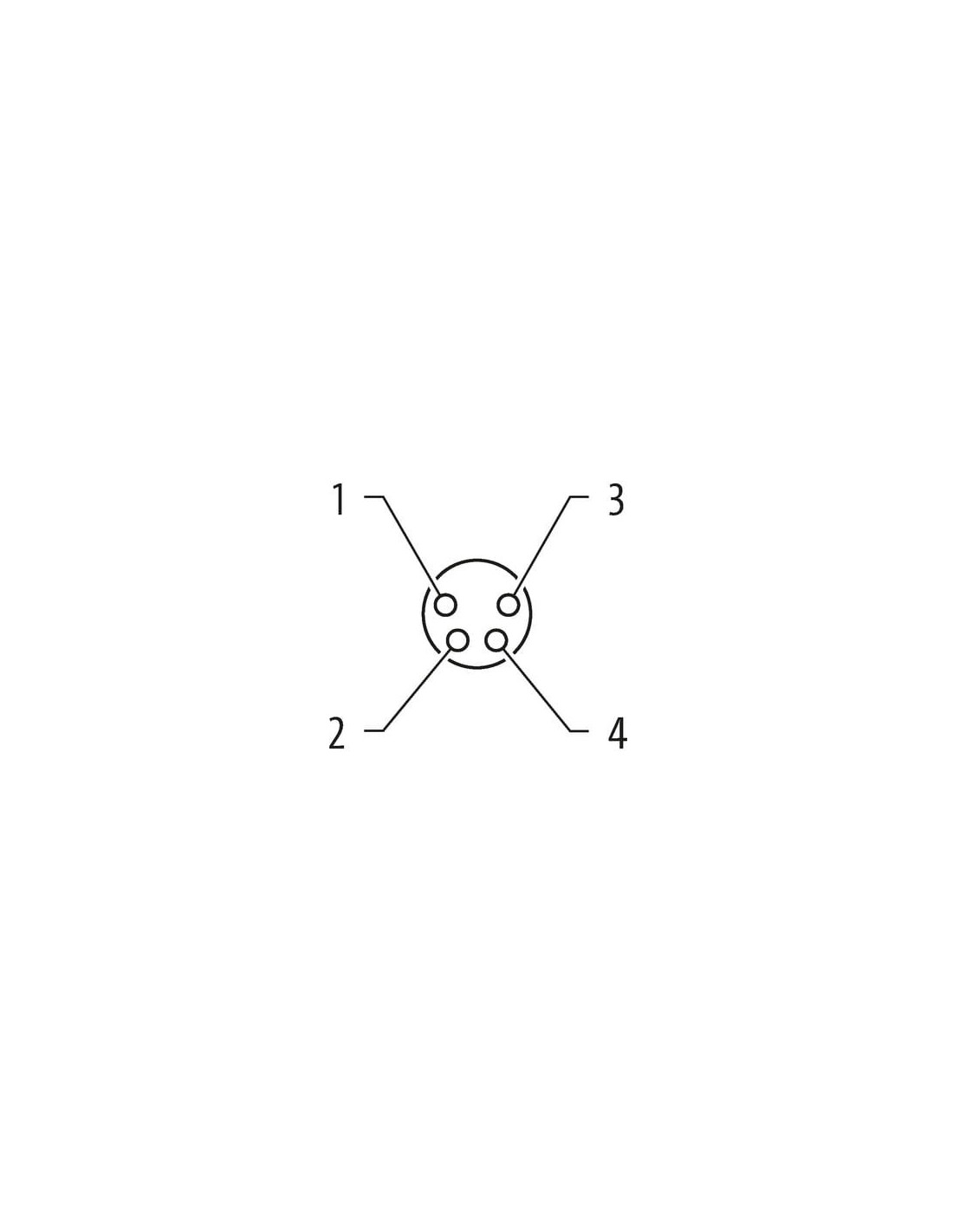

Standardowa kolorystyka przewodów i schemat podłączenia
Oznaczenia i kolorystyka przewodów: brązowy (BN), biały (WH), niebieski (BU), czarny (BK) (zgodnie z wizualizacją i schematem złącza), co umożliwia intuicyjne i bezbłędne podłączenie.
Konektor M8 żeński prosty – idealny wybór do nowoczesnych instalacji
Wysoka jakość wykonania, odporność na uszkodzenia mechaniczne i chemiczne oraz elastyczna konstrukcja kabla sprawiają, że konektor M8 żeński prosty z wolnym kablem to doskonały wybór dla specjalistycznych i uniwersalnych zastosowań w automatyce, robotyce, montażu maszyn oraz systemach transportowych.
